DLM5000HD를 이용한 리플 노이즈 측정

관리자 2024-05-13 조회수 1,245

고분해능 오실로스코프를 이용한 리플 노이즈 측정

스위칭 전원의 리플 노이즈 측정은 일반적으로 AC 커플링으로 하고 있지만 출력 변동이 큰 경우 DC 성분을 포함한 파형을 보고 싶을 때가 있습니다. 그 때 기존 8bit 오실로스코프에서는 분해능이 부족해서 노이즈를 측정하는 것이 어려울 수 도 있습니다. 일부 연구원분들은 파형을 포착하기 위해 무리하게 구동을 시키지만 파형이 왜곡되어 정확한 측정이 불가능하므로 주의해야 합니다.


【해결책】

12bit ADC 탑재의 DLM5000HD라면 8bit 오실로스코프 대비 16배의 수직축 분해능을 가지고 있기 때문에 이러한 측정에 매우 적합합니다. 또한 최대 1G 포인트의 레코드 길이는 높은 샘플링 속도로 장시간 측정을 할 수 있습니다.



스위칭 전원 출력 요소 개요

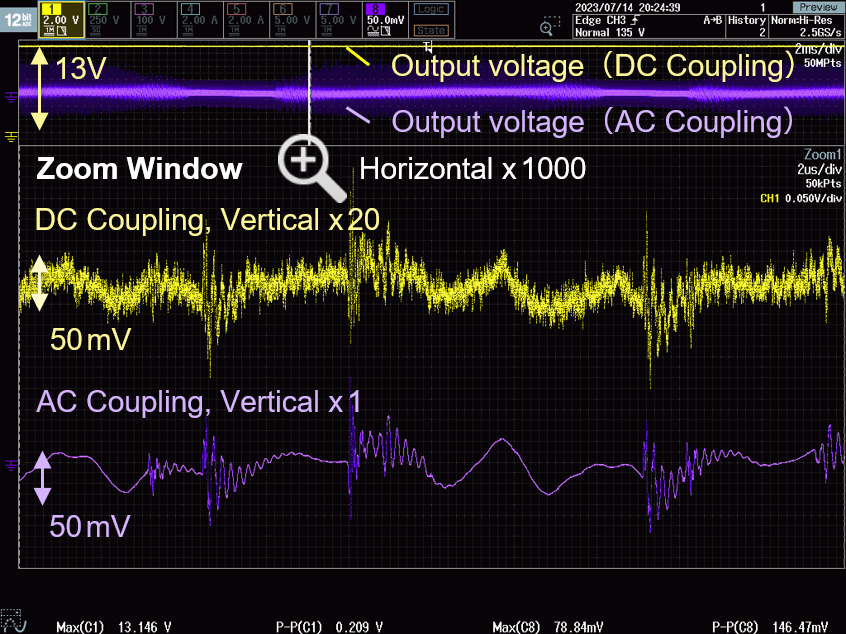

리플 노이즈 측정 예（BW 100MHz, 고분해능 모드）


DC커플링으로 측정한 파형에서도 스위칭노이즈 식별 가능





DLM5000HD에 대한 상세정보는 여기에
