개요

EV나 로봇 등에 사용되는 모터,인버터에서는 고정밀도의 소비전력 및 효율의 평가가 요구됩니다. 평가시에는 정상시 뿐만 아니라 가속,감속시의 과도적인 순간전력이나 평가 시에는 정상시 뿐만 아니라 가속·감속시의 과도적인 순간전력이나 전압·전류파형의 관측도 중요합니다.또, 모터의 토크나 회전수, 그 외의 센서 신호, 제어 데이터의 동시 계측도, 넓은 동작 영역 내 검증을 위해서 요구되고 있습니다.

과제

•고정밀, 광대역 전력·효율 측정

•전압 및 전류 직접 입력

•미세 전압에서 고전압까지의 넓은 전압 측정

•변동하는 전력을 고속으로 측정

•전력 파라미터와 입력 전압·전류 등의 파형 데이터의 동기 표시

•모터의 토크, 회전수 동시 측정

•IEC 고조파, 전압 변동/플리카 시험

•오실스코프나 데이터로거와의 동기계측

•보고서 작성

솔루션

전압·전류를 직접 입력할 수 있는 전력계/파워 분석기 WT시리즈는 광대역(전력 1MHz)·고확도(전력기본확도±0.03%)·최대 7입력의 WT5000 프리시젼 파워 분석기를 비롯해 '고정밀 전력측정'과 '시간축의 분해능을 올린 파형측정'의 양립을 실현한 PX8000 프리시젼 파워스코프를 라인업으로 하여, 보다 고정밀 전력·효율 측정을 제공합니다.

•직접 입력으로 미소전류~대전류, 미소전압~고전압에 대응

•고정밀 DC/AC 신호 동시 측정과 전력,효율측정

•최대 50A의 대전류, 최대 1000V의 고전압 대응모델을 준비

•AC/DC 전류 센서 시리즈를 사용하여 최대 3000Apeak 시험 가능

•2계통, 최대 4모터 평가 가능 (WT5000/MTR1,/MTR2 옵션)

•안티 에어리어싱 필터를 비롯하여 다양한 라인 필터, 주파수 필터를 구비함으로써 모든 대역의 측정 결과와 동시에 모터 회전수를 기본파 주파수로 하는 고조파 성분을 고정밀도로 측정할 수 있습니다

•IEC/JIS에 준거한 고조파 시험, IEC에 준거한 전압 변동/플리카 시험(WT5000)

•WT5000과 스코프코더 DL950과 오실로스코프 DLM5000과의 동기 계측

■어플리케이션 사례

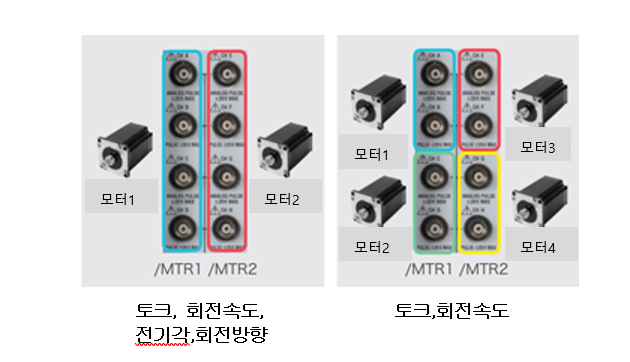

최대 ４모터 평가기능탑재 (WT5000)

EV개발에서는, 복수의 모터를 동시에 평가할 필요가 있습니다. 특히 사륜 구동차의 경우, 4모터의 동시평가가 요구됩니다

WT5000에서는 /MTR1과 /MTR2 옵션을 탑재함으로써 1대로 4모터 동시 평가가 가능합니다. 또한 이 옵션들은 두 모터의 A, B 및 Z 상신호의 입력에 의한 회전 속도, 회전 방향, 전기각 측정에도 사용 가능합니다.

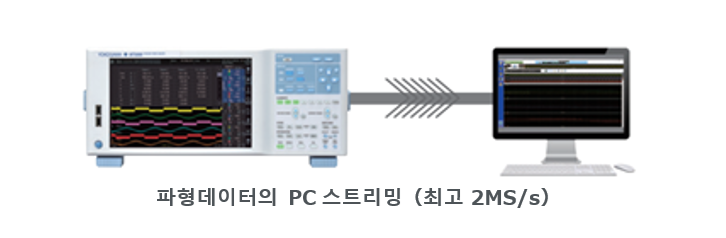

최고2 MS/s의 파형데이터 스트리밍, 고정도 전력값과 파형의 동기측정(WT5000）

통상의 전력 파라미터 측정과 동기하고, 전력 연산의 기초가 되는 같은 구간의 전압/전류 파형 데이터나 토크/회전 속도의 파형 데이터를, 최고 2 MS/s로, 데드타임 없이 연속으로 PC에 넣을 수 있습니다(/DS 옵션).

수치와 파형의 양자를 동시에 해석함으로써, 파형상의 노이즈나 제어상태의 변화가 파형의 변화를 통해 전력값이나 각 파라미터에 어떻게 영향을 주는지 등, 보다 상세한 해석이 가능해집니다.

또, 회전수, 토크를 조합해 시험하는 효율 맵 작성에 있어서, 효율 데이터는 물론, 전력값의 연산 결과에 동기한 파형 데이터를 보존할 수 있습니다.게다가 평가 리포트에 요구되기도 하는 전압/전류 파형의 원래 데이터를 항상 백업할 수 있습니다.

전압、전류、토크、회전속도의 기본특성시험

V-I 특성, S-T 특성, I-T 특성 시험

프리시젼 파워스코프 PX8000에 탑재되어 있는 「X-Y 표시 기능」과 「MATH 연산 기능」을 활용함으로써, 회전속도와 토크 데이터를 주기별 시계열 데이터로 변환해, V-I 특성(전압전류의 위상 특성), S-T 특성(회전 속도 – 토크), I-T 특성(전류 – 토크)등의 모터의 특성 평가를 할 수 있습니다. 파형 관측기에 의한 파형 확인의 필요가 없기 때문에 단시간에 효율적으로 평가를 진행할 수 있습니다.

모터 인버터의 과도 전력 측정

프리시젼 파워스코프 PX8000은, 100 MS/s, 20 MHz 대역, 또 12 비트의 분해능에 의해, 고속의 인버터 파형을 적확하게 파악해, 순식간에 변화하는 과도적인 전력 연산을 할 수 있습니다.

또한 전압/전류 전기신호와 함께 토크 및 회전속도도 입력할 수 있어 인버터/구동 모터의 인버터 효율, 모터 효율, 종합효율 평가를 할 수 있습니다

IEC/JIS규격시험

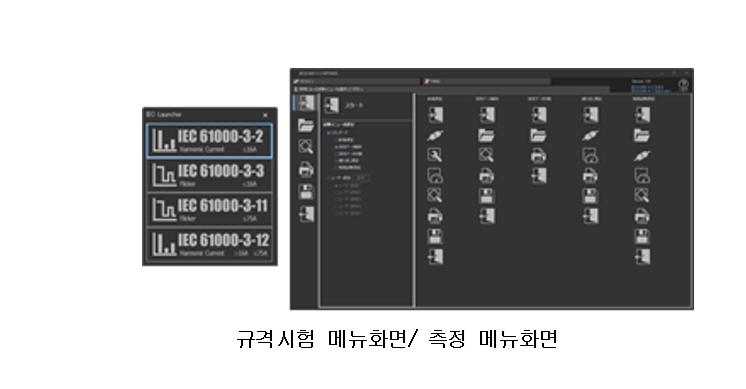

프리시젼 파워 분석기 WT5000(/G7 옵션 포함) 및 IEC 고조파/플리커 측정용 통합 계측 소프트웨어 플랫폼 IS8011/IS8012를 사용함으로써 특별한 지식이 없어도 IEC/JIS 고조파/플리커 규격 적합 판정, 시험 보고서 출력까지의 작업을 수행할 수 있습니다.

고조파 규격 대응 시험

WT5000(/G7 옵션 포함)의 측정 데이터를 IEC 고조파/플리커 측정이 가능한 IS8011/IS8012를 이용해 PC에 넣어 IEC 및 JIS에 준거한 고조파 시험을 할 수 있습니다. 전류센서를 사용하면 16A/상을 넘는 기기의 시험(IEC 61000-3-12)에 대응합니다.

전압 변동/플리커 규격 대응 시험

IEC 61000-3-3 규격에 준거한 전압 변동 및 플리커 측정이 가능합니다. WT5000 본체(/G7 옵션 포함) 단품으로의 측정도 가능합니다만, IS8011/IS8012를 사용하면 판정 경과의 dc나 dmax, Pinst(순시 플리커감)의 트렌드 표시, CPF 그래프 표시, 보고서 작성을 할 수 있습니다.

■스코프코더 DL950과의 동기 계측

프리시젼 파워 분석기 WT5000과 스코프코더 DL950 및 통합 계측 소프트웨어 플랫폼 IS8000을 조합함으로써 국가 기준에 따라 교정된 고신뢰 전력 측정값과 고속·고정밀 전압·전류, 모터 토크 파형을 동시에 기록·표시할 수 있습니다. 정확하고 효율적으로 모터 인버터를 평가할 수 있습니다.

■오실로스코프, 스코프코더의 전력 연산 기능

전력계 정도의 고정밀 전력 측정이 아니라 대략적으로 파악할 수 있으면 좋을 경우, 오실로스코프, 스코프코더의 전력 연산 기능을 이용하실 수 있습니다.

DLM5000 /G03 전원해석옵션

최대 4쌍의 전압, 전류파형에 대해 유효전력/피상전력/무효전력/역률 등의 전력 파라미터를 자동 측정할 수 있습니다.

DL950 /G05 전력연산옵션

실효값, 유효전력, 적산전력, 고조파 등 최대 126가지 전력 파라미터를 연산하고 측정하는 전압, 전류 신호와 연산한 전력 파라미터의 주기별 트렌드 파형을 동시에 실시간으로 표시합니다.

전력 파라미터의 트렌드 파형으로 트리거를 거는 것도 가능합니다.
