개요

발전소·변전소나 빌딩·공장의 전원설비 의 이상적인 교류출력은 일정한 주파수와 진폭의 사인파형입니다. 그러나 실제로는 부하의 변동이나 설비의 열화, 번개 등의 외란에 의해 주파수 이상, 노이즈, 전압 이상, 순간정지 등이 발생하게 됩니다.

이러한 전원 이상을 파악할 때 오실로스코프에서 전원의 전압 파형을 관측하는 경우가 있습니다.

오실로스코프는 전압 파형을 관측하는 것은 간단하지만, 탑재되고 있는 일반적인 레벨 트리거로 전원 출력의 결함을 모두 포착하는 것은 매우 어렵고, 또한 전력 품질 측정 기능이 없는 것이 많습니다.

이 문서에서는 DLM3000/DLM5000 의 사용자 정의 연산( /G02 )을 사용한 전원 전압 파형의 이상 판정 사례를 소개합니다.

아울러 절연·고전압 입력의 스코프 코더의 웨이브 윈도우 트리거 기능도 참고 부탁 드립니다.

포인트

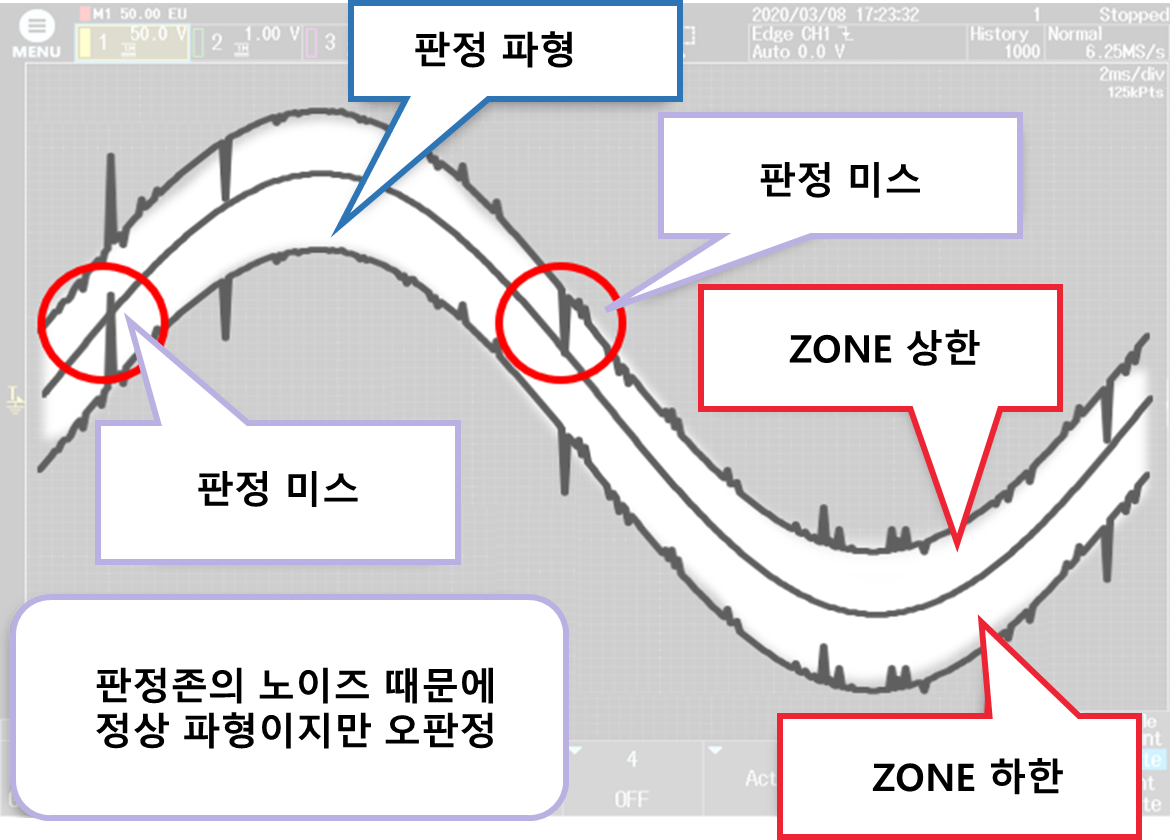

DLM3000/DLM5000 은 캡처한 신호에 대해 파형 존을 사용하여 GO/NO-GO 판정을 실시하고, 이상(또는 정상)의 경우에 데이터 보존, 메일 발신, 알람 발생 등 미리 설정한 액션을 자동 할 수 있습니다. 이상적인 정현파로부터의 어긋남이 어느 범위내에 들어가 있는지 어떤지를 판정하는 경우, 통상은 미리 가능한 깨끗한 정현파 파형을 측정해, 이것을 바탕으로 파형 판정의 존을 작성합니다. 그러나, 신호 발생기, 측정기에 의한 각종 노이즈나 파형의 변형 등을 완전히 배제하는 것이 곤란하기 때문에, 판정 결과에도 영향을 미칠 수 있습니다.

DLM3000/DLM5000 에서는, 실측 파형을 사용하는 대신, 옵션의 「사용자 정의 연산 (/G02) 」을 활용하는 것으로 이상적인 파형 판정 존을 작성할 수 있으므로, 조건에 오차를 포함하지 않는 정확한 파형 판정을 할 수 있습니다.

특징

사용자 정의 연산( /G02 )으로 파형 영역 생성

① 사용자 정의 연산식 설정

우선, 식의 기술에 의해 기준의 사인파를 작성합니다.

키 조작

하드 키 [MATH/REF] 를 누릅니다.

Mode 소프트키 [Math] 를 누릅니다

Operation 의 소프트키 [User Define] 를 누릅니다.

연산식 입력

연산식 설정 화면에서 다음을 입력합니다.

( ※ 실효치 100Vrms 의 50Hz 정현파의 경우의 예)

100*SQRT(2)*SIN(T*50*2*PI)

연산식 해설

정현파의 생성은 SIN 함수를 사용. 인수는 라디안 지정이므로 경과 시간을 나타내는 변수 T , 원주율 PI 와 주파수 50Hz 를 사용해 상기와 같이 기술합니다.

진폭은 100Vrms 이므로 100×√2를 곱하고 있습니다.

② 파형 존 작성

키 조작

Mode 소프트키 → [Go/ Nogo AND] 로 설정

판정 유형을 파형 영역 ( WaveZone ) 으로 설정

판정 대상 채널과 수직 방향의 판정 범위를 설정

트리거가 걸렸을 때의 액션 설정과 파형존을 이용한 판정

① GO/NO-GO 판정시의 액션 설정

키 조작

[Mode] → [Action] 에서 액션 선택

 소프트키 [Exec] 를 눌러 실행합니다.

② 파형 측정과 GO/NO-GO 판정

파형 측정을 시작하면 미리 설정한 파형 존을 사용하여 GO/NO-GO 판정을 실시합니다. ( ※ 연산과 입력간에 레인지, 시간축을 일치시킬 필요가 있습니다.)

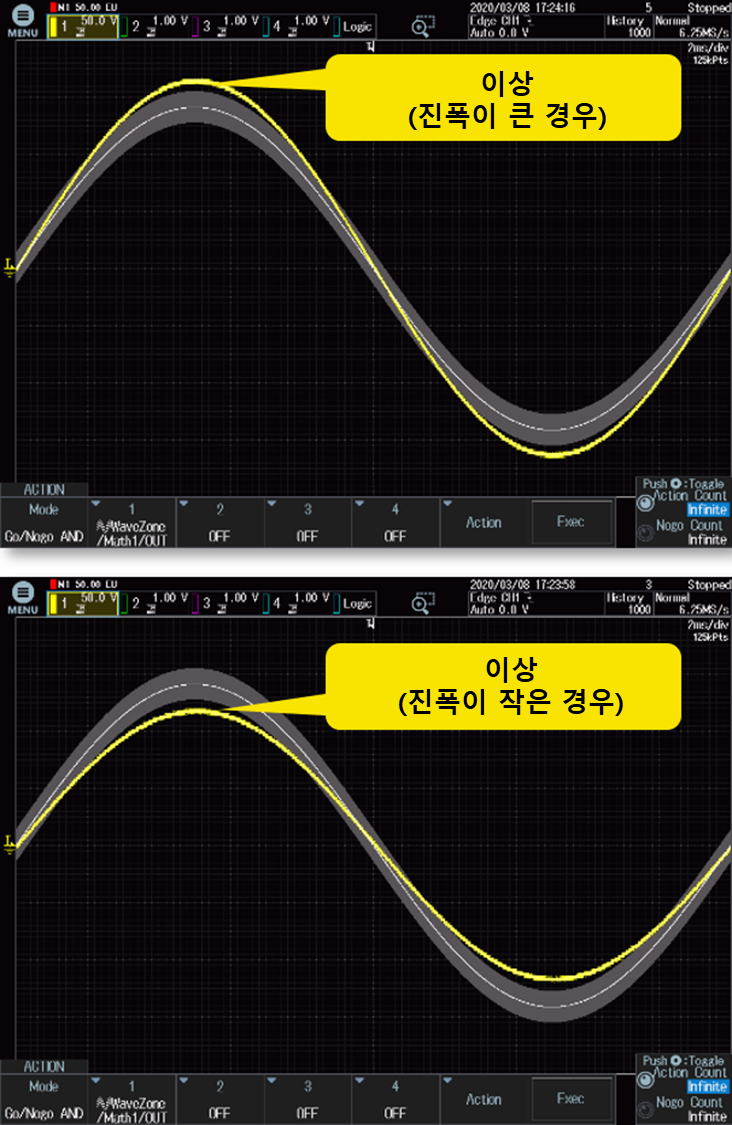

측정 파형이 판정 존 범위 내에 들어가지 않은 경우에, 미리 설정한 액션이 실행됩니다.
