D/A Output을 이용한 세탁기 평가 (WT310E용)

관리자 2024-05-24 조회수 1,271



1. 개요

  • 테스트 항목: 새 세탁기 테스트에서는 전압, 전류, 전력 및 시간 제어 패널의 제어 신호를 기록해야 합니다.
  • 테스트 요구사항:
    • 모터 제어 신호를 기록하기 위한 높은 데이터 수집 속도.
    • 모터 기동 시 고전압 및 전력 변화를 측정합니다.
  • 해결 방법: 오실로스코프에는 테스트 채널이 몇 개만 있고 일반 데이터 수집 장치는 고전압 신호를 수집할 수 없습니다. 기능을 수행하려면 WT310E + MX100의 조합을 사용하십시오.

2. 적용 포인트

  1. MX100은 고속 채널 모듈을 사용하여 10ms의 샘플링 속도로 제어 신호를 기록합니다.
  2. WT310E는 모터 시동 시 전력을 기록하는 데 사용됩니다. 고전압 신호와 전원 신호는 D/A 출력을 통해 저전압 신호로 변환되어 MX100에 기록됩니다.

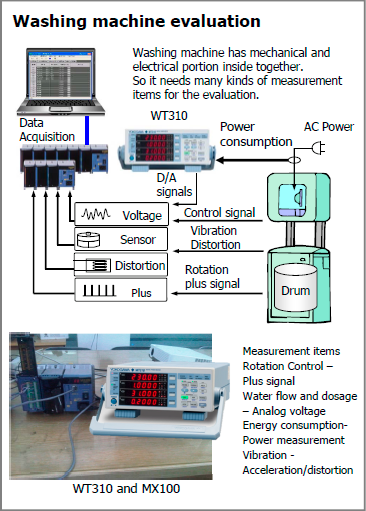

적용 포인트


3. 특징

  • WT310E의 D/A Output은 전력 신호의 아날로그 출력을 가능하게 하여 데이터 수집 장치로 전력 파형을 기록하는 것이 가능합니다.
  • MX100의 고속 채널은 고속 제어 신호의 기록을 실현하고 라이브 라인 측정 중 고전압을 견딜 수 있습니다.
