산업별 어플리케이션

1. 개요

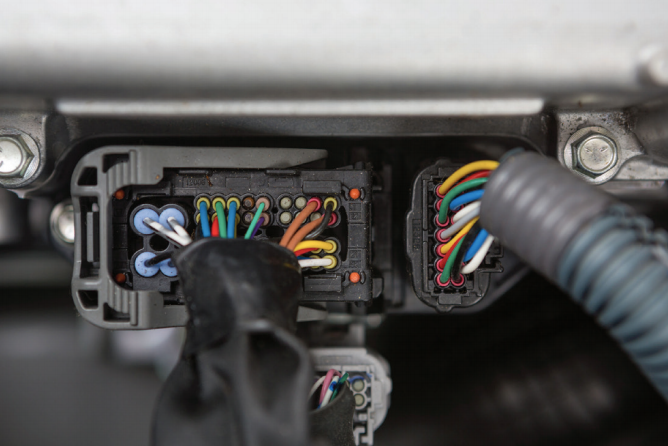

긴 테스트 시간 동안 데이터를 캡처하면서도 빠르고 일시적인 오류를 캡처하려면 어떻게 해야 합니까? ScopeCorder 장비 시리즈는 맞춤형 테스트 시스템에 소요되는 시간과 비용 없이 모든 요구 사항을 동시에 충족할 수 있는 유용한 기능을 제공합니다. 이러한 기능은 오류 모드가 빠르지만 테스트 지속 시간이 48시간 이상일 수 있는 하네스 전의 수명 테스트에 적합합니다.

2. 높은 채널 수

DL950 같은 ScopeCorder는 동시에 샘플링된 여러 아날로그 채널(1MS/s에서 최대 16개 고속 또는 32개 채널)을 호스팅할 수 있습니다. 이는 여러 하네스를 하나의 샤시에 연결하여 통계적 중요성을 높이고 각 테스트 비용을 절감할 수 있음을 의미합니다.

3. OR 트리거 설정

OR 트리거를 사용한다는 것은 모든 개별 채널이 트리거를 활성화할 수 있음을 의미합니다. 시스템에 설치된 모든 채널에 대해 Edge와 레벨이 설정됩니다. 저항의 급격한 변화에 대한 테스트 요구 사항 이후 트리거를 적절하게 모델링하기 위해서 가장 먼 쪽, 중간 쪽, 가까운 쪽의 레벨을 설정할 수 있습니다.

4. 샘플링 속도, 테스트 기간

듀얼 캡처는 일시적인 오류가 없을 때 느린 샘플링 속도를 허용하고 트리거 조건이 충족될 때마다 빠른 샘플링 속도로 전환합니다. 이렇게 하면 빠른 샘플링 속도가 필요한 경우에만 사용되므로 긴 테스트 기간 동안 빠른 과도 현상을 캡처할 수 있습니다.

5. 듀얼 캡처 설정

장시간 캡처 설정:

분할당 1분을 선택하면 10분 테스트가 발생하며, 레코드 길이에 따라 장기간 획득 동안 데이터 포인트 수(따라서 샘플링 속도)가 결정됩니다. ScopeCorder는 더 긴 테스트가 필요할 때 분할당 훨씬 더 많은 시간을 할애할 수 있습니다.

빠른 과도에 대한 설정

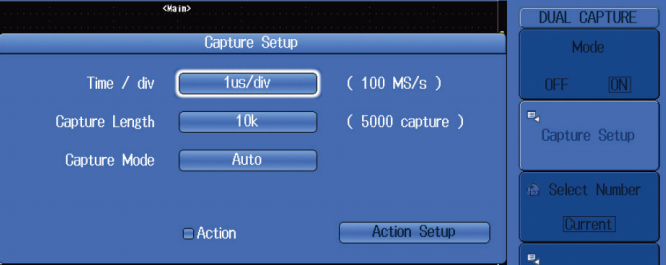

듀얼 캡처 설정은 트리거 조건이 충족될 때마다 빠른 샘플링에 영향을 미칩니다. 1μs의 일시적인 연결 끊김(또는 저항 문제)을 포착하려면 10배 또는 100배 빠른 샘플링을 사용하는 것이 가장 좋습니다. 이 예에서는 1μs/div와 10k 샘플 캡처 길이를 설정하여 100MS/s를 사용합니다. 최대 5,000개의 이벤트에 사용할 수 있습니다.

이벤트 찾기

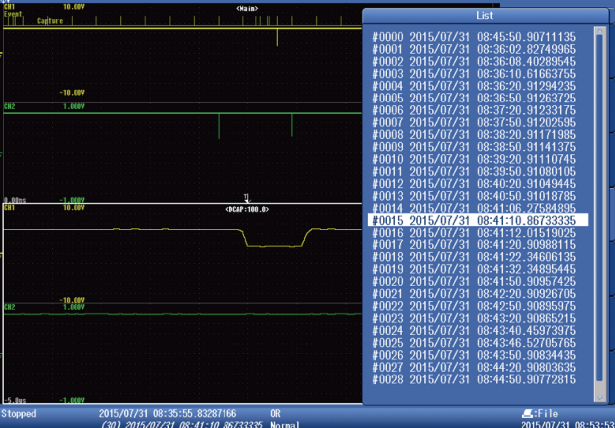

듀얼 캡처는 고속 샘플링이 트리거될 때 캡처 이벤트 목록을 생성합니다.

이와 함께 이벤트 채널이 화면에 나타나 이벤트가 발생할 때마다 양의 스파이크를 보여줍니다. 이를 통해 이벤트를 확대하거나 시간 경과에 따른 오류를 쉽게 관찰할 수 있습니다.

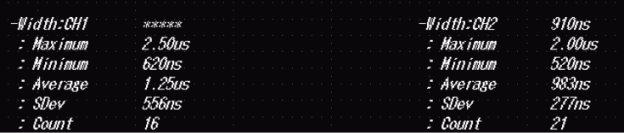

모든 이중 캡처 이벤트는 ScopeCorder 메모리 내부에 기록으로 존재합니다. 기록 통계를 선택하고 "-Width" 측정을 실행하면 모든 낮은 펄스를 찾고 해당 폭을 측정합니다. 각 입력 채널에는 별도의 통계가 나열됩니다.

향상된 분석 및 보고를 위한 XViewer

여러 데이터 파일 및 대규모 바이너리 데이터 세트로 작업할 때 XViewer는 유연한 보기, 분석 및 파일과 채널의 지능적인 병합을 제공합니다.

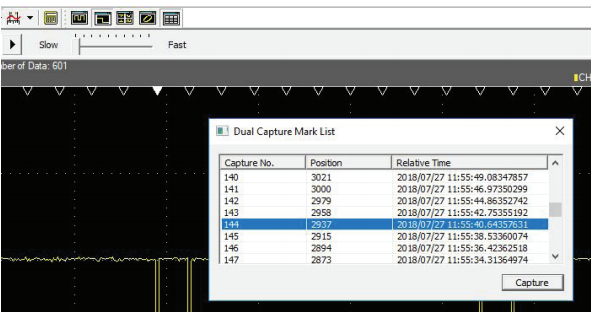

XViewer에서 듀얼 캡처를 열면 이벤트 채널의 각 이벤트를 클릭할 수 있으며 트레이스 상단에 작은 삼각형이 표시됩니다.

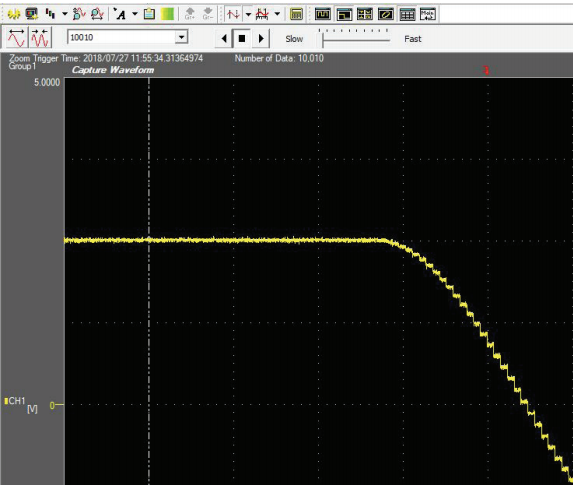

편리한 파형으로 돌아가기 아이콘을 사용하면 워크플로를 신속하게 처리하여 장기 파형에서 높은 샘플링 속도 캡처로 간단하게 이동할 수 있습니다.

상자 속의 시스템

데이터 수집은 데이터 포인트를 획득합니다. 하지만 시스템은 엔지니어에게 답을 제공합니다. 올바른 기능을 사용하면 ScopeCorder는 단순한 레코더가 아니라 상자에 담긴 시스템입니다.
