AC 어댑터를 평가

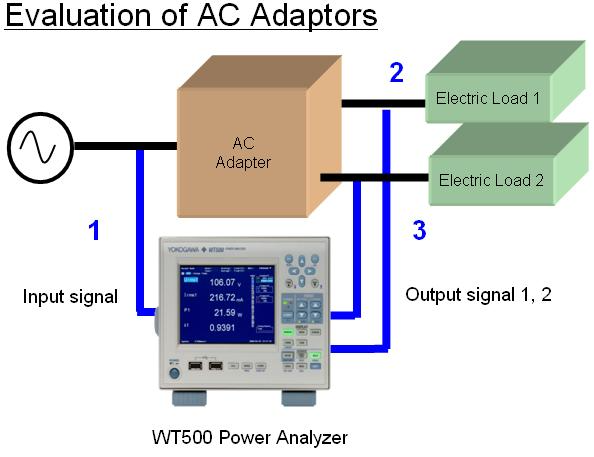

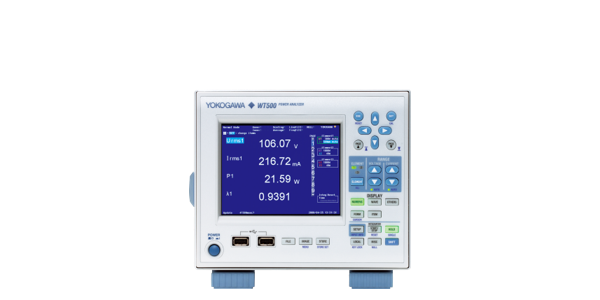

하기 위해 엔지니어는 부하 상태와 무부하 상태 모두에서 입력 신호(100VAC)와 DC 출력 신호(12VDC)의 전압, 전류, 전력 및 I/O 효율을 측정해야 합니다. 또한 하나의 AC 신호 입력에서 두 개의 출력이 나오는 경우도 있습니다. WT500 전력 분석기는 이러한 모든 조건에서 전체 효율 및 기타 매개변수를 단일 장치로 계산할 수 있으므로 이러한 작업을 효율적으로 처리할 수 있습니다.

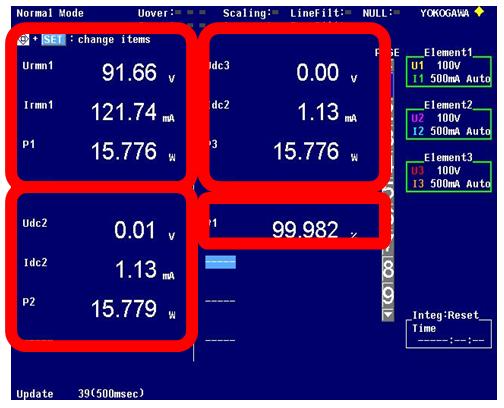

입력단의 AC 전압, 전류, 전력과 출력단의 측정된 DC 전압, DC 전류, 전력(두 시스템)을 표시할 수 있습니다. 입출력 효율((출력 전력 1 + 출력 전력 2) / 입력 전력)도 표시할 수 있습니다.

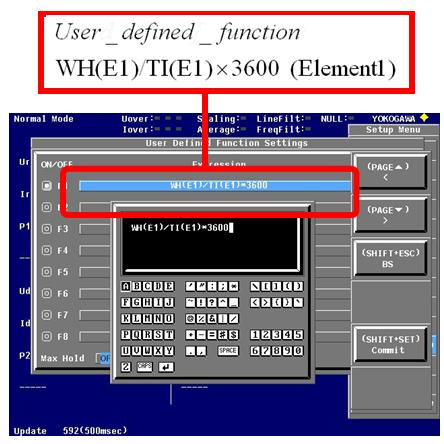

* 무부하 상태에서 전류는 변동폭이 큰 반복적인 간헐적 신호가 되어 전력값이 불안정해질 수 있습니다. 이 경우 데이터 업데이트 속도를 높이거나 평균 기능을 사용하여 데이터를 평균화할 수 있습니다. 그래도 변동이 멈추지 않으면 적분 기능을 사용하여 평균 유효 전력을 측정함으로써 평균 전력값을 계산할 수 있습니다.

평균 유효 전력 계산

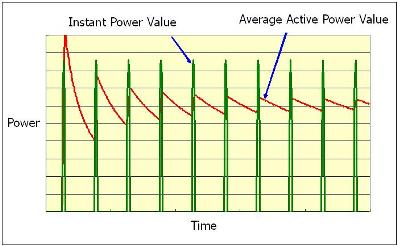

위 그림과 같이 순간 전력 값은 간헐적으로 발생하며 끊임없이 변동하기 때문에 표시되는 값은 데이터 업데이트 시마다 다릅니다. 그러나 반복적으로 발생하는 순간 전력 값을 평균화하면 평균값이 확인 가능한 일정한 값에 수렴하게 됩니다.

솔루션 특징

1. 높은 정확도의 DC 및 AC 측정
2. 효율성 측정
3. 직류 및 교류 동시 측정
4. 평균 유효 전력 계산
5. 다양한 표시 형식 및 데이터 저장 기능
6.


WT500 특징

1. 교류 및 직류 측정 정확도: 측정값의 0.1%
2. 입출력 효율((출력 전력 1 + 출력 전력 2) / 입력 전력)을 표시할 수 있습니다.
3. 직류 및 교류 동시 측정
4. 평균 유효 전력을 측정하여 불안정한 신호의 평균 전력까지 계산합니다.
5. 측정값은 이미지 또는 수치 데이터로 저장할 수 있으며, 보고서에 붙여넣거나 스프레드시트 소프트웨어에서 분석하거나 다양한 다른 방식으로 활용할 수 있습니다.

Application
To evaluate AC adaptors, engineers must acquire the voltage, current, power, and I/O efficiency of input signals (100 VAC) and DC output signals (12 VDC) in both loaded and unloaded states. There are also cases where two outputs come from one AC signal input. The WT500 Power Analyzer handles these tasks efficiently because it can calculate total efficiency and other parameters under those conditions in a single unit.

You can display the AC voltage, current, and power from the input plus two systems of measured DC voltage, DC current, and power from the output. I/O efficiency ((output power 1 + output power 2) /input power) can also be displayed.

* With no load, current can be a repetitive intermittent signal with widely fluctuating current values resulting in unstable power values. In this case, you can average the data by lengthening the data update rate or by using the Average function. If this does not stop the fluctuation, you can calculate the average power value by measuring mean active power with the Integration function.

Calculation of Average Active Power

Since intermittently-occurring instantaneous power values constantly fluctuate as in the figure above, the displayed value differs at each data update. However, if the repeatedly occurring instantaneous power values are averaged, the average approaches a knowable, constant value that can be confirmed.

1. High accuracy DC and AC measurement
2. Efficiency measurement
3. Simultaneous DC and AC Measurement
4. Average active power calculation
5. Variety of display formats and data saving

WT500 Features

1. AC and DC Accuracy: 0.1% of Reading
2. I/O efficiency ((output power 1 + output power 2) /input power) can be displayed
3. Simultaneous DC and AC Measurement
4. Calculates average power of even unstable signals by measuring mean active power.
5. Measurement values can be saved as images or numerical data, and can be pasted into reports, analyzed in spreadsheet software, or used in a variety of other ways.
