FAQ

  • 솔루션:





    AQ6370의 바이너리를 파일을 ASCII .CSV 파일로 변환하는 것이 가능하다. AQ6370 Viewer Software는 변환 기능을 제공하고 있다. 단, AQ637X series OSA Viewer software는 특정 바이너리 파일의 확장자만 사용이 가능하다는 것에 유의할 필요가 있다..





    AQ6370 Viewer software 지원 파일: .WV6, .WV5, .WV4


    AQ6370B, AQ6370C Viewer software 지원 파일: .WV8, .WV7


    AQ6373 Viewer software 지원 파일: .WV9, .WV8, .WV7


    AQ6375 Viewer software 지원 파일: .WV7





    AQ6370 바이너리 파일을 ASCII .CSV 파일로 변환하는 순서는 다음과 같다.



    1. 바이너리 파일을 User 폴더로 옮긴다.n PC

      AQ6373 예:  C:Program FilesYOKOGAWAAQ6373ViewerUser

    2. AQ637X Viewer 를 연다.

    3. Viewer display 에서 마우스 오른쪽 클릭을 하고 FILE 을 선택한다.

    4. READ 를 클릭

    5. PC에 파일이 있을 경우, INT 를 선택하고 7번 항목으로 진행한다.

    6. USB나 외부 저장매체에 파일이 있을 경우, EXT 를 선택한다.

    7. 바이너리 파일을 선택한다.

    8. EXECUTE 를 클릭.

    9. Viewer display에서 마우스 오른쪽을 클릭 후 FILE 을 선택한다.

    10. WRITE 를 클릭.

    11. 저장 장소를 INT 또는 EXT 중에 선택한다.

    12. 바이너리 파일을 선택한다.

    13. FILE TYPE 을 클릭하고 CSV 를 선택한다.

    14. 파일명과, 저장 경로를 확인한다.

    15. EXECUTE 를 클릭.




    참고: 윈도우7에서는 관리자 권한이 필요할 수 있으며, Viewer Software 실행시 관리자 권한으로 실행할 필요가 있다.


  • 솔루션:

    High Resolution 모드는 높은 주파수 노이즈를 제거하고 수직 Resolution을 증가시킬 때 사용한다. 이는 대역폭 필터와 디지털 필터를 통해 12 비트 데이터 당 유효 비트 수를 증가시킴으로써 가능하다. 12 비트 수직 resolution을 위한 알고리즘은 다음과 같다.:



                 Pre-Filter Over-Sample ⇒Average ⇒Data-Thinning ⇒Filter





    첨부 파일에 보다 상세 내용 확인 가능.


  • 솔루션:








    AQ6370C OSA 는 IEC 표준 WG4 (IEC 61280-1-3) Test procedures for general communication subsystems -Central wavelength and spectral width measurement 을 준수하도록 개발되어졌다. FOTP-127 표준의 방정식이 약간 다른 관계로 요꼬가와 OSA에서 RMS 방식으로 스펙트럼 폭 연산을 진행할 경우, 100% 준수하다는 보장은 할 수 없다.





    RMS 방식 알고리즘의 K 파라미터 값은 본래 모양의 신호를 기본으로 하는 스펙트럼 폭 연산에 보다 유연성을 제공해주고 있다. 예를 들어, FWHM의 가우시안 응답으로 K값에는 2.355가 권장된다. K의 디폴트 값은 2.0이다. 만약 IEC 방식과 똑같은 방식으로 연산을 하고자 할 경우, K 파라미터 값은 2가 아닌 1로 설정해야 한다. AQ6370C 사용자 메뉴얼 부록2에 타이핑 오류가 있기 때문에 사용자들의 이해를 바라며, K 파라미터와 관련된 적절한 방정식은 첨부된 파일을 참조할 것을 권장하는 바이다.





    상기 내용은 다음과 같은 OSA제품군에도 적용된다:



    • AQ6317

    • AQ6317B

    • AQ6317C

    • AQ6373

    • AQ6375

    • AQ6370

    • AQ6370B







  • 솔루션:



    DL850에서 스냅샷 기능을 통해 이전 어퀴지션과 최근 어퀴지션을 중첩시킬수 있다. 또한, 레퍼런스 파형이 요구 조건을 만족한다면,  GO/NO-GO 테스트 등에서도 활용이 가능하다.







    스냅샷은 다음과 같은 과정을 통해 만들수 있다.:




    1. FILE 키를 누른다.

    2. Others (Save) 키를 누른다.

    3. Data Type 키를 누른다.

    4. Snap 을 선택한다.

    5. Execute Save 키를 누른다.




    스냅샷은 다음과 같은 과정을 통해 불러 올 수 있다.:




    1. FILE 키를 누른다.

    2. Others (Load) 키를 누른다.

    3. .SNP 파일을 선택한다.

    4. Execute Load 키를 누른다.



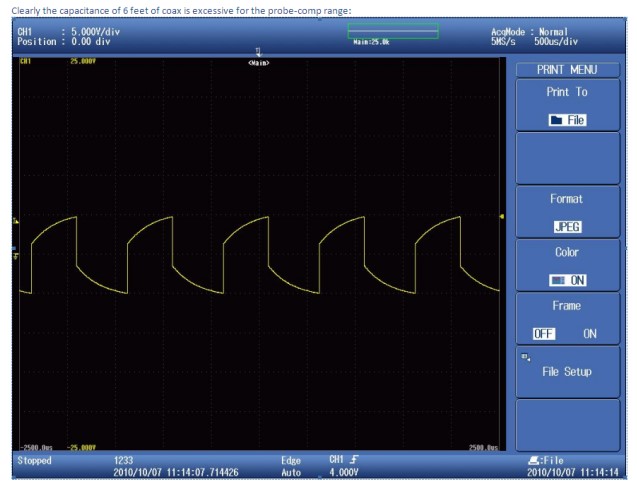

  • 솔루션:









    DL850 은 내부적으로 5V를 끌어 당긴다; 낮아지는 TTL 신호 는 자연적으로 트리거에 걸리게 된다(LOW로 잡아당겨).; 마찬가지로, 이와 같은 동작으로 만들어진 펄스의 상승이나 하강 엣지에 트리거를 걸수도 있다.





    간단히 BNC 트리거 입력의 센터 컨덕터를 그라운드로 당기는 스위치를 제작하여 트리거 소스를 "외부"로 설정한다. 이후, 상승이나 하강을 트리거 엣지 소스로 설정한다




  • 솔루션:




    피상 전력과 무효 전력을 계산하는 수식 선택하기



    전력에는 몇가지 타입이 존재 한다. - 유효 전력, 무효 전력, 피상 전력

    일반적으로 다음과 같은 방정식을 따른다:

    유효 전력 P = UIcosθ (1)

    무효 전력 Q = UIsinθ (2)

    피상 전력 S = UI (3)



    추가적으로 , 위의 전력 값들은 다음과 같이 서로 관련되어 있다:

    (피상 전력 S)2 = (유효 전력 P)2 + (무효 전력 Q)2 (4)



    U: Voltage RMS

    I: Current RMS

    θ: Phase between current and voltage

       3상 전력은 각 위상의 전력 값의 합과 같다.



    이처럼 정의된 방정식은 사인파에서만 유효하다. 최근에는, 왜곡된 파형의 측정이 증가되는 추세이며, 사용자들은 사인파 신호를 보다 덜 측정하고 있다. 왜곡된 파형 측정은 위에서 정의된 방정식을 선택하는 것으로 유효 전력, 무효 전력의 다른 측정 값을 제공한다. 또한, 왜곡된 파형에서는 정의된 방정식이 없는 관계로, 어떠한 방정식이 정확한지 분명하지가 않다. 따라서, WT3000에서는 피상 전력, 무효전력 등을 계산하기 위한 3가지 공식이 제공된다.



    TYPE 1 (구형 WT 시리즈 모델의 일반 측정 모드에서 사용)

    이 방법은 방정식(3)을 통해 각 위상의 피상 전력을 계산하고, 각 위상의 무효 전력은 방정식 (2)를 통해 계산된다. 그 다음, 결과를 전력을 계산하기 위해 더하게 된다.

    3상4선식 유효 전력: PΣ=P1+P2+P3

    3상4선식 피상 전력: SΣ=S1+S2+S3(=U1×I1+U2×I2+U3×I3)

    3상4선식 무효 전력: QΣ=Q1+Q2+Q3
    Tm Faq 17



    TYPE 2

    각 위상의 파상 전력은 방정식(3)으로 계산이 되고, 그 결과는 3상 피상 전력(Type1과 동일) 계산을 하기 위해 가산된다. 3상 무효 전력은 3상 피상 전력과 3상 유효 전력으로 부터 방정식(4)를 이용하여 계산한다.

    3상4선식 유효 전력: PΣ=P1+P2+P3

    3상4선식 피상 전력: SΣ=S1+S2+S3(=U1×I1+U2×I2+U3×I3)

    3상4선식 무효 전력: Tm Faq 18



    TYPE 3 (WT1600과 PZ4000의 하모닉 측정 모드에서 사용되는 방식)

    이 방식은 방정식(2)를 사용하여 직접적으로 각 위상의 무효 전력을 계산하는 유일한 방식이다. 3상 피상 전력은 방정식(4)를 통해 계산이 가능하다.

    3상4선식 유효 전력: PΣ=P1+P2+P3

    3상4선식 피상 전력: Tm Faq 19

    3상4선식 무효 전력: QΣ=Q1+Q2+Q3



    또한, 역률은 P/S로 계산이 된다. 피상 전력과 무효 전력을 위한 방정식 Type을 선택하게 되면, 3상의 총 역률 λΣ 도 변경된다.



    보충자료:

    <TYPE 1>


    기존의 WT 시리즈에서 사용된 일반 모드 방정식과 동등하다.(WT1600, WT2000, etc.).

    QΣ=Q1+Q2+Q3
    Tm Faq 20



    *s1, s2, s3 는 각 위상의 무효 전력 Q1, Q2, Q3의 극성을 표시하고 있다. 전류가 전압을 앞서거나, 뒤쳐질 때, "-" 부호(무효 전력이 음의 값)를 갖거나, "+" 부호(무효 전력 양의 값)를 가지게 된다.

    QΣ 는 각 위상의 Q1, Q2, Q3를 부호와 함께 연산되게 된다.

    TYPE1 에서 파형이 왜곡된 경우, 극성 검출(진상/지상 판정)이 실패할 수 있으며, 그 결과, QΣ 값이 정상적으로 연산되지 못할 가능성이 있다. 극성 검출을 위해 필요한 다음과 같은 사양이 카달로그에 기재되어 있다.

    WT3000의 진상/지상 검출 사양:

    전압과 전류 신호가 모두 사인파이고, Range Rating의 50%(Crest Factor 6에서는 100%), 주파수는 20Hz ~ 10kHz, 위상각은 ±(5°to 175°) 이상 일 경우, 위상의 진상, 지상 검출이 정확하게 이루어진다.



    <TYPE 2> (진상 위상 / 지상 위상 검출 오류에 의존하지 않는 새로운 방식)

    Type 2에서는 방식이 바뀌어, QΣ 가 SΣ 와 PΣ 로 부터 연산되어 지기 때문에, 이 문제는 더이상 발생하지 않는다.

    Tm Faq 18



    예를 들어,

    전류 파형 왜곡 TYPE1 TYPE2 역률의 효과를 확인하기 위해, 스위칭 전원 고조파 전류 대책으로서 역률을 개선하기 위해 적용된다.



    <TYPE 3>

    하모닉 측정에 대한 무효 전력 직접 측정 모드(WT1600, PZ4000과 동일).

    이 모드는 하모닉 측정을 포함하고 있으며, 측정은 각 하모닉 요소에 대해 할 수 있다. 결과는 각 주파수 요소를 반영하고 있는 관계로, 각 차수의 무효 전력 Q 는 정확하다. 또한, QΣ 는 간단한 합산이므로, 각 차수의 QΣ 또한 정확하다. 하모닉 요소의 유효 전력 및 무효 전력은 연산되어 지기 때문에, 이 모드는 차수별 위상값의 보다 정확한 연산이 가능하다.


  • 솔루션:





    DLM2000은 파일이 1.25 Mpt 보다 큰 경우, CSV 파일 형식으로 저장을 허용하지 않습니다. 이와 같은 경우, 2가지 방법이 있습니다.:



    1. DLM2000의 데이터 압축 기능을 사용하여 데이터를 압축 합니다.

    2. 파형을 .WDF Binary 형식으로 저장한 후, Xviewer를 사용하여 ASCII CSV 형식으로 변환합니다.




  • 솔루션:







    1.0보다 큰 모든 값이 비표준이 관계로 1.0이외의 레인지에서 PST값의 정확도를 상세화 할 필요는 없습니다.



    Standard(IEC 61000-3-3)에 의하면, short-term light flicker severity index PST
    1.0 의 값을 필요로 합니다. WT3000의 /FL measurement option을 이용할 경우, PST의 정확도 사양은 ±5%  (PST=1가 일 경우) 입니다.



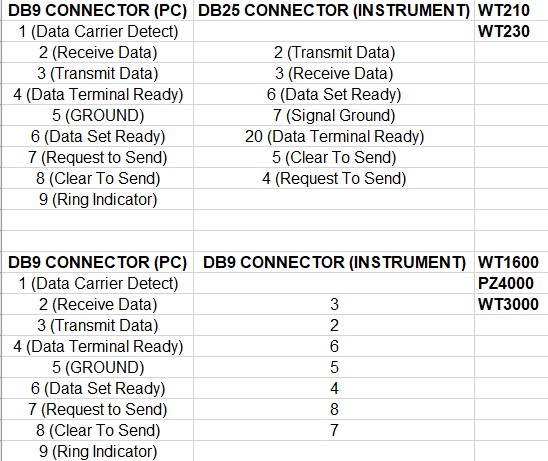

  • 솔루션:





    네, HDMI 핀 아웃은 HDMI 커넥터 케이블의 핀 15와 16의 I2C를 가지고 있습니다.  HDCP (content protecting encryption keys) 신호는 핀 15, 16에 실립니다..



  • 솔루션:






    DL850 FLD 파일은 IEEE 32-bit floating point 형식으로 취득된 파형 데이터를 가지고 있다. 이는 MTLAB의 low-level 파일 I/O 커맨드를 사용하여 분석이 가능하다. FLD 파일은 측정된 raw 값만 가지고 있으며, 채널 카운트, 샘플 레이트, 타임 스탬프, 날짜 등과 같은 해더 정보는 가지고 있지 않는다.





    MATLAB에서 FLD 파일을 열거나, 읽는 커맨드:



    • fileID = fopen('filename');

      ' '표 안의 내용 포함

    • A = fread( fileID, inf, 'float');



    FLD 파일 양식의 데이터 사이즈는 float precision으로, 32-bits (8 bytes) 이다. 데이터 값은 M x N 행렬로 저장되며, M은 취득한 데이터 포인트의 숫자이고, N은 1 이다. 작업창에서는 측정된 모든 값을 보기위해 행렬 A를 열수 있다. 각각의 데이터값은 M x N 행렬의 새로운 행에 저장된다. 만약 다채널이나 서브 채널 파형이 저장된 경우, 파형은 새로운 열에 저장되지 않는다. 대신, 리스트의 끝에 새로운 행이 추가 된다.





    예를 들어, 레코드 길이 10k로 1개의 채널이 저장된 경우, FLD 데이터는 10010 x 1의 행렬이 된다. 만약 2개의 채널을 레코드 길이 10k로 저장된 경우, 파일은 20020 x 1 행렬되고, 이 때, 채널 2번의 첫 데이터의 시작은 10011 행이 된다.



    추가적으로 DL850은 파형 데이터를 ACCII MATLAB 형식으로 저장할 수 있다. 파형 저장으로 ASCII 타입으로 하게 될 때, CSV 혹은 MATLAB extension 으로 선택이 가능하다. MATLAB extension을 선택할 경우, 파일을 .txt 형태로 저장되며, .M으로 저장되지 않음을 잊지않도록 한다. FLD와 MATLAB .TXT 파일의 차이는 해도 정보의 유무와 파일 사이즈 뿐이다. FLD 파일 사이즈는 txt 파일과 비교하여 매우 작으며, 측정 값 또한 FLD 파일로 저장된다. MATLAB extension은 기본적인 txt 파일 커맨드를 사용하여 엑세스 가능하며, fileread, csvread, csvwrite 등이 가능하다.
