FAQ

예.

트리거 신호 (trigger signal)를 사용하고 1:1 연결 방식으로 구성하면, 지연 시간 (delay time) 제한을 초과하지 않는 범위 내에서 3대 이상도 동기화가 가능합니다.

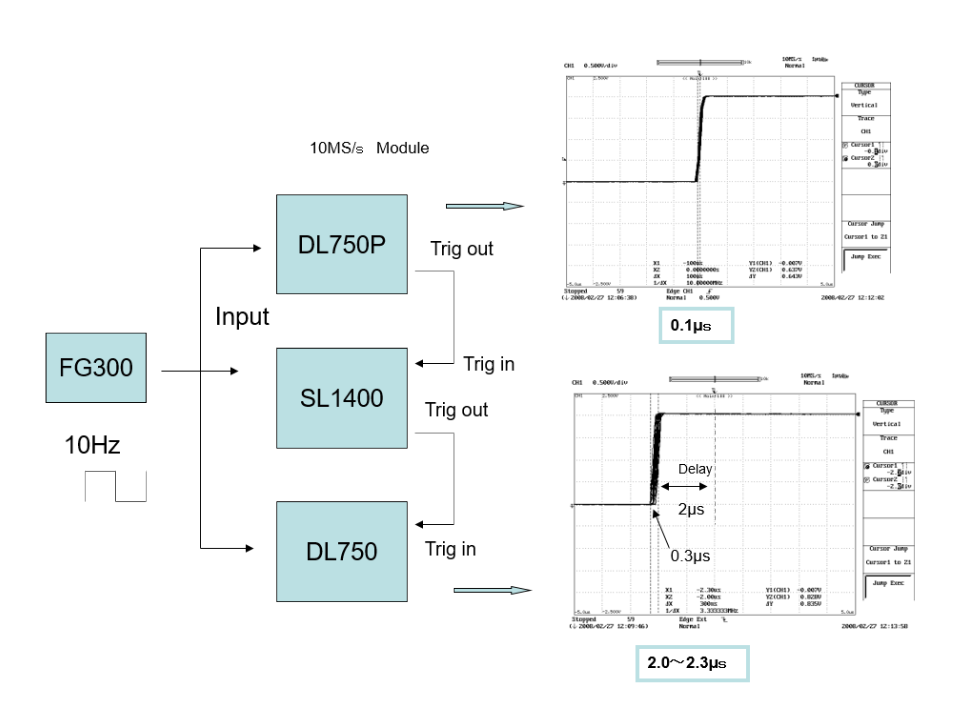

예시 구성

DL750 [TRIG OUT] → [TRIG IN] DL750 [TRIG OUT] → [TRIG IN] DL750 [TRIG OUT] → [TRIG IN] DL750

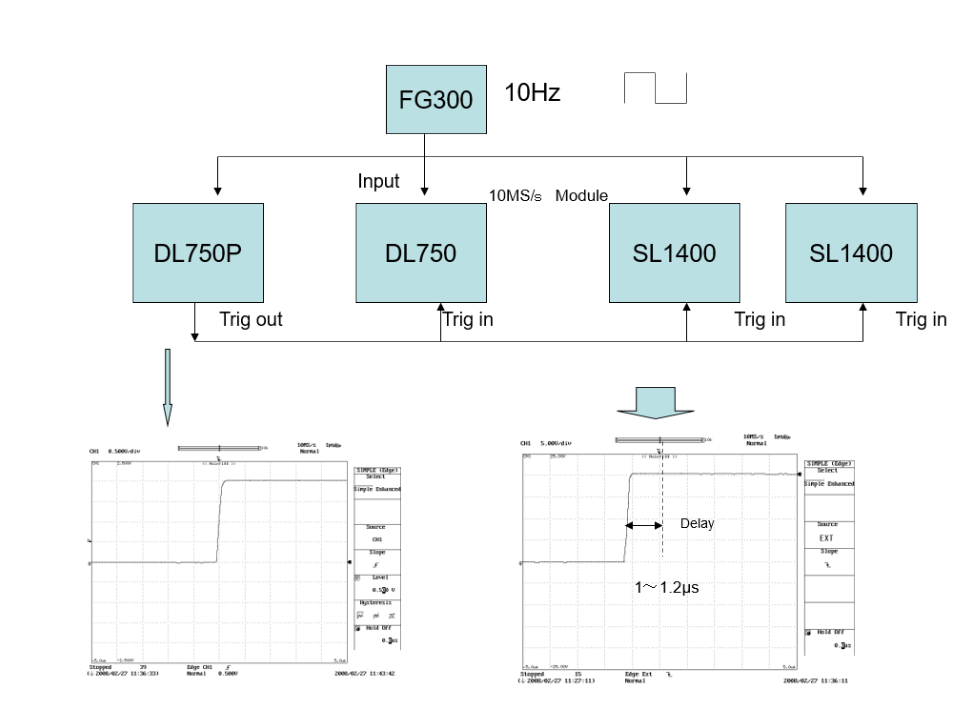

시간 민감 (Time-Sensitive)환경에서 구성

DL750 간 배선을 최대한 짧게 하여 연결하면 더 안정적인 동기화가 가능합니다. (예 : T-어댑터 사용)

DL750 [TRIG OUT] ─┐

                                    ├→ [TRIG IN] DL750

                                    ├→ [TRIG IN] DL750

                                    ├→ [TRIG IN] DL750

                                    └→ [TRIG IN] DL750

첨부 문서에는 동기화 동작 시 지연 시간에 대한 설명이 포함되어 있으며, 이 내용은 DL750P와 SL1400에도 적용됩니다.

예.

디지타이저 모듈의 Free Run 모드를 사용하면 연속 측정이 가능합니다.

단, 데이터 전송 속도에는 제한이 있습니다.

자세한 사항과 실제 사용 환경에서 데이터 전송이 실용적인지 여부는 영업 담당자에게 문의하시기 바랍니다.

안타깝게도, Xviewer에서 저장한 *.WMF, *.CSV, *.FLD 형식의 파형 데이터는 DL시리즈 ScopeCorder로 불러올 수 없습니다.

파형 데이터란 무엇인가?

전자 및 음향 분야에서 전류, 전압, 전자기 신호 등을 시간에 따른 함수로 그래프로 나타낸 것을 파형이라고 합니다.

파형의 종류

전기적 파형은 단방향(uni-directional) 또는 양방향(bi-directional)일 수 있습니다.

단순(simple) 또는 복잡 (comples), 대칭 (symmetrical) 또는 비대칭 (non-symmetrical), 주기 (periodic) 또는 비주기 (non-periodic) 형태를 가질 수 있습니다.

모든 전기 파형은 시간(period), 주파수 (frequency), 전압 또는 전류 값 (volts or amps)을 포함합니다.

파형의 형태 예시 : 사인파 (sine), 정사각파 (square), 직사각파 (rectangular), 삼각파 (triangular), 톱니파 (sawtooth), 트리거 (trigger), 펄스 (pulse) 등.

안타깝게도, WT3000 에서는 사용자 정의 기능 (User-Defined Function)을 사용하더라고 전압/전류의 RMS 값과 DC 값을 동시에 표시할 수 없습니다.

전압/전류 범위 모드 (Voltage/Current Range Mode)메뉴에서 RMS 모드 또는 DC 모드 중 하나를 선택해야 합니다.

단, RMS 값과 평균 (MEAS)값은 WT3000에서 동시에 표시할 수 있습니다.

예.

WE7000 제어 소프트웨어 버전 4이상을 사용하면 라우터(서브넷)을 우회하여 연결할 수 있습니다.

단, 이 기능은 WE7052 Fast Ethernet모듈에만 적용됩니다.

예.

WE7052 Fast Ethernet 모듈은 통신 속도와 통신 방식을 자동 선택 (AUTO NEGOTIATION)할 수 있습니다.

자동 선택 기능이 없는 계측기와 연결할 경우에는 수동 설정도 가능합니다.

예.

Standard Model WT1000/WT2000을 맞춤 사양으로 변경할 수 있습니다.

다음은 범위별 표준 특별 주문 사양과 해당 모델 목록입니다.

• 전류 범위 1/10A 모델 : WT1010, WT1030, WT1030M, WT2010, WT2030

• 전류 범위 100A 모델 : WT1010, WT1030, WT1030M

예.

WE7275 2채널, 1MS/s 절연 Digitizer Module은 AC 결합을 지원합니다.

예.

스냅샷 파형의 색상은 흰색으로 표시되므로, DL1540C Digital Oscilloscope에서 스냅샷 파형의 위치를 이동하면 표시된 파형의 색상이 바뀌는 것이 정상입니다.

출력 절연 : GS610/GS820 Multi Channel Source Unit의 출력은 케이스와 절연되어 있습니다.

출력 전압 증폭 : 한 단위 (또는 한 채널) 이상의 전압을 얻으려면 직렬 연결이 필요합니다.

출력 전류 증폭 : 한 단위 (또는 한 채널) 이상의 전류를 얻으려면 병렬 연결이 필요합니다.

     단, 최대 전압/전류 범위와 제한기 내에서만 가능합니다.

주의사항

전압 출력의 병렬 연결 또는 전류 출력의 직렬 연결시 보호회로 때문에 정상 동작이나 정확도가 방해받을 수 있습니다.

요꼬가와는 전압 단자의 병렬 연결이나 전류 단자의 직렬 연결에서 동작 및 정확도를 보장하지 않습니다.

아래 그림의 각 경우에 대한 자세한 설명이 포함되어 있습니다.
