ScopeCorder와 701271 Strain Gage Module을 사용하여 션트 보정을 수행하려면 다음 절차를 완료하십시오.

1. strain gage module 701271, bridge head 701957/701958 그리고 스트레인 게이지를 연결합니다.

2. 션트 저항을 브리지 헤드에 부착합니다.

3. 범위 단위 (Range Unit), 범위 (Range), 여기 전압 (Excitation Voltage), 게이지 팩터 (Gage Factor)를 설정합니다.

4. Exec Balance 소프트 키를 누릅니다.

5. P2:Y에 대해, 부착된 저항에 해당하는 기준 스트레인 값 (Reference Strain Value)을 입력합니다.

6. 단위(Unit)를 선택합니다.

7. Shunt Cal을 실행하여 보정을 수행합니다.

8. 보정이 완료되면 P1:X 및 P2:X 값, 그리고 상한(Upper Scale)과 하한(Lower Scale)값이 변경됩니다.

9. 음의 스트레인 방향 (Negative Strain Direction)이 선택된 경우, P2:Y 값은 반드시 음수여야 하며, 보정 후 P2:X 값 또는 음수가 됩니다.

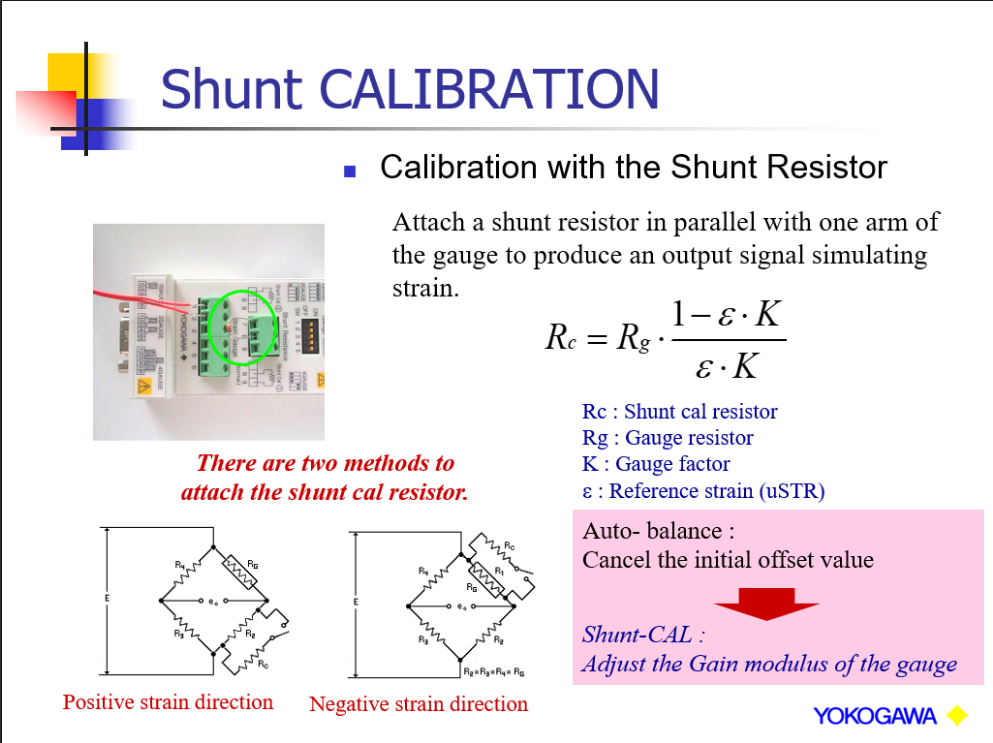

션트 보정에 대한 자세한 내용은 아래 첨부된 그림을 참조하시기 바랍니다.

DL850 듀얼 캡처 기능 사용 방법은 무엇인가요?

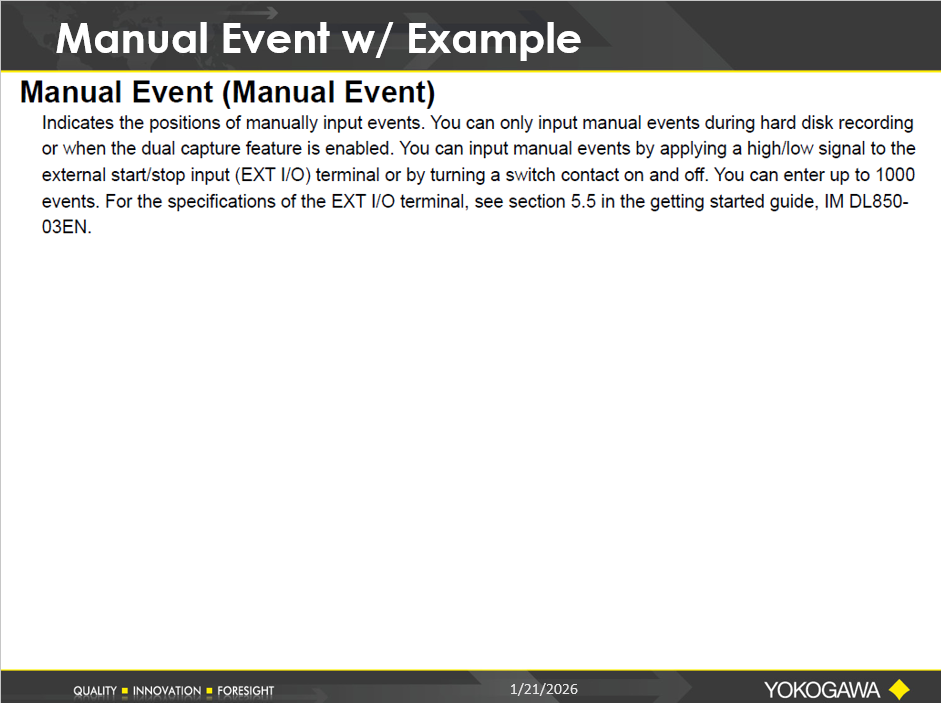

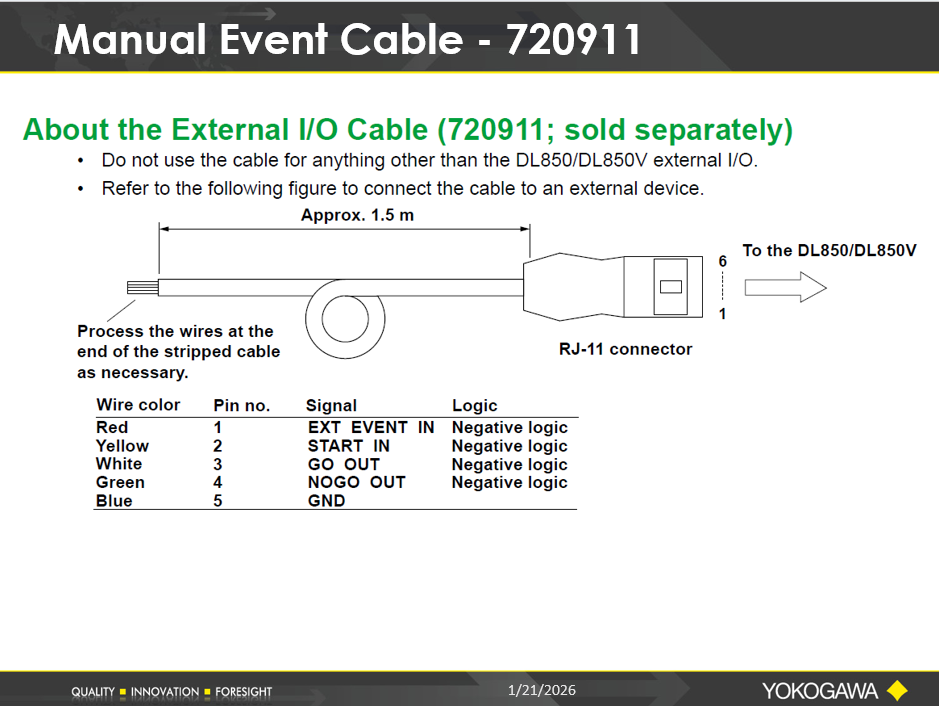

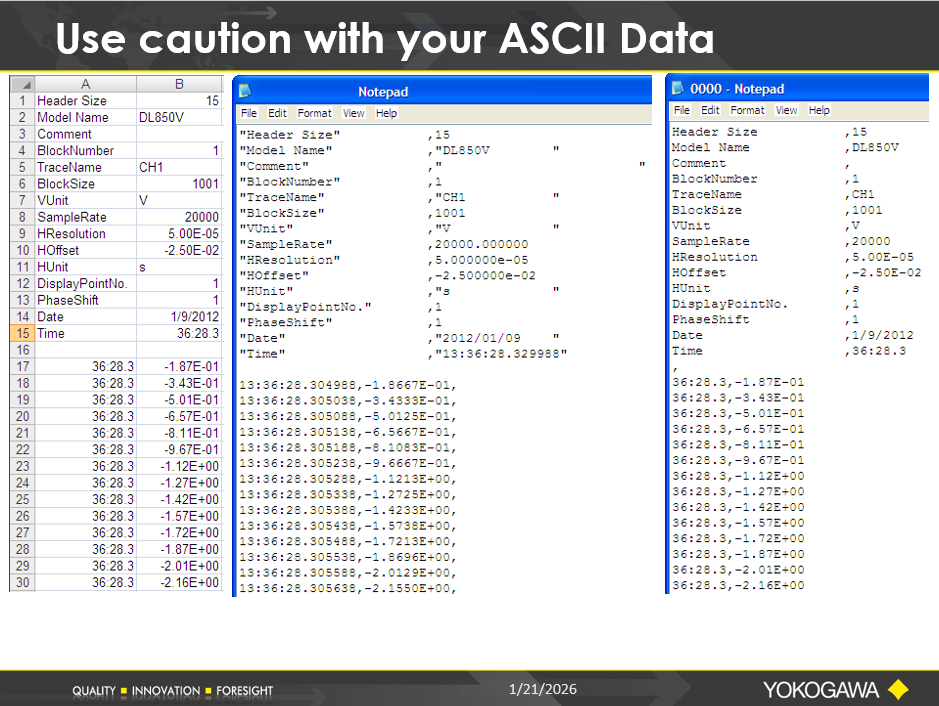

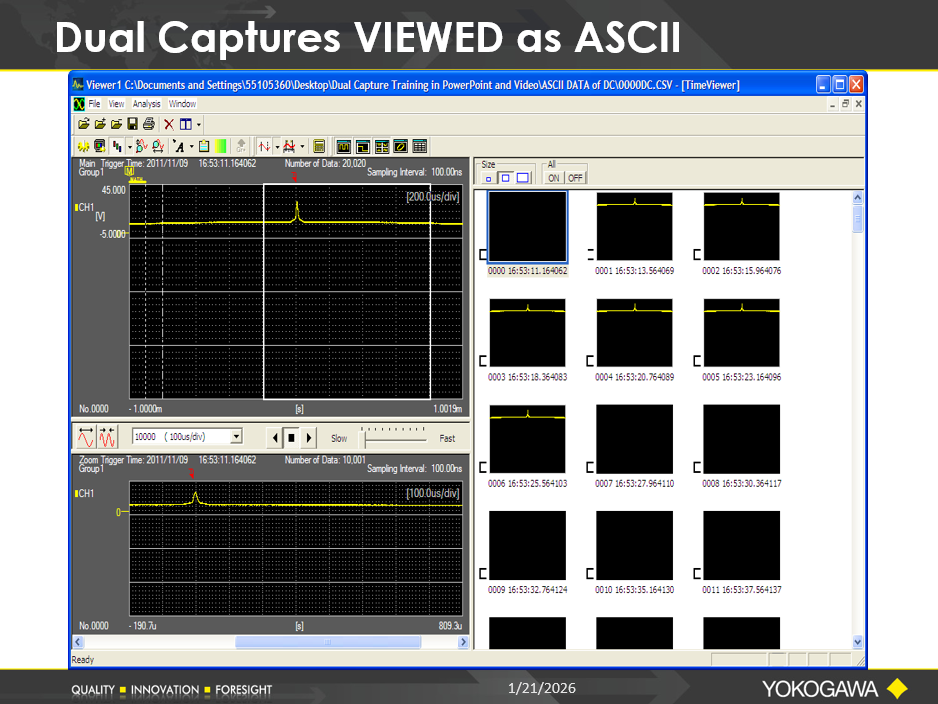

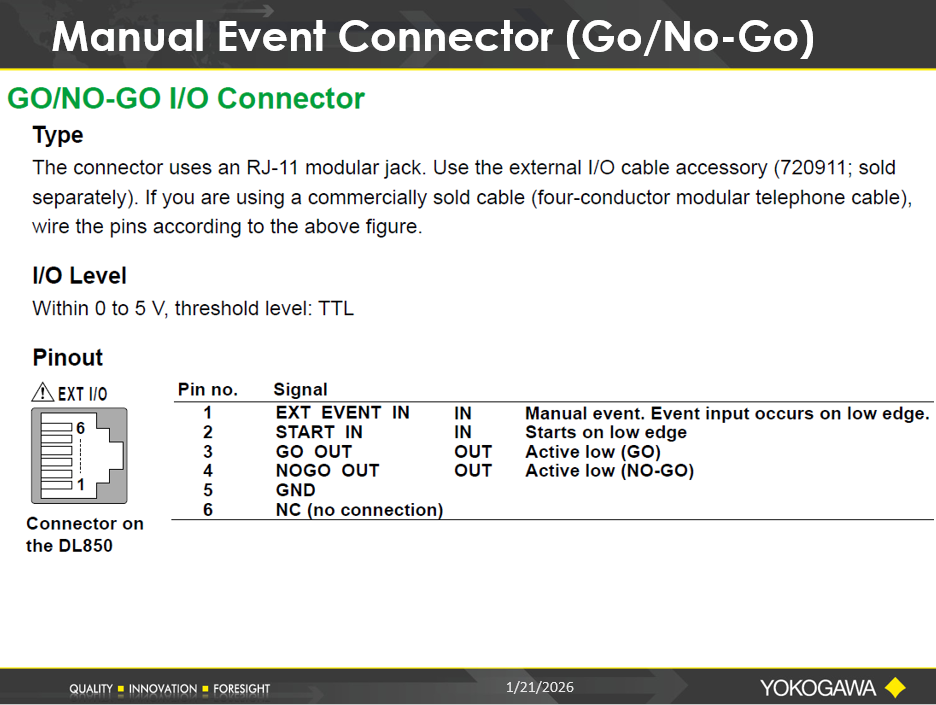

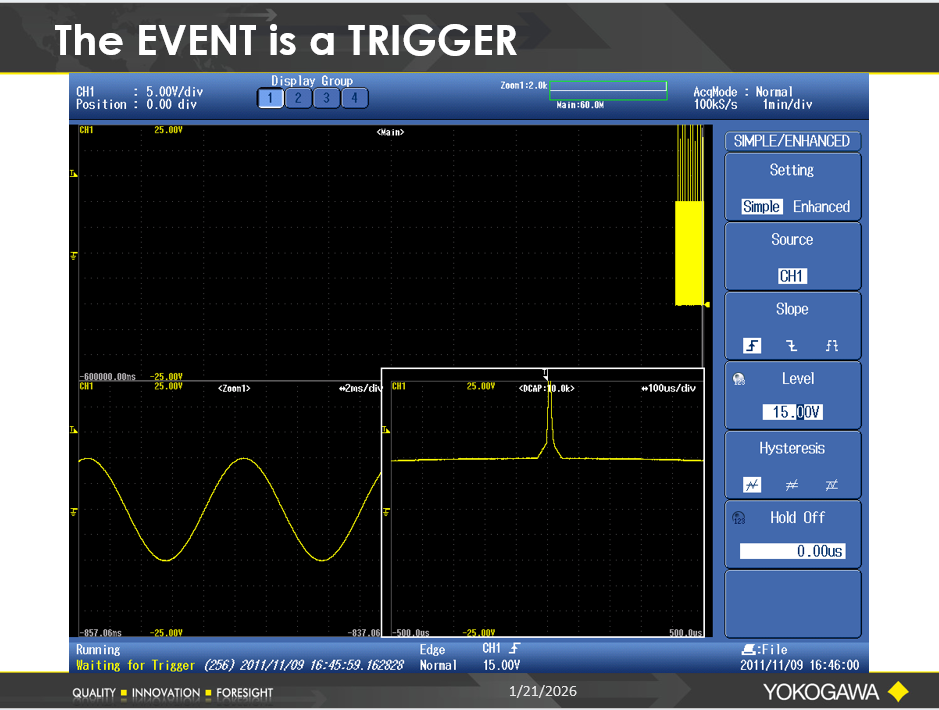

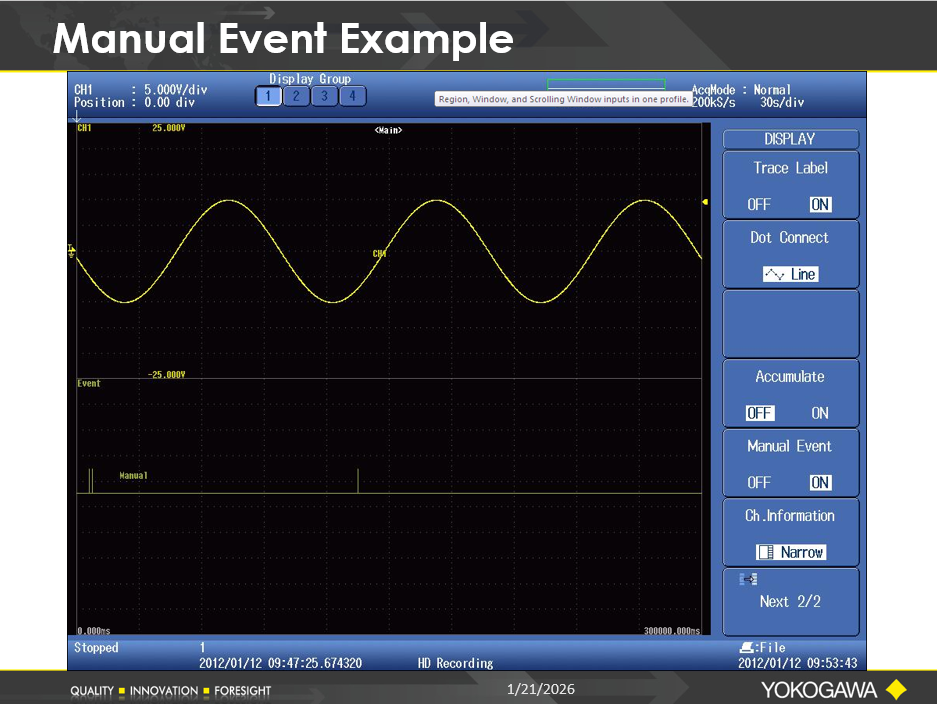

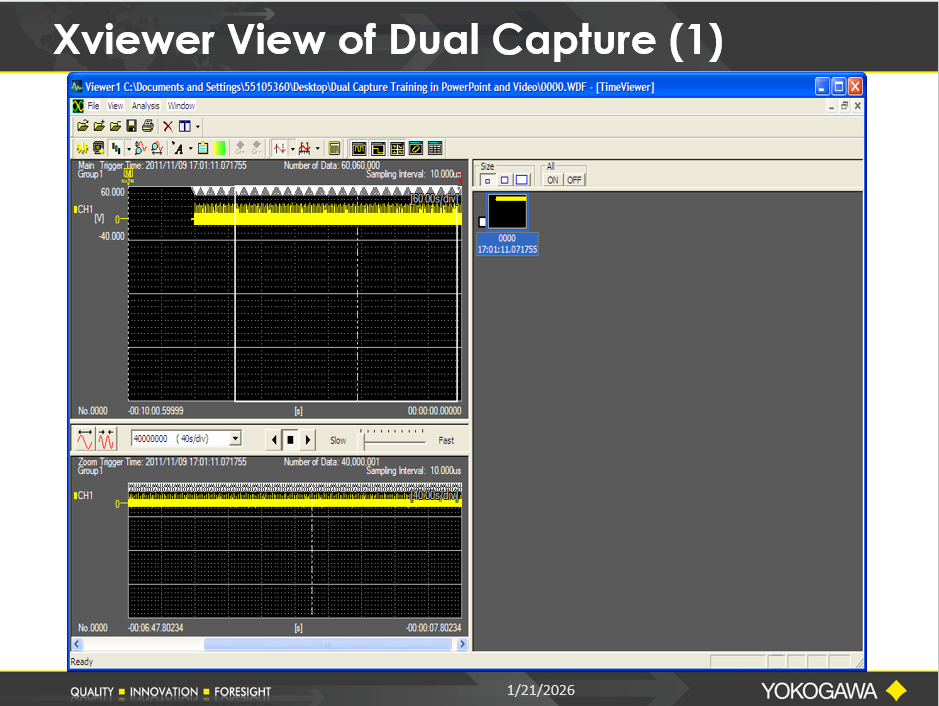

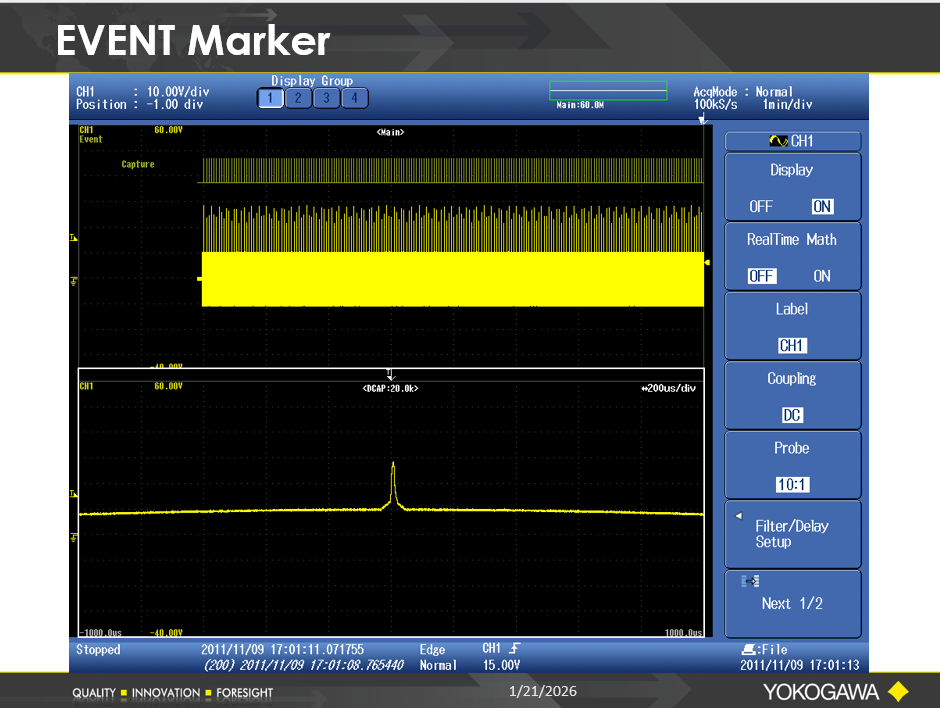

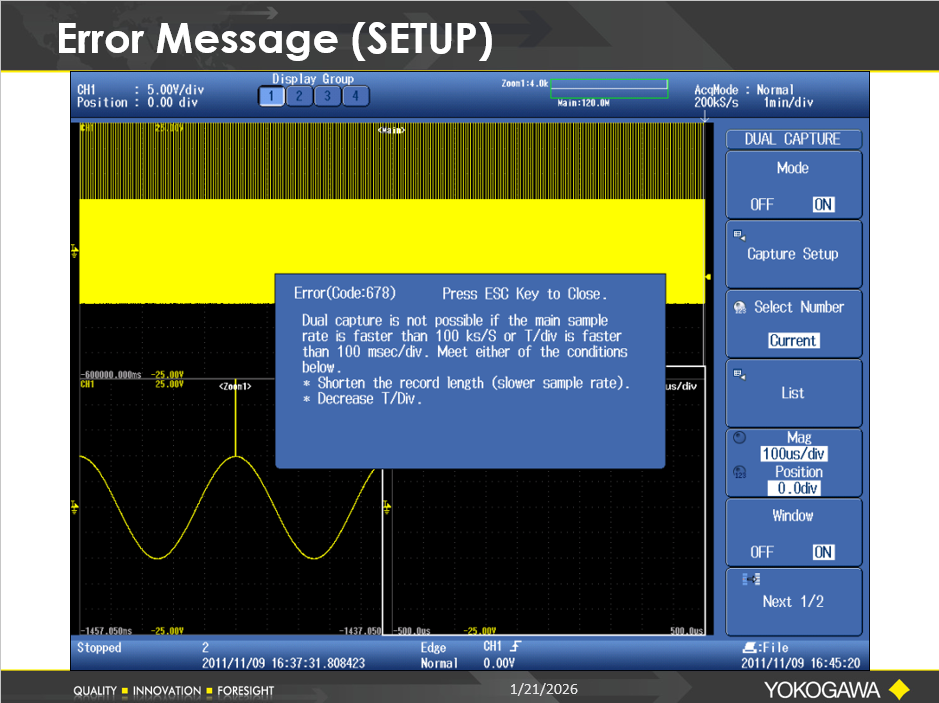

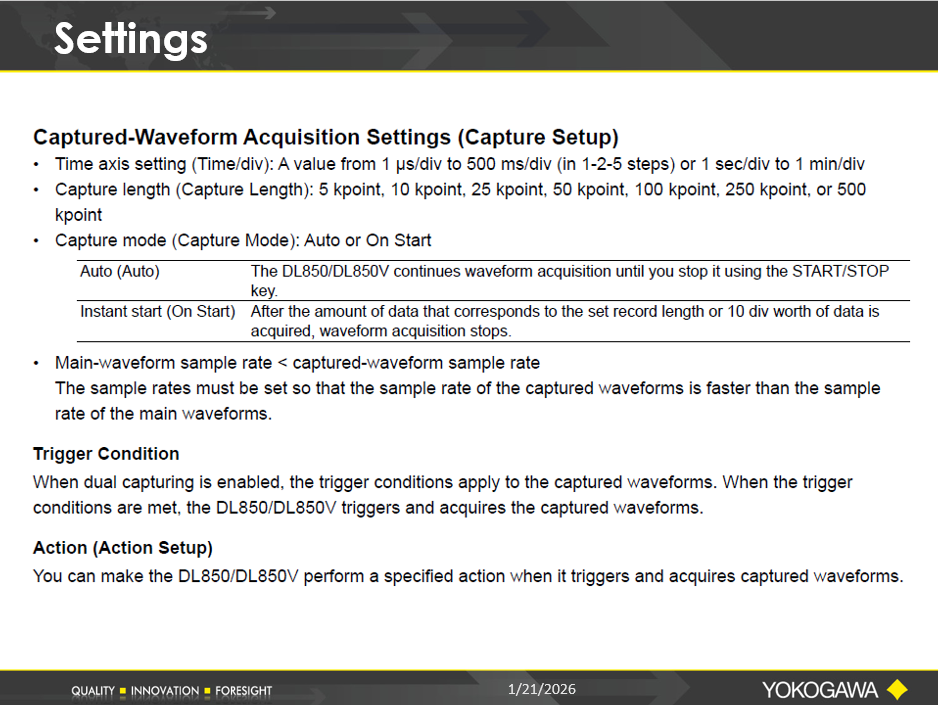

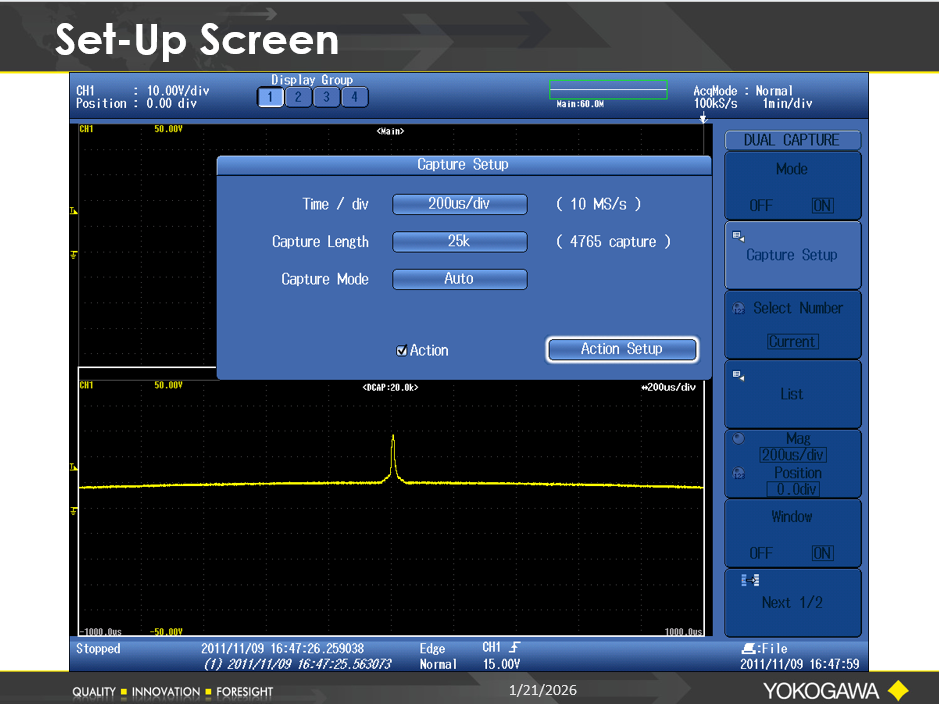

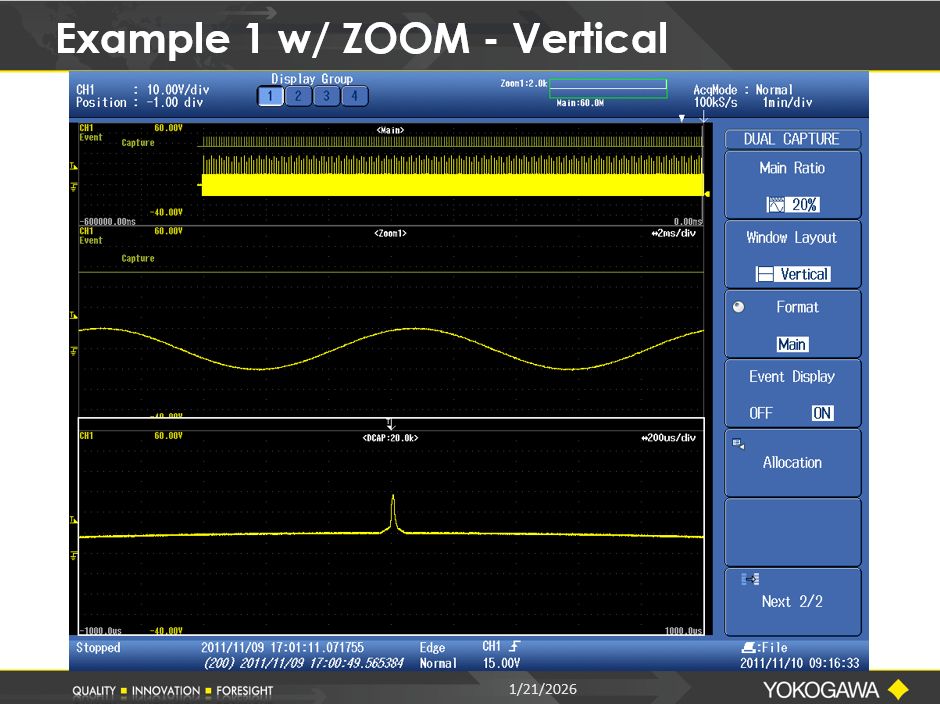

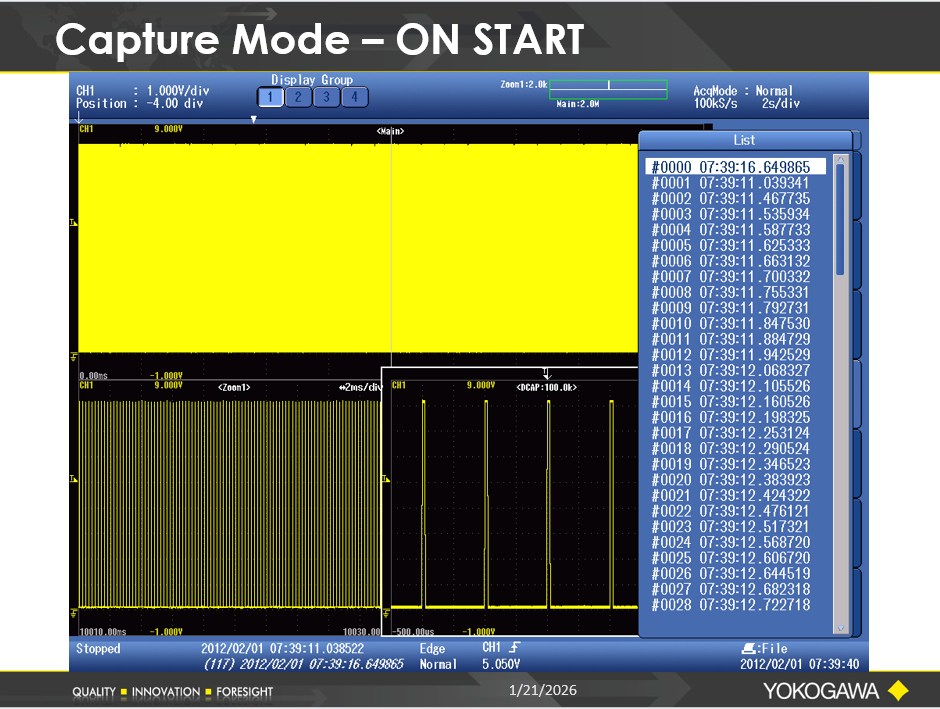

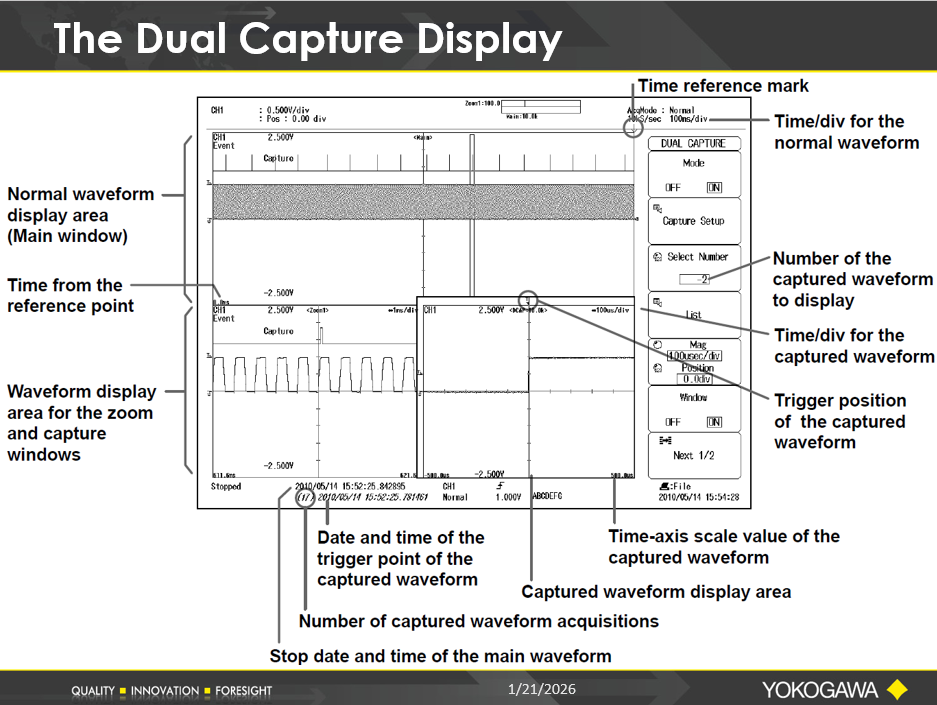

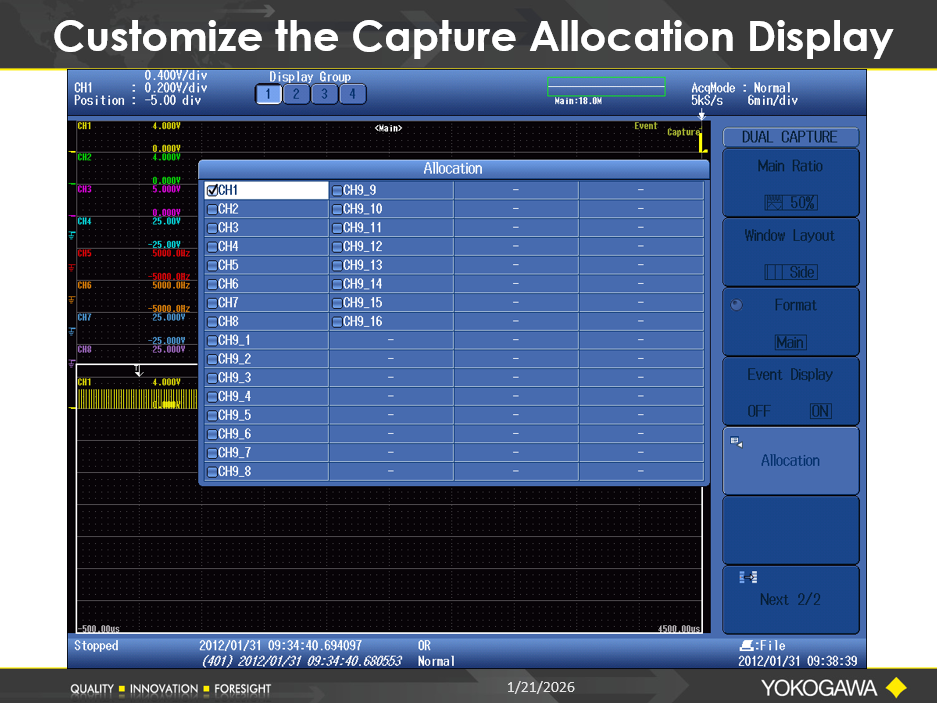

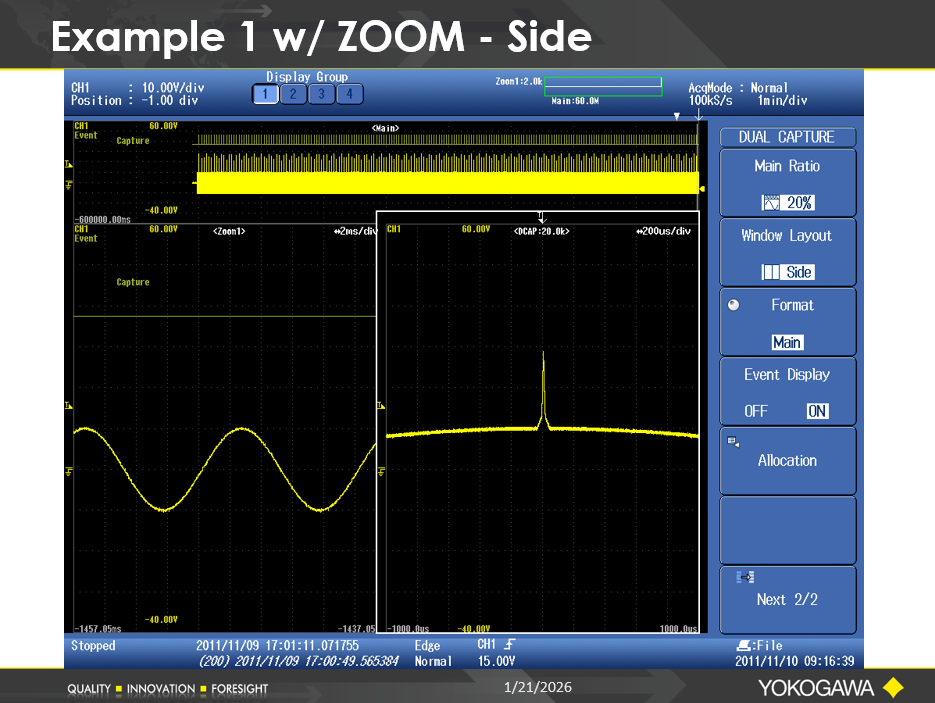

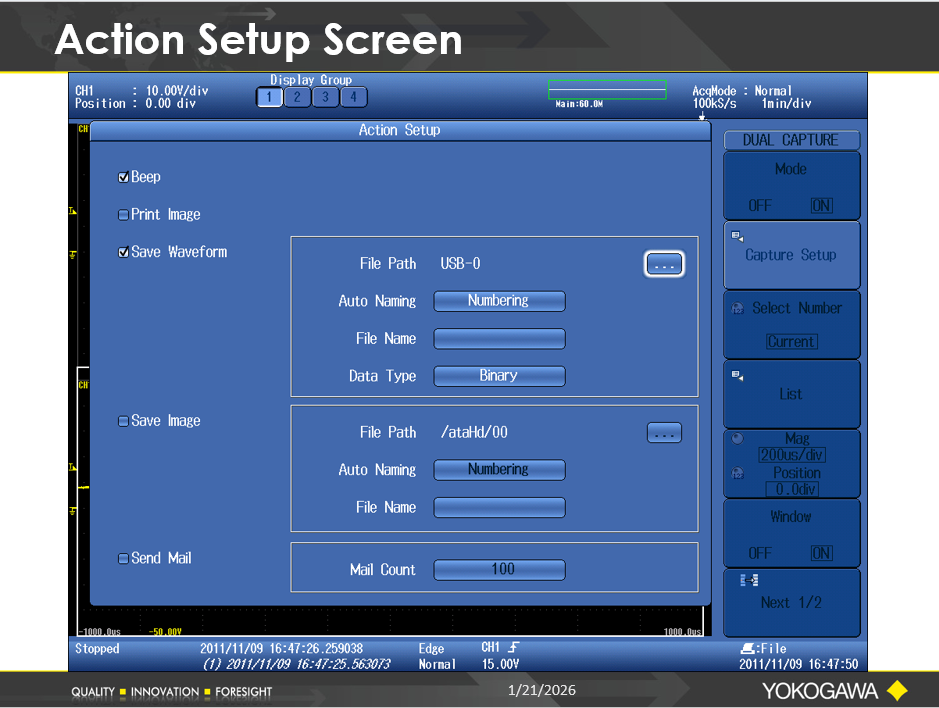

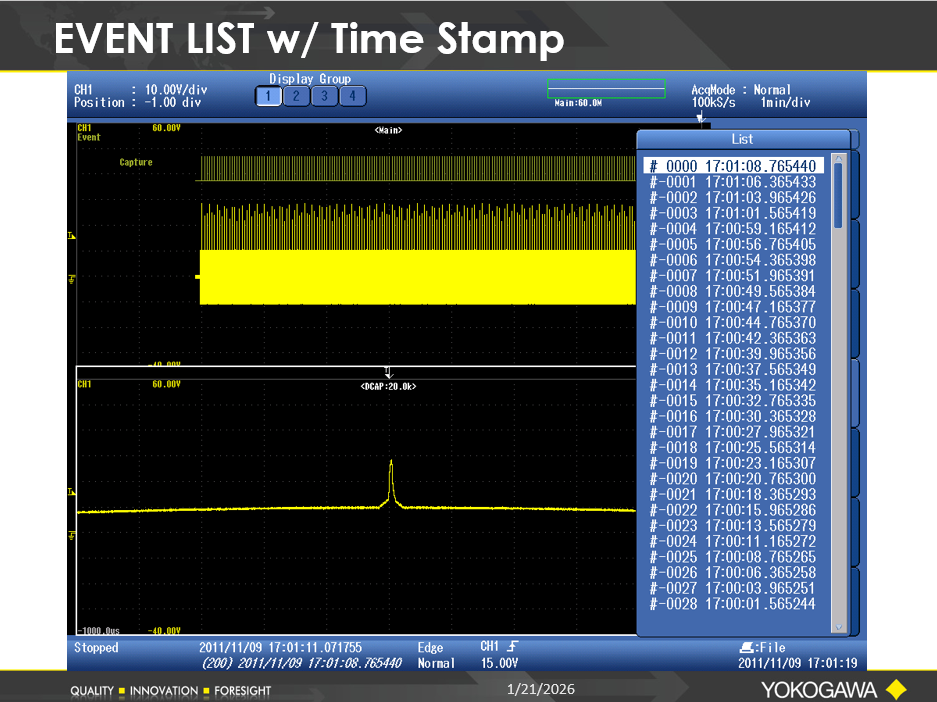

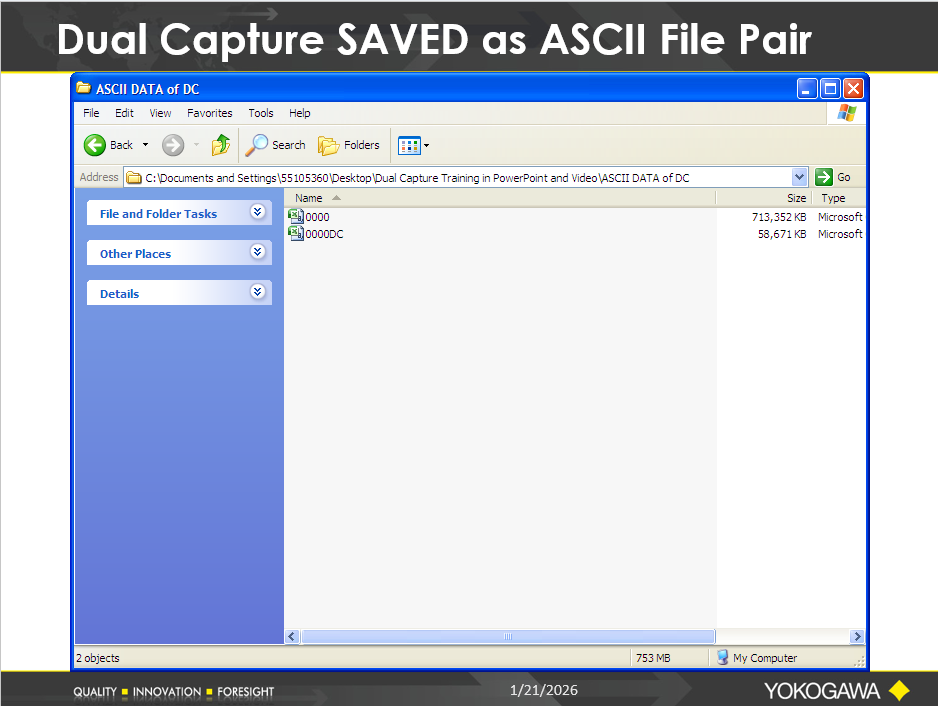

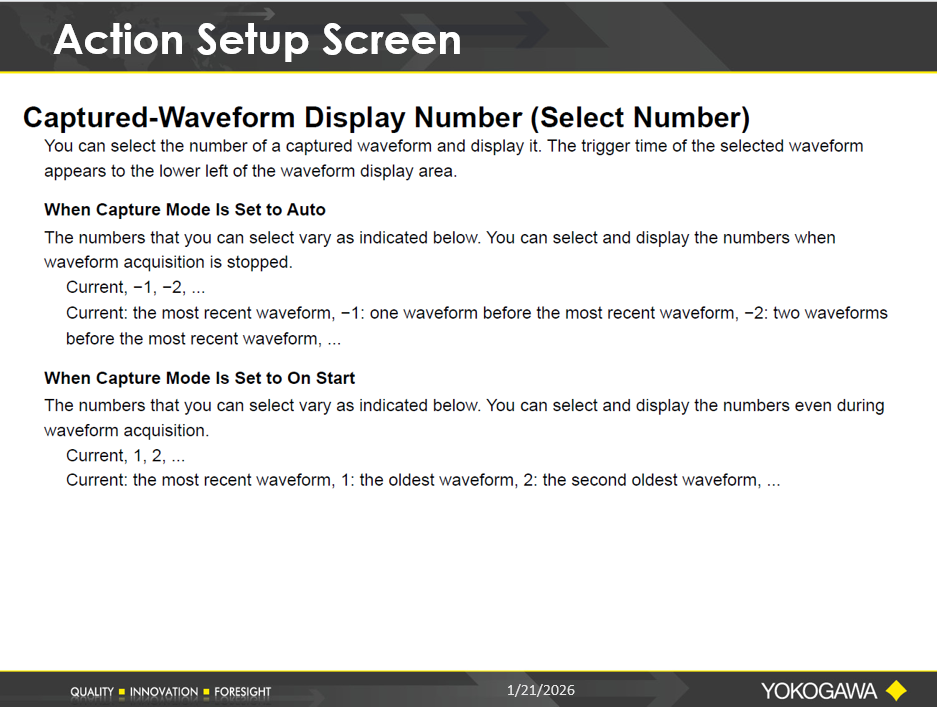

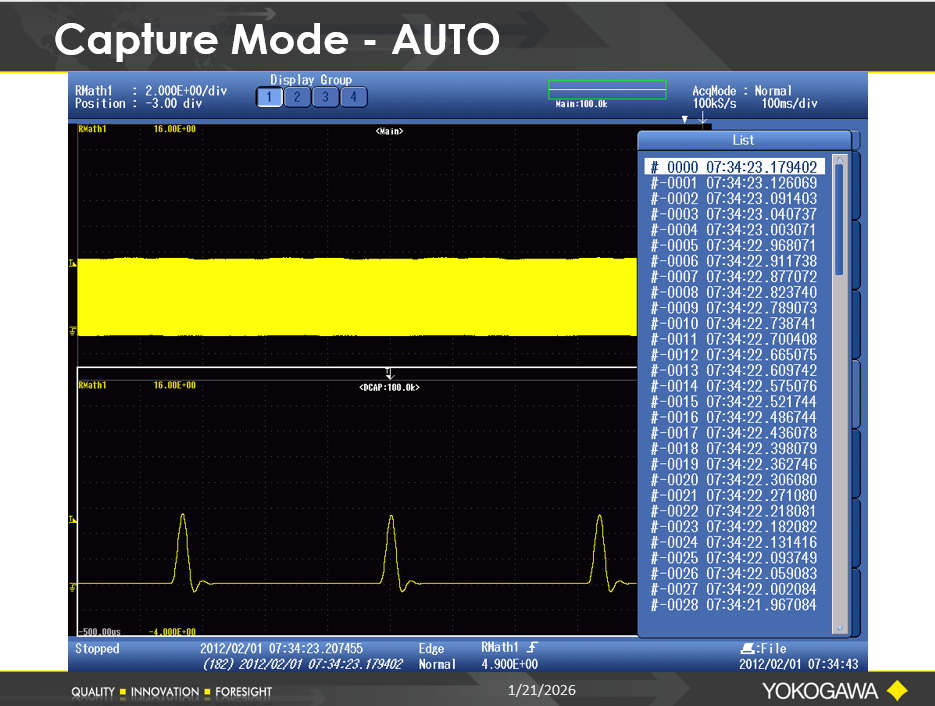

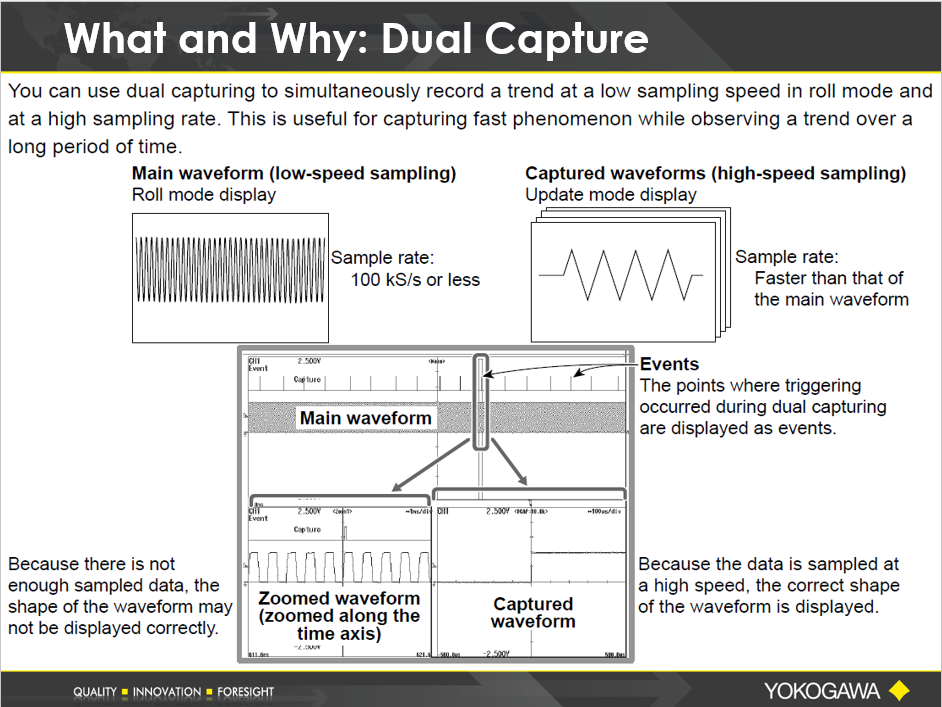

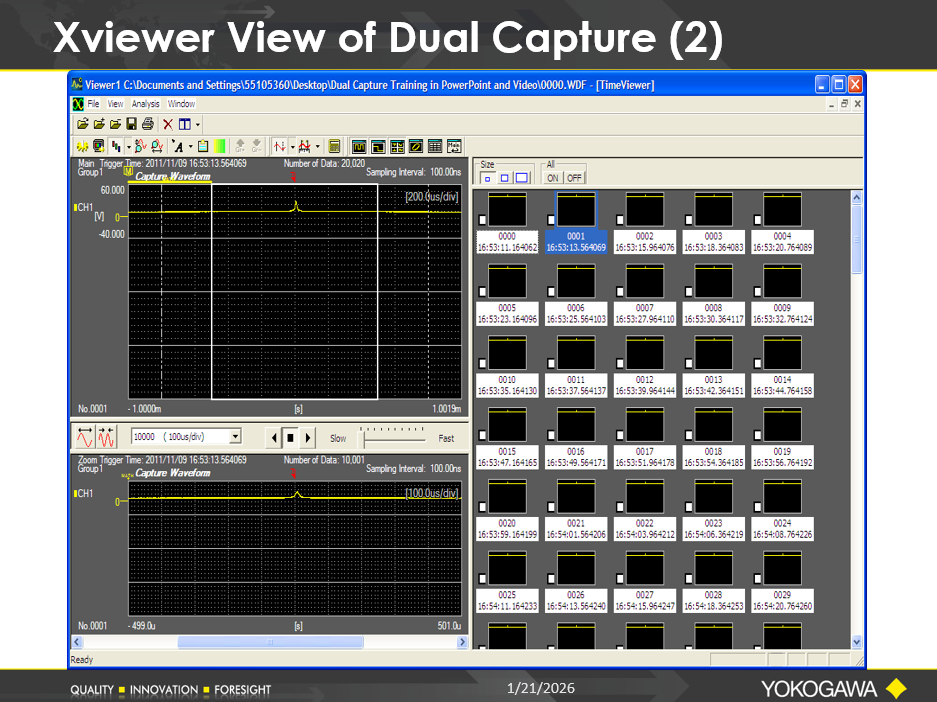

DL850 듀얼 챕처(Dual Capture)모드를 사용하는 방법에 대한 종합적인 안내를 위해, 아래 그림을 확인하시기 바랍니다.

DL850 ScopeCorder의 V Scals SPAN 모드는 확대(Zoom)창의 상•하 표시 한계를 조정하는데 사용할 수 있습니다.

V Scale SPAN 모드를 최적화하여 최고의 해상도로 측정하려면 아래 절차를 따르십시오.

1. CH1부터 CH16까지의 키 중 하나를 눌러 소스 파형을 선택합니다.

2. Next 1/2 소프트 버튼을 누릅니다.

3. V Scale 소프트 버튼을 누르고 DIV를 선택합니다.

4. SCALE 로터리 노브를 사용하여 파형이 클리핑되지 않는 범위 내에서 가장 민감한 수직 스케일로 조정합니다.

5. V Scale 소프트 버튼을 다시 누르고 SPAN을 선택합니다.

6. 화살표 키 또는 조그 셔틀(Jog Shuttle)과 SET 키를 사용하여 상한(Upper Limit)과 하한(Lower Limit)을 설정합니다.

ScopeCorder 모듈은 일반적인 표준 오실로스코프의 10 디비전이 아닌 20 디비전을 가지고 있습니다.

실제로는 수직 방향으로 25 디비전이 존재하지만, 해당 모듈의 지정 정확도 범위 내를 유지하기 위해 20 디비전만 사용할 것을 권장합니다.

참고:

펌웨어를 버전1.35 이상으로 설치하거나 업데이트 했는지 확인하십시오.

수직메뉴/채널 전반에서 SPAN 조정과 관련된 변경 사항을 포함하여 여러 가지 개선 사항이 적용되었습니다.

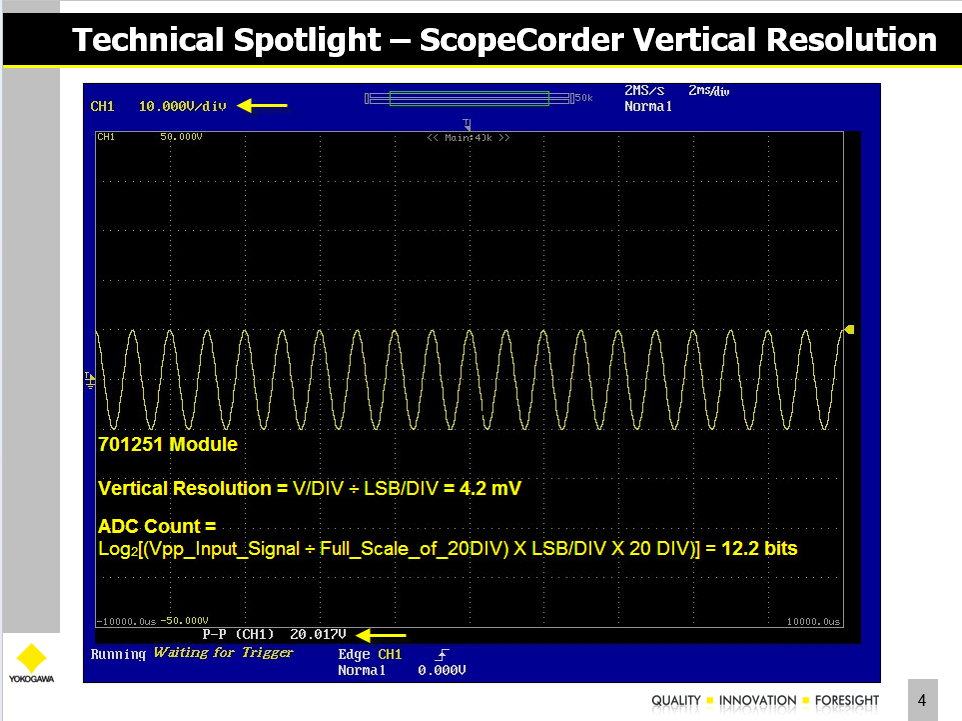

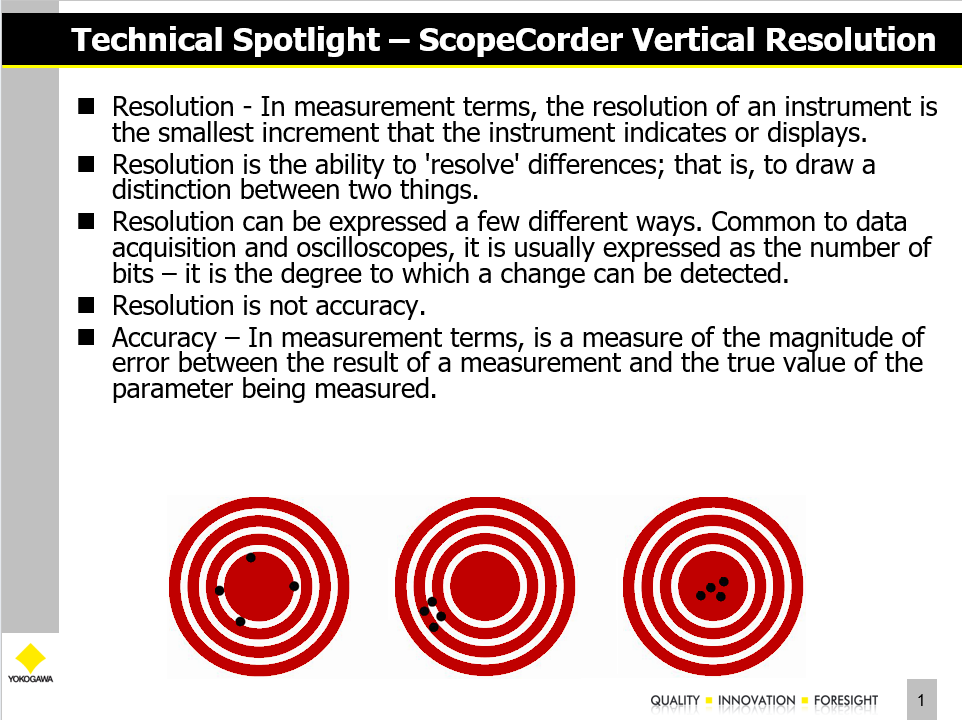

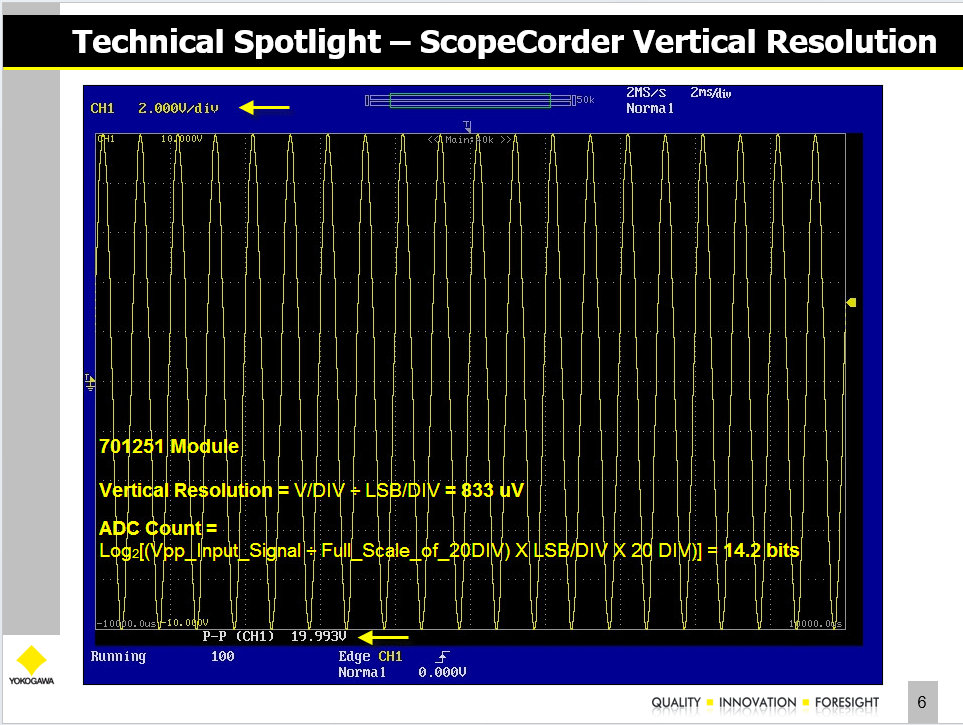

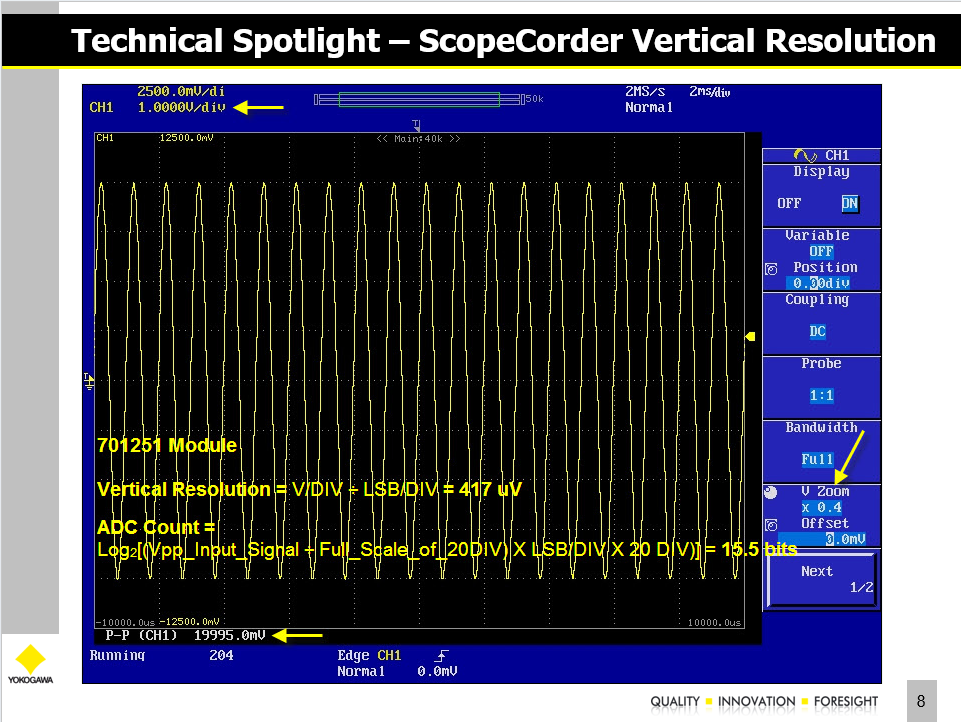

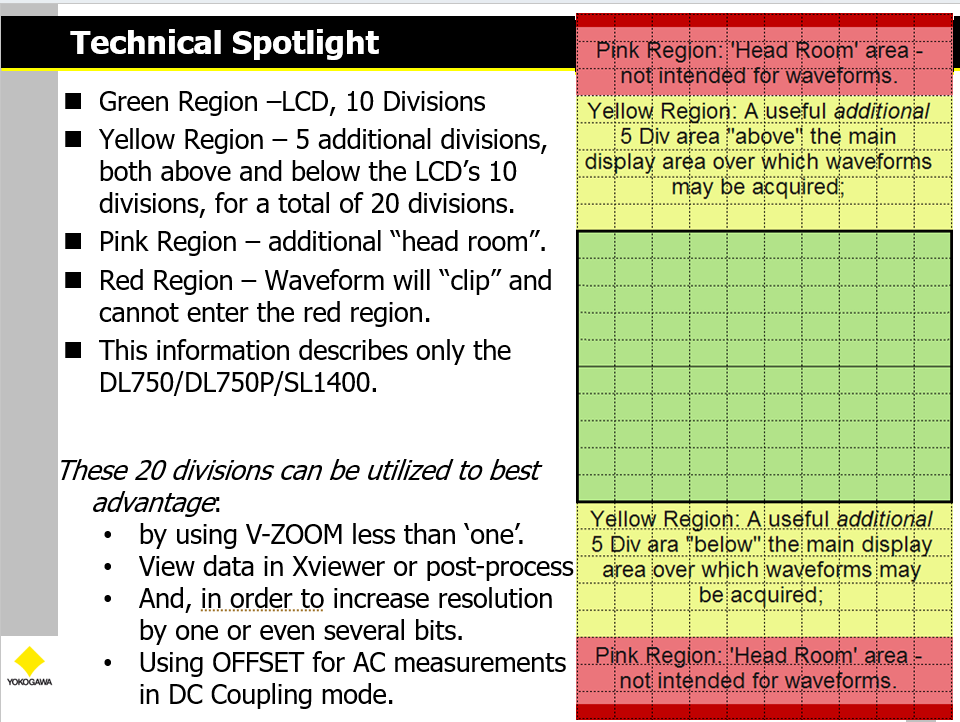

ScopeCorder의 수직 해상도에 대한 추가 정보와 상세 측정 내용은 아래그림을 확인하시기 바랍니다.

아니요,  *MATLAB에서는 WDF 파일 액세스 API를 사용하여 .WDF 파일을 읽을 수 없습니다.

WDF 파일 액세스 API에는 WdfGetScaleWave64라는 특별한 함수가 있습니다. 이 함수는 *.WDF 파일에서 데이터를 읽는 데 사용됩니다.
이 명령은 매개변수 중 하나로 **포인터(pointer)**를 사용하지만, MATLAB은 포인터를 지원하지 않으므로 이 함수를 실행하면 오류가 발생합니다.
따라서 WdfGetScaleWave64 함수만이 *.WDF 파일을 가져오고 읽는 유일한 방법입니다.

MATLAB에서 *.WDF 데이터를 읽으려면, y-Link에서 제공하는 MATLAB Control Toolkit 무료 체험판을 다운로드하시기 바랍니다.
이 Control Toolkit을 사용하면 MATLAB에서 *.WDF 데이터를 읽을 수 있습니다.
다운로드 링크

아니요,  *MATLAB에서는 WDF 파일 액세스 API를 사용하여 .WDF 파일을 읽을 수 없습니다.

WDF 파일 액세스 API에는 WdfGetScaleWave64라는 특별한 함수가 있는데, 이 함수는 *.WDF 파일의 데이터를 읽는 데 사용됩니다.
이 명령은 매개변수 중 하나로 **포인터(pointer)**를 사용하지만, MATLAB은 포인터를 지원하지 않기 때문에 이 함수를 실행하려고 하면 오류가 발생합니다.
WdfGetScaleWave64 함수만이 *.WDF 파일을 가져오고 읽는 유일한 방법입니다.

MATLAB에서 *.WDF 데이터를 읽으려면, y-Link에서 제공하는 MATLAB Control Toolkit 무료 체험판을 다운로드하시기 바랍니다.
Control Toolkit을 사용하면 MATLAB에서 *.WDF 데이터를 읽을 수 있습니다.
MATLAB Control Toolkit 다운로드 링크

WT1800 고성능 전력 분석기와 WT500 중급 전력 분석기의 STORE 기능은 NUMERIC(수치) 데이터만 기록할 수 있습니다.

반면, WT1600 디지털 전력 분석기와 WT3000 정밀 전력 분석기의 STORE 기능은 NUMERIC(수치) 데이터와 WAVEFORM(파형) 데이터를 모두 기록할 수 있습니다.

네, WT1800의 AUX 입력은 수학 함수에서 사용할 수 있습니다.

예를 들어, AUX 입력을 사용하여 DC 버스 입력을 측정하려는 경우(입력 요소가 연결되어 있지 않은 상태)에는, 하나의 AUX 입력을 원하는 전압으로, 다른 AUX 입력을 전류용으로 스케일링합니다.
그런 다음, 수학 함수에서 수식을 AUX1() × AUX2()로 입력합니다.
비록 AUX 입력에 실제 입력 요소가 없더라도, 수식을 입력할 때 괄호 ()는 반드시 필요합니다.

네, 700929 절연 프로브를 비절연 입력 모듈과 함께 사용할 수 있습니다.

네,  Xviewer 또는 LabVIEW를 사용하여 GPIB로 DL850/DL850을 원격 제어하면서, 이더넷 인터페이스를 통해 공유 네트워크 드라이브에 데이터를 저장할 수 있습니다.

아니요.

AQ9335와 AQ9335C는 기본 외형은 동일하지만, AQ9335C는 AQ2200 시리즈 센서 모듈에 맞도록 내부 구조가 약간 변경되어 정확도를 최적화했습니다.
따라서 AQ2200 시리즈 센서 모듈에는 AQ9335C가 필요합니다.
