FAQ

예, AQ2200-141/-142 FP-LD 모듈에는 내장 아이솔레이터가 있습니다. 아이솔레이션 수준은 35dB입니다.

DL850/DL850V ScopeCorder를 처음 사용하는 경우이거나, 오랜만에 장비를 다시 사용하는 경우, DL850 자기주도 학습용 워크북은 시작을 위한 훌륭한 가이드입니다.

이 워크북에는 총 18개의 단계별 실습이 포함되어 있으며, DL850/DL850V가 제공하는 다양한 기능 중 일부를 익힐 수 있습니다.

예를 들어 다음과 같은 기능들이 포함되어 있습니다:

Action-On 트리거

실시간 기록 (Real Time Recording)

듀얼 캡처 (Dual Capture)

장비 설정 저장 및 불러오기

파형 데이터 저장 및 불러오기

•  DL850 Workbook Rev. 1.20.pdf
•  DL850 Workbook Rev. 1.20.pptx

첨부된 파일에는 USB를 통해 DL850 ScopeCorder에서 데이터를 조회하여 Time/Div 설정 값을 가져오고 표시하는 API가 포함된 Excel 스프레드시트가 들어 있습니다.

Excel API 사용 방법:

파일을 다운로드한 후 원하는 위치에 압축을 해제합니다.

아래 링크를 클릭하여 Yokogawa USB 드라이버가 설치되어 있지 않은 경우 설치합니다.

https://y-link.yokogawa.com/YL008.po?V_ope_type=Show&;Download_id=DL00002094&Language_id=EN

계측기와 PC를 USB 케이블로 연결합니다.

"Sample-USB DL850.xls" 파일을 엽니다.

DL850의 시리얼 번호를 입력합니다.

"Communication Check" 버튼을 클릭합니다.

"Query T/Div" 버튼을 클릭하여 데이터를 조회합니다.

•  EXCEL-Sample-DL850.zip

DL850 ScopeCorder의 G3 Power Measurement 옵션을 사용하여 정현파 전류 버스트의 전력을 계산할 수 있습니다.

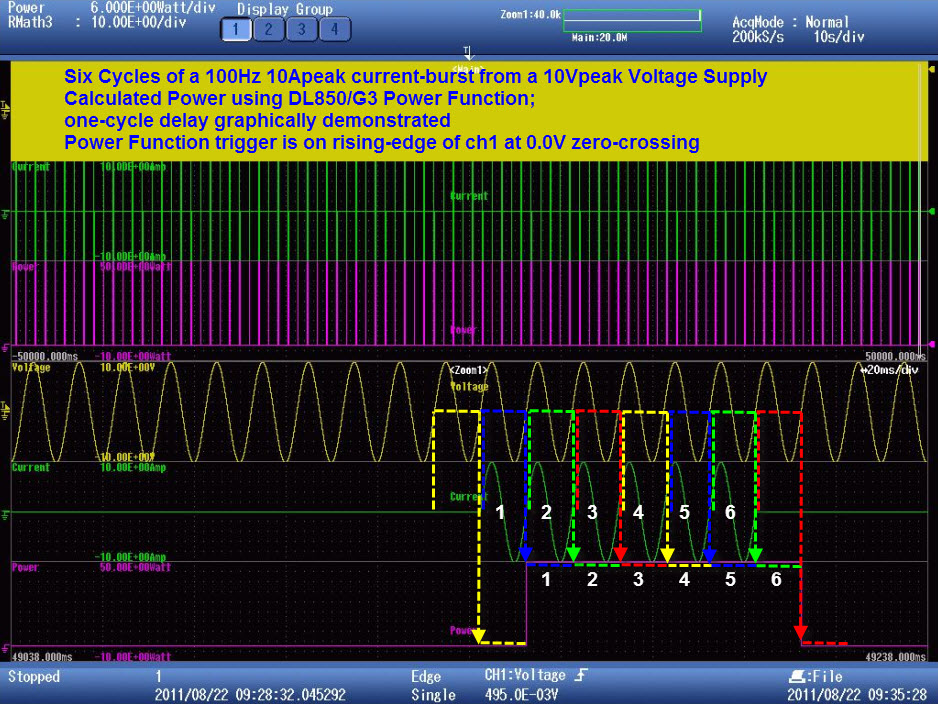

DL850 G3 전력 기능의 화면 예시는 아래 이미지를 참고하시길 바랍니다.

해당 스크린샷은 DL850 펌웨어 버전 1.35에서 촬영되었습니다. G3 전력 기능을 사용하여 정적인 10Vpeak 전압 공급에서 발생하는 100Hz, 10Apeak 전류 버스트의 6사이클을 측정했습니다.

트리거는 CH12의 상승 에지(rising edge)에서 0.0V 제로 크로싱(zero-crossing)에 맞추어 설정되었습니다.

DL850 G3 전력 기능은 한 사이클 지연(one-cycle delay)을 두고, 각 사이클별로 전력(Watt)을 계산하도록 사용되었습니다.

DL850 ScopeCorder를 사용하여 파형 데이터를 *.CSV 및 *.WDF 형식의 ASCII 파일로 직접 저장했습니다 (Xviewer 변환이 아님). 제공된 샘플 파일들은 동일한 파형 데이터를 포함하고 있으며, 총 300,300개의 데이터 포인트로 구성되어 있습니다.

Xviewer에서 *.WDF 헤더를 사용할 때 표시되는 ‘Trigger Time’과, *.CSV 파일을 Excel에서 열었을 때의 ‘Time’ 행은 트리거 시간을 나타냅니다. 트리거 시간은 Xviewer의 메인 획득 창 중앙에 표시되며, 두 데이터 포인트 사이에 위치합니다. 트리거 레벨은 좁은 히스테리시스(narrow hysteresis)를 사용하여 정확히 0V로 설정되었습니다.

Xviewer에서 트리거의 기본 위치는 중앙에 있습니다. 이는 데이터 포인트 수가 짝수(예: 샘플 파일의 300,300개)인 경우, 정확한 중앙값을 특정할 수 없음을 의미합니다. 300,300개의 데이터를 절반으로 나누면, 중앙은 두 데이터 포인트 사이에 위치하게 됩니다. 이론적으로 Xviewer에서의 중앙(트리거 위치)은 샘플 번호 150,149와 150,150 사이에 있어야 합니다. 그러나 커서를 해당 위치(150,149 및 150,150)에 놓으면 전압 값이 0으로 측정되지 않습니다. 실제로는 트리거가 그보다 이전 지점에서 이미 발생한 상태입니다. 이러한 Xviewer에서의 오프셋은 DL850에서 설정된 좁은 히스테리시스에 의해 발생합니다.

또 다른 예로, *.CSV 파일에서는 0V 트리거가 149,480번째 행에서 발생하며, 이는 Xviewer에서 샘플 번호 149,464에 해당해야 합니다. 그러나 Xviewer에서 샘플 번호 149,464에 커서를 두면 측정값이 583.33µV로 나타납니다. 실제 Xviewer에서의 0V 트리거는 샘플 번호 149,463에서 발생합니다. 이처럼 트리거 시간은 히스테리시스 오프셋으로 인해 트리거 레벨과 수평 방향으로 어긋나며, 이러한 현상은 모든 DL 시리즈 스코프 제품에서 나타납니다.

•  0000.CSV
•  0000.WDF
•  Pic_1.jpg
•  Pic_2.jpg

문제:
DL850 ScopeCorder의 .WDF 파일이 Xviewer 1.64에서 열리지 않음

해결 방법:
최신 버전으로 업데이트하십시오 (현재 버전: 1.72).

WDF 파일이란 무엇인가?
.WDF 파일은 파형 설계(waveform design) 등 다양한 용도로 사용될 수 있는 파일 형식입니다.

WDF 파일을 보는 방법
.WDF 확장자를 가진 파일은 사용하는 프로그램에 따라 서로 다른 용도로 사용될 수 있습니다.
Xviewer 1.64에서 .WDF 파일이 열리지 않는 경우, 최신 버전(1.72)으로 업데이트하시기 바랍니다.

DL750 ScopeCorder 버전 6.xx 파일(WVF/HDR) 자동 이름 지정이 NetDrive에서 작동하지 않음
(첫 번째 파일은 정상적으로 기록되지만, 그 이후 자동 이름 지정이 제대로 작동하지 않음)

이 문제는 MICROSOFT FTP SERVER를 FTP 서버로 사용할 때 확인되었습니다.

해결 방법:
FileZilla Server와 같은 다른 FTP 서버 사용을 고려해 보십시오.
이 문제는 LIST, RENAME, WRITE, READ 등과 같은 폴더 권한(보안)과 관련이 있을 수 있습니다.

DL 시리즈 오실로스코프에서 상승 시간 또는 하강 시간이 측정되지 않는 경우, 이는 **비대칭 파형(asymmetric waveform)**을 측정하려고 하기 때문일 수 있습니다.

DL 시리즈 오실로스코프에서는 비대칭 파형을 관측할 때 자동 상승/하강 시간 측정이 불가능합니다.

이 경우, 커서(cursor)를 두 개 사용하여 distal, mesial, proximal 기준 레벨을 수동으로 설정해야 합니다.

이 문제는 다음과 같이 설명할 수 있습니다:

진폭 A를 가진 파형의 하강 구간을 관측하면 FALL 시간은 정상적으로 측정됩니다.

동일한 파형의 상승 구간을 관측할 때, 진폭 B가 A와 다를 경우 (A > B 또는 B > A), RISE 시간은 올바르게 계산되지 않습니다.

이는 FALL 시간을 측정할 때 설정된 최대값(max 값)이 기준으로 유지되는데, 상승 구간에서는 그 최대값에 도달하지 않기 때문에 발생합니다.

즉, 두 파형은 비대칭이며 서로 다른 최대값을 가지게 됩니다.

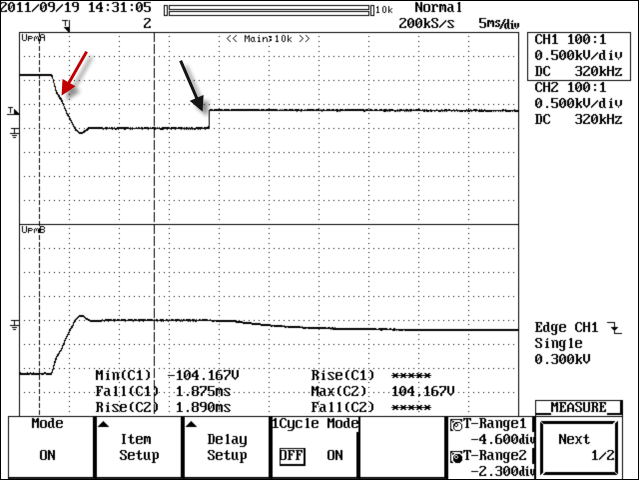

첨부된 DL1600 스크린샷 예시를 참고하면:

CH1의 상승 스텝은 약 500V이며, 기준 레벨은 다음과 같습니다:

Distal: 90% → 0.9 × 500 = 450

Mesial: 50% → 0.5 × 500 = 250

Proximal: 10% → 0.1 × 500 = 50
