FAQ

Gemini의 응답

아니요, DL1540C/CL은 컬러 TFT LCD 화면을 사용합니다. 모니터 출력은 VGA 출력 기능(옵션)을 통해 지원됩니다.

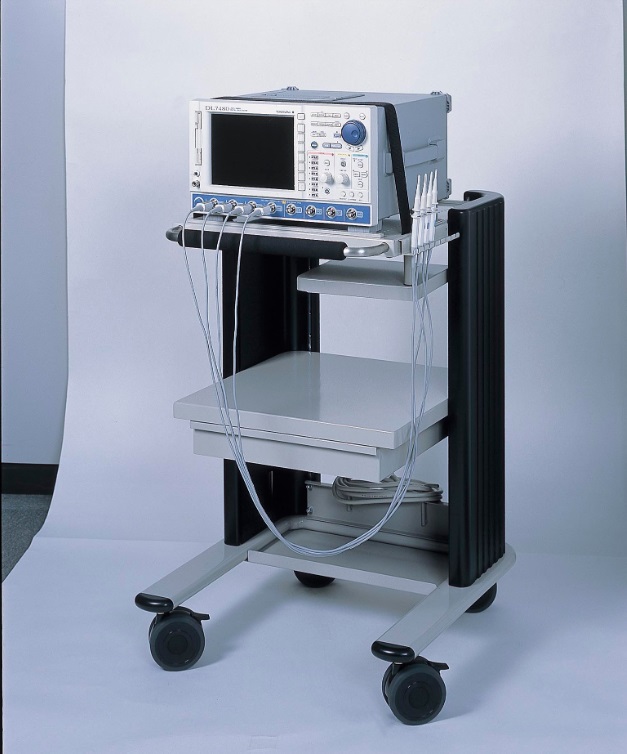

ScopeCorder 계측기 카트의 스크린샷 이미지를 참고하여 주세요.

SL1400 ScopeCorder LITE 초보자에게 적합한 간단한 연습 문제가 포함된 첨부 파일 "Self-Paced Exercises for SL1400.PDF"를 참조하십시오.

Self-Paced Exercises for SL1400.PDF

아니요, 디지털 오실로스코프 DL1540, DL1540L, DL1540C 및 DL1540CL의 전원 공급부는 100-120VAC와 220-240VAC 사이를 자동으로 전환합니다.

DL1520 및 DL1520L의 전원 공급부는 제품 주문 시 지정되며, 전원 선택 스위치가 없어 제품 출고 후에는 변경할 수 없습니다.

질문:

DL9000 오실로스코프가 일반 트리거 모드이고 파형 기록이 전혀 이루어지지 않은 상태(즉, 오실로스코프가 트리거되지 않은 상태)에서 `:Waveform:Record` 또는 `:History:Record? Minimum` 명령어를 사용하여 기기에 쿼리를 실행하면 오류가 아닌 0 값이 반환됩니다. 히스토리 파형 기록 번호는 0부터 참조되지만, 기기가 트리거되지 않은 상태에서 쿼리 명령이 0 값을 반환하면 해당 파형이 '유효하지' 않을 가능성이 있습니다. `:History:Record? Minimum` 쿼리 명령이 반환하는 값이 유효한 파형, 즉 기기가 트리거되어 파형 기록이 이루어진 것인지 확인할 수 있는 방법이 있을까요?

답변:

네, 파형이 '유효'한지 여부를 판단하려면 장비가 트리거되었는지 확인해야 합니다. 등록된 확장 이벤트를 모니터링해야 합니다. 트리거가 발생하지 않았다면, 파형이 수집되지 않았기 때문에 이전의 모든 파형은 '유효하지 않음'으로 간주됩니다.

이 방법은 확장 이벤트 레지스터의 비트 2를 모니터링하는 것입니다. 비트 2(트리거 대기)는 DL9000이 트리거 발생을 기다리는 동안 논리 1로 설정됩니다. 먼저 전환 필터를 설정하여 비트 2를 RISE 또는 FALL로 모니터링해야 합니다. RISE는 조건 레지스터의 지정된 비트가 0에서 1로 변경될 때이고, FALL은 조건 레지스터의 지정된 비트가 1에서 0으로 변경될 때입니다. 전환 필터를 설정하는 명령은 예를 들어 `:STATUS:FILTER2 FALL`입니다. 이 경우 전환 필터 1은 비트 2가 1(DL9000이 트리거를 기다리는 중)에서 0(트리거 발생)으로 변경될 때를 감지합니다. 그런 다음 확장 이벤트 레지스터의 상태를 쿼리하여 값이 반환되면 전환 필터가 지정된 비트의 변경을 감지했음을 알 수 있도록 해야 합니다.

요약하자면…

• :STATUS:FILTER3 FALL – 트리거 발생 시점을 감지하도록 전환 필터를 설정합니다. 이 설정은 한 번만 하면 됩니다.

• :STATUS:EESR? – 조건 레지스터의 상태를 조회합니다. 값이 반환되면 DL9000이 트리거된 것이며 이전 파형이 유효한 것입니다.

확장 이벤트 레지스터의 예시 정의는 DL9000 통신 인터페이스 사용자 설명서 6-5페이지에서 발췌한 첨부 이미지를 참조하십시오.

추가 참고 사항:

이 방법은 일부 명령어가 다를 수 있지만 다른 Yokogawa DL 시리즈 오실로스코프 및 ScopeCorder에도 유효합니다.

Yokogawa DL850 스코프코더 왜곡 보정

전류 프로브를 사용할 때 DL850 스코프코더에서 디스큐를 수행할 필요는 없습니다. 요꼬가와 DL850 스코프코더는 디스큐를 수행하기에 충분한 해상도를 가지고 있으며 시간 오프셋을 감지할 수 없습니다.

일반적으로 디스큐 값은 0.01ns 간격으로 ±100ns 범위 내에 있습니다. 즉, 100ns 미만의 스큐 레벨의 경우 스큐 측정 해상도는 0.01ns여야 합니다. 그러나 최대 100Ms/s 모듈을 장착한 DL850 ScopeCorder의 해상도는 10ns에 불과합니다. 10Ms/s 모듈을 장착한 경우 해상도는 100ns입니다. 두 모듈 모두 스큐를 감지하기에는 해상도가 부족합니다.

DLM2000 사용 설명서 IM710105-01E에서 발췌한 기울기 보정 설명 파일을 다운로드하십시오. 전체 구성, 기능, 준비, 측정, 작동, 사양 등에 대한 자세한 내용은 DL850 스코프코더 설명서 및 시작 안내서를 참조하십시오.

우리는 올인원 프린터보다는 HP 순수 프린터를 추천합니다. 올인원 프린터는 가끔 드라이버 충돌이 발생할 수 있기 때문입니다.

또한 Epson/Seiko 프린터는 때때로 사양이 변경될 수 있습니다. HP 프린터가 가장 안정적입니다.

당사는 DL850과의 호환성을 확인하기 위해 다음 IRIG 발생기를 테스트했습니다.

ES101(ESE)

http://www.ese-web.com/101.htm
