문제:
Xviewer Math 버전 1.35에서 WVF 파일을 열고 수학 함수(MATH)를 수행한 후(표시 설정, 스케일 설정 등 조정) 설정 정보를 .XML 파일로 저장하면,
다음에 WVF 파일을 열 때 MATH 채널이 표시되지 않습니다. (수학 설정, 공식, 상수는 유지됨).
해결 방법:
Xviewer Math 설치를 최신 버전으로 업그레이드 하여주세요.
(업그레이드 이후에도 동일한 문제가 발생할 경우, YOKOGAWA 담당자에게 문의해 주시기 바랍니다.)
Xviewer는 파형 데이터를 .FLD 데이터로 저장합니다.
VBA를 통해 해당 파형 데이터에 접근하는 방법 예시는 다음과 같습니다:
예시
1) “OK.FLD” 파일을 “C:temp”로 복사하십시오.
2) 매크로 기능을 활성화하고 floatread.xls를 열어주십시오.
3) Excel 도구 메뉴 -> 매크로 -> Visual Basic 편집기
4) F5 키를 누르세요. (실행)
5) UserForm1-View에서 기록 길이(RecordLength)와 채널 수(Number of Channel)를 입력한 후 “읽기(READ)”를 클릭하세요.
6) FLD 데이터가 Excel 시트에 로드됩니다.
데이터 포인트는 32비트 부동 소수점 형식으로 저장됩니다.
데이터 순서는 리틀 엔디안(Intel 형식)입니다.
확장자는 .fld입니다.
부동 소수점(FLD) 형식은 매우 간단합니다.
자세한 설명이 필요 없습니다.
수집 메모리에 저장된 샘플링 데이터는 지정된 범위를 사용하여 변환된 후 32비트 IEEE 부동 소수점 형식으로 파일에 저장됩니다.
데이터 표기법은 리틀 엔디안(Intel 형식)입니다.
즉, 32비트(4바이트) 수집 데이터는 채널 순서(order)로 구성됩니다.
이는 32비트(4바이트) 데이터 형식으로만 이루어져 있습니다.
각 수집 데이터는 32비트(4바이트) 단위로 추출할 수 있습니다.
이상입니다.
WTViewerFree를 사용하여 데이터를 CSV 형식으로 자동 저장할 때,
바이러스 버스터(Virus Buster)와 같은 안티바이러스 소프트웨어의 부하 증가로 인해 메모리 부족 현상이 발생할 수 있습니다.
데이터 저장 시간이 길어질수록 CSV 파일 크기는 계속 증가하고 CPU 물리 메모리는 지속적으로 사용됩니다.
CPU 물리 메모리가 100%에 도달하면 메모리 부족 오류가 발생하고 소프트웨어가 멈출 수 있습니다.
WTViewerFree로 데이터를 자동 저장할 때는 일시적으로 안티바이러스 소프트웨어를 비활성화하여 주시기 바랍니다.
고조파 측정 모드 (Harmonic Measurement Mode)에서 φU1(1) − U2(1) 기능을 사용하여 위상차를 측정할 수 있습니다.
이 모드에서 배선방식 (Wiring Pattern)을 1P2W로 설정하면 PZ4000은 측정값을 표시하지 않고 (----)로 표시합니다.
φU1(1) − U2(1) 의 측정값을 표시하려면 배선방식을 3P3W로 설정해야 합니다.
또한 위상차는 고조파 측정모드의 백터(Vector)표시화면에서도 확인할 수 있습니다.
DL9000디지털 오실로스코프를 사용하여 701912, 701913 또는 701914 Active Probe의 오프셋을 측정할 수 있습니다.
Active Probe의 오프셋 사양은 ±2mV 입니다. 오프셋을 측정하려면 아래 절차를 따르십시오.
1. 프로브연결 : 프로브를 DL9000에 연결합니다.
2. 예열 : 가장 정확한 측정을 위해 오실로스코프를 30분 동안 예열합니다.
3. 채널선택 : CH1~CH4 키 중 하나를 눌러 해당 채널을 선택합니다.
4. 커플링 설정 : Coupling 소프트 버튼을 누르고 DC50을 선택합니다.
5. 프로브 비율 설정 : Probe 소프트 버튼을 누르고 1:1을 선택합니다.
6. 페이지 이동: Next 1/2 소프트 키를 누릅니다.
7. 오프셋 취소 설정 : Offset Cancel 소프트 키를 눌러 ON으로 설정합니다.
8. 대역폭 제한 : Bandwidth 소프트 버튼을 누르고 1MHz를 선택합니다.
9. 고해상도 모드 : ACQ ⇒ Hi-Res Mode 소프트 버튼을 눌러 ON을 선택합니다.
10. 입력단 단락(Short) : wire, paper clip 또는 이와 유사한 도구를 사용하여 프로브의 입력단자를 서로 연결(쇼트) 합니다.
11. 트리거 모드 : TRIG MODE/HOLD OFF키를 누르고 Auto를 선택합니다.
12. 시간축 설정 : T/Div 노브를 돌려 10us/div 로 설정합니다.
13. 측정 : 수평커서 (Horizontal Cursors)를 사용하여 오프셋 값을 측정합니다.

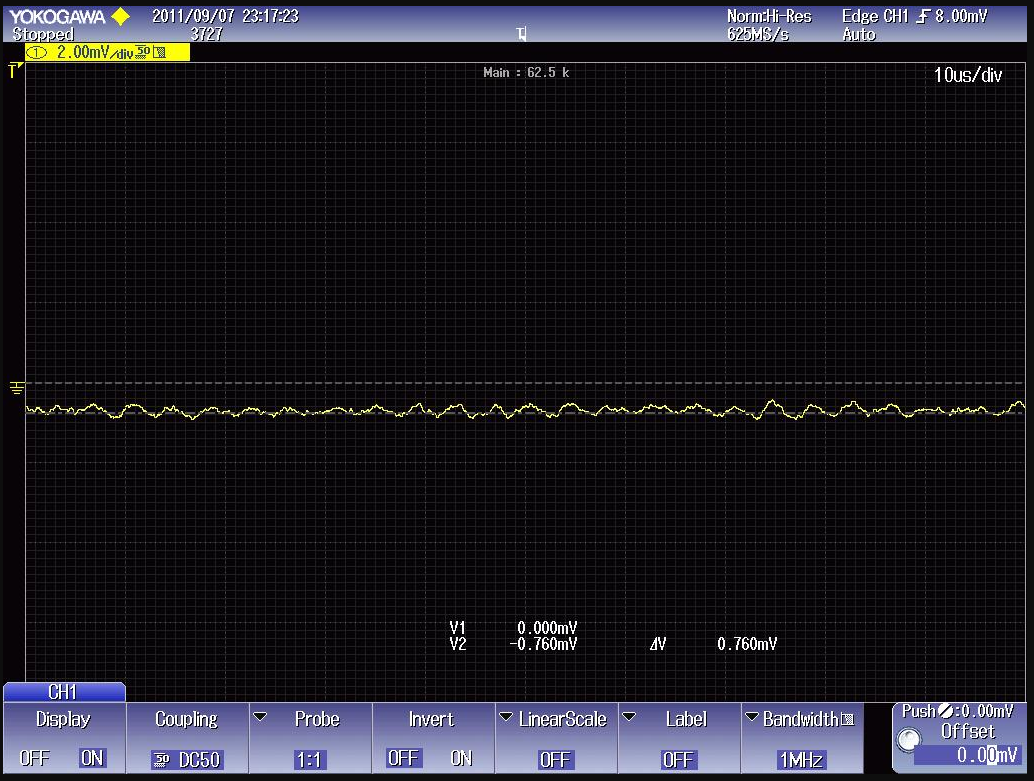

첨부된 이미지 파일에서 701912 프로브의 오프셋 측정 스크린샷 예시를 확인해 보시기 바랍니다.

WT1800에서 돌입 전류를 측정하려면, 사용자 정의 함수인 IPPEAKMAX() 를 Max Hold 기능과 함께 정의하여 사용해야 합니다.
WT1800을 위한 계측기 설정 및 단계별 측정 방법을 포함한 완전한 튜토리얼이 마련되어 있으니, 첨부된 WT1800 돌입 전류 측정 튜토리얼 PDF를 다운로드하여 확인하시기 바랍니다.
afd297d7c03fba572e18a698e52094e2cc61a624.pdf
DL 시리즈 계측기는 트레이스 간 지연 또는 채널 간 지연을 측정할 수 있습니다.
측정된 출력 값은 시간(Time) 또는 각도(Degree) 로 표시할 수 있습니다.
DL850 스코프코더(Scopecorder)에서 지연을 측정하려면 아래 절차를 따르십시오:
1. 소프트 키를 사용하여 Measure>> Measure Mode ON을 누릅니다.
2. Measure Setup 소프트 키를 누른 후 Source Trace를 선택합니다.
3. Delay Setup 소프트 키를 눌러 설정 메뉴를 표시합니다.
4. Job Shuttle/Arrow keys 를 눌러 설정 메뉴를 표기합니다.
5. 검출하려는 에지의 극성(Polarity)를 상승(Rising)또는 하강(Falling)으로 설정합니다.
6. 측정 시작 시점으로 사용할 Edge Count를 설정합니다.
7. Reverence를 Trace 또는 Trigger중에서 선택합니다.
8. ESC를 누릅니다.
지연 측정에 대한 자세한 예제는 첨부된 PDF파일을 다운로드하여 확인하시기 바랍니다.
참고 : 트리거가 없는 ROLL 모드에서 T/Div ≥ 100 mn/Div인 경우, 지연 측정을 표시하려면 STOP버튼을 눌러야 합니다.
AQ6319 및 AQ6370 시리즈 광 스펙트럼 분석기(Optical Spectrum Analyzer)를 사용하여 고비트율 변조 신호의 OSNR 측정을 수행하는 방법에 대한 지침은 첨부된 애플리케이션 노트를 다운로드하여 확인하시기 바랍니다.
DL850 ScopeCorder는 /G3 실시간 수학(Realtime Math)옵션에 포함된 다항식 (Polynomial) 기능을 사용하여 입력 신호를 선형화할 수 있습니다.
다항식 (Polynomial) 기능은 선택된 소스파형에 대해 4차 다항식계산을 수행합니다.
다항식 (Polynomial) 기능을 사용하여 입력신호를 선형화화려면 다음 절차를 따르십시오.
1. CH1~CH16 키 중 하나를 눌러 소스채널을 선택합니다.
2. RealTime Math 소프트 버튼을 눌러 ON으로 설정합니다.
3. RealTime Math Setup 소프트 버튼을 누릅니다.
4. Arrow 키와 SET 버튼을 사용하여 동작을 Polynomial로 설정합니다.
5. Source waveform(소스파형)을 선택합니다.
6. Jog Shuttle을 사용하여 다항계수 A,B,C,D,E를 설정합니다.
DLM Mixed Signal Oscilloscope에는 /F1~/F4 옵션으로 제공되는 직렬버스분석기능이 있습니다.
이 옵션에는 CAN, LIN, UART, I2C, SPI 프로토콜이 포함됩니다.
하지만 여기에 사용자 정의 직렬 버스 분석(User-Defined Serial Bus Analysis) 기능이 하나 더 있으며, 이는 추가 옵션이 아닌 표준기능으로 제공됩니다.
