FAQ

현재 중국에 있는 제품이 교정(calibration)이나 수리가 필요한 경우, 제품을 현지 요꼬가와 서비스센터 또는 요꼬가와 중국 서비스 및 수리센터 (YOKOGAWA China Service & Repair Center)로 반송할 수 있습니다.

주의:

보증서비스 (warranty service)의 경우, 수리를 위해 제품을 현지 요꼬가와 서비스 센터로 반송해야할 수도 있습니다.

문의처 :

Yokogawa Shanghai Trading Co.,Ltd.

http://www.yokogawa.com/cn-ysh/

주소 :

4F TowerD, Cartelo Crocodile Building

No.568 West Tianshan Road

Shanghai 200335, China

전화:(86)-21-62396363

팩스:(86)-21-68804987

소프트 메뉴가 스크린샷에 저장되지 않도록 하려면 Utility 메뉴에서 Mode를 Normal로 설정하면 됩니다.

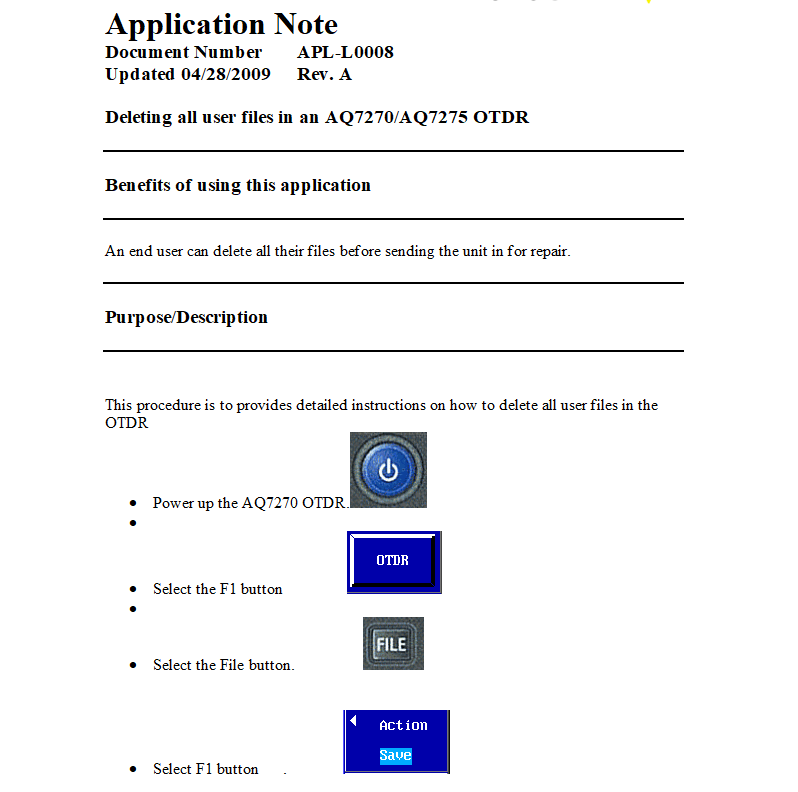

AQ7270 또는 AQ7275 Optical time Domain Reflectormeter (OTDR)의 내부 메모리에서 모든 사용자 파일을 삭제하려면, 아래 절차를 따르세요.

1. AQ7270 또는 AQ7275 OTDR의 전원을 켭니다.

2. OTDR 소프트 키를 누릅니다.

3. FILE 키를 누릅니다.

4. ACTION 소프트 키를 누릅니다.

5. 화살표 키를 사용하여 Delete를 선택한 후 ENTER를 누릅니다.

6. FILE TYPE 소프트 키를 누릅니다.

7. 화살표 키를 사용하여 *.*를 선택한 후 ENTER를 누릅니다.

8. 드라이브가 Int. Memory로 설정되어 있는지 확인합니다.

9. ALL SELECT 소프트 키를 누릅니다.

10. DELETE를 누릅니다.

11. ACTION 소프트 키를 누릅니다.

12. 화살표 키를 사용하여 DeleteFolder 를 선택한 후 ENTER를 누릅니다.

13. SELECT/DESELECT 소프트 키를 누릅니다.

14. DELETE 소프트 키를 누릅니다.

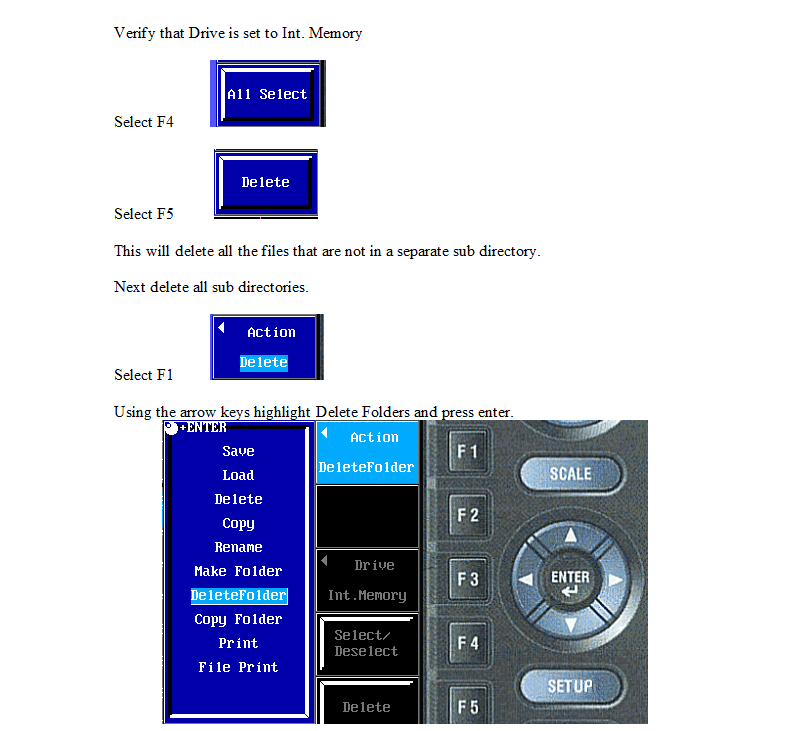

아래 그림가이드를 참고하시면 더 쉽게 이해가 가능합니다.

사용자 정의 수학 기능(G2옵션)이 있는 DLM2000 Mixed Signal Oscilloscope에서는 두 전압의 비를 데시벨(dB) 단위로 계산할 수 있습니다.

두 전압의 비를 dB로 계산하는 공식은 다음과 같습니다.

dB = 20 × Log(Voltage1 / Voltage2)

다음 절차에 따라 계산을 수행하십시오.

1. MATH/REF >> Mode >> Math1 소프트 버튼을 눌러 CH1 수락(Math)을 선택합니다.

2. Operation >> User Define 소프트 버튼을 눌러 연산을 사용자 정의 수학으로 설정합니다.

3. Express 소프트 버튼을 누른 후 다음 공식을 입력합니다.

20*LOG(P.RMS(C1)/P.RMS(C2))

4. Enter를 눌러 수식을 확정합니다.

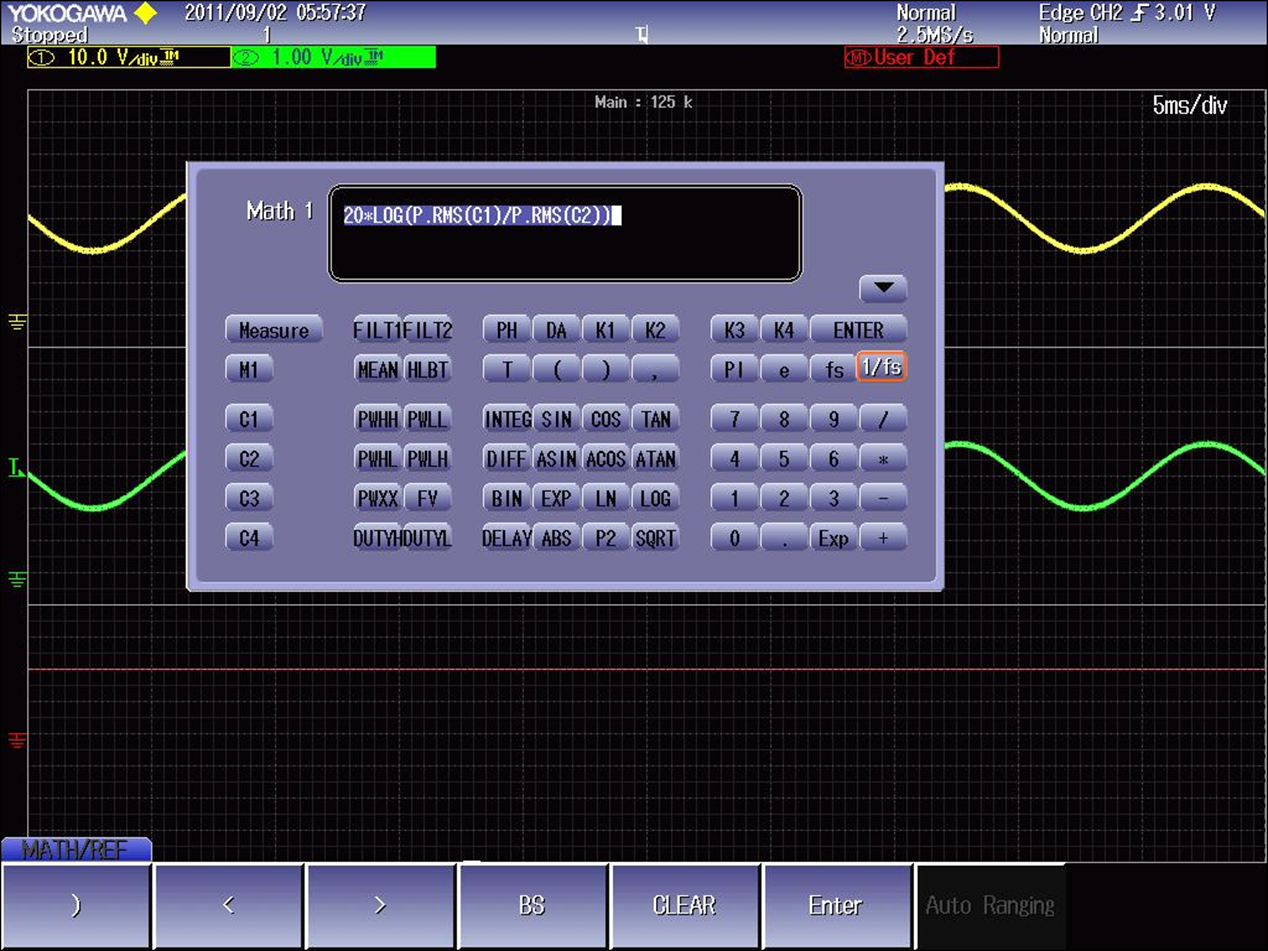

예제 화면과 계산 결과는 아래그림을 참고하시기 바랍니다.

DL850 Scope Corder에서 이진 타입(*.WDF 확장자)의 파일 크기를 계산하는 공식은 다음과 같습니다.

파일 크기 = 805kB + (DataLength × ChannelCount × HistoryCount × 2)

여기서 805kB는 헤더 정보 영역의 크기입니다.

예제

레코드 길이가 10k 인 데이터를 1채널에서 1회 히스토리 획득으로 저장할 경우:

파일 크기 = 805kB + 10k × 1 × 1 × 2 = 825kB

Xviewer 파형 뷰어 소프트웨어를 사용하면 역률(Power Factor), 유효전력(Real Power),무효전력(Reactive Power), 피상전력(Apparent Power)등 다양한 전력 분석 측정을 수행할 수 있습니다.

첨부된 ZIP파일에는 샘플 파형 두 개가 포함되어 있으며, 다음 실습을 수행하는데 사용됩니다.

계산 실습 절차

1. Xviewer Power Analysis 파일을 다운로드 하고 모든 파일을 압축 해제합니다.

2. Xviewer에서 "ZERO CURRENT LAG.WDF" 파일을 엽니다.

3. Analysis >> Waveform Parameter Settings >> Waveform Parameter...를 클릭합니다.

4. RMS 및 Int2TY항목이 체크되어 있는지 확인하고 (파란색) OK를 클릭합니다.

5. 왼쪽 마우스 버튼으로 커서 1(Cursor 1)을 조정하고, 오른쪽 마우스 버튼으로 커서 2(Cursor 2)를 조정합니다.

6. Analysis >> Math Setting....을 클릭합니다.

7. Expression 아래의 빈 칸을 클릭합니다.

8. Units: VA, Expression:C1*C2를 입력하고 OK를 클릭합니다.

9. 다시 OK를 클릭하여 메인 화면을 돌아갑니다.

10. 메인결과에서 Math1 열을 오른쪽으로 스크롤하여 피상적력 (Appraent Power)값을 확인합니다.

11. 유효전력(Real Power)는 P=Int2TY(V*I)T 여기서 T는 커서1(Cursor1)과 커서2(cursor2)의 시간차이 입니다.

12. 무효전력(Reactive Power)    Q=SQRT(S2-P2)

13. 역률(Power Factor)은 PF=P/S 입니다.

 "Xviewer Power Annlysis.xlsx"파일에 있는 값과 비교하면 됩니다.

DLM2000 채널 간 스큐 사양

DLM2000의 채널 간 스큐(Channel to Channel Skew) 공칭 사양은 1ns이하이며, 여기서 1ns는 일반적으로 최악의 경우를 나타냅니다.

채널 간 스큐 측정 방법

DLM2000 시리즈 오실로스코프에서 채널 간 스큐를 측정하려면, 두 채널의 테스트 조건이 동일해야 합니다.

이는 동일한 프로브 유형, 동일한 입력장치, 그리고 두 채널 모두 동일한 샘플링 속도로 즉정해야 함을 의미합니다.

간단한 채널 간 스큐 측정 방법은 다음과 같습니다.

1. 펑션 제너레이터 (Function Generator)를 입력장치로 사용하여 1MHz, 500mVpp, 펄스파(Pulse wave)를 출력합니다.

2. 펑션 제너레이터의 출력을 파워 디바이더 (Power Divider)에 연결합니다.

3. 파워 디바이더의 출력을 DLM2000의 CH1및 CH2에 연결합니다.

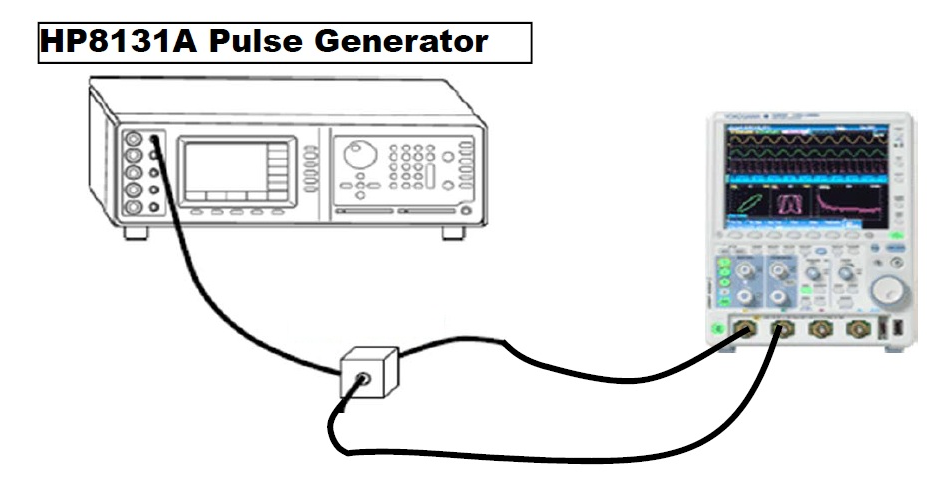

     • 설정은 아래 첨부된 이미지와 동일해야 합니다.

4. DLM2000을 100mV/div, Sampling Mode: Repetitive, Average Mode: Count 16으로 설정합니다.

5. Trigger Edge를 Positive로 설정합니다.

6. CH1과 CH2의 상승 엣지(Rising Edge) 사이의 시간 차이를 측정합니다.

오실로스코프란 무엇인가 / 오실로스코프는 무엇을 측정하는가?

오실로스코프는 전압 변화를 시간에 따라 보여주는 장치로, 전자 신호의 파형을 시각적으로 표시합니다.

오실로스코프를 사용하여 파형을 추적하는 방법

사용자는 DLM2000 오실로스코프를 사용하여 다음 작업을 수행할 수 있습니다.

오실로스코프란 무엇인가 / 오실로스코프는 무엇을 측정하는가?

오실로스코프는 전압 변화를 시간에 따라 보여주는 장치로, 전자 신호의 파형을 시각적으로 표시합니다.

오실로스코프를 사용하여 파형을 추적하는 방법

사용자는 DLM2000 오실로스코프를 사용하여 다음 작업을 수행할 수 있습니다.

     • 측정할 신호를 입력

     • 파형 표시 조건 변경

     • 트리거 설정 변경

     • 파형 측정

     • 파형 확대/축소 (Zoom in/out)

     • 파형 인쇄

     • 파형 저장

5b3df3b44c3b0b891208a537a4ff966bd8d3004d (1).pdf

파형 데이터 분석을 위해 Power Viewer (모델 253734) 소프트웨어를 사용할 수 있습니다.

그러나 단순히 파형을 확인하려는 경우에는 Waveform Viewer (모델 700919, 버전 1.23이상) 소프트웨어 사용을 권장합니다.

• Power Viewer의 체험판 (trial version)은 기능이 제한되어 있습니다.

• 두 소프트웨어의 최신 버전은 y-link에서 다운로드할 수 있습니다.

Link https://y-link.yokogawa.com/YL000.po

타임스탬프 데이터를 고해상도로 확인하려면 *.CSV 파일을 메모장 또는 워드패스로 열어야 합니다.

Microsoft Excel을 사용하여 파일을 열 경우, Excel이 타임스탬프 데이터를 반올림하여 표기하므로 고해상도 타임스캠프를 확인할 수 없습니다.

*.CSV파일은 Excel 전용 파일 형식이 아닙니다. *.CSV파일을 Excel로 열어 원본 파일 위에 저장하면, 고해상도 파형 데이터가 손상될 수 있습니다.

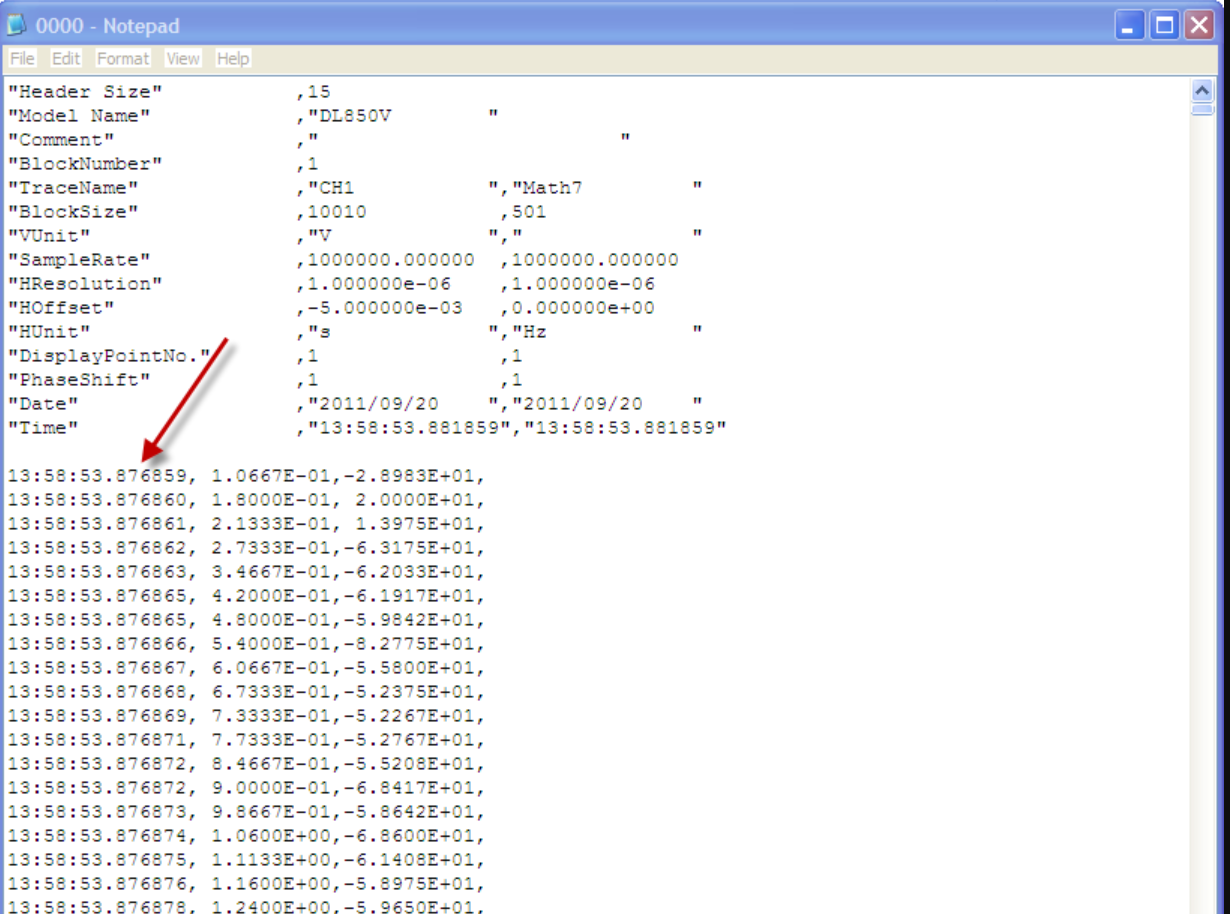

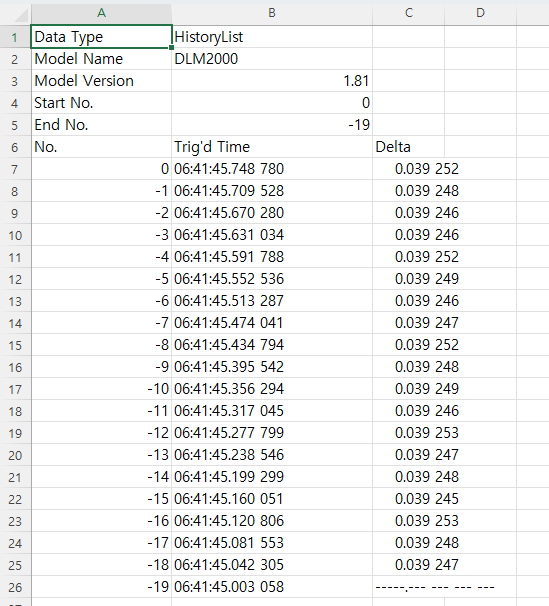

첨부된 CSV 파일은 고해상도 타임스탬프 데이터의 예시입니다. 파일을 올바르게 열었을경우, CSV 파일의 내용은 아래 notepad_example.jpg와 유사하게 표시되어야 합니다.

DLM2000 혼합 신호 오실로스코프는 히스토리 리스트에 타임스탭프 정보를 저장할 수 있는 기능을 제공합니다.

해당 기능을 사용하려면 장비의 펌웨어 버전이 1.81이상이어야 합니다. 먼저 현재 펌웨어 버전을 확인하고, 필요 시 최신 버전으로 업데이트 하십시오.

타임스탬프 정보를 저장하는 방법은 다음 두 가지가 있습니다.

타임스탬프 정보가 포함된 파형 데이터 저장

타임스탬프 정보가 포함된 히스토리 리스트 저장

히스토리 리스트에는 레코드 번호, 트리거 발생시각, 그리고 해당 히스토리 파형과 직전 히스토리 파형 간의 트리거 시간 차이가 CSV형식으로 저장됩니다.

타임스탬프 정보가 포함된 파형 데이터 저장 절차

1. 전면 패널의 History 키를 누릅니다.

2. Mode 소프트 키를 누른 후  All 을 선택합니다.

3. File 키를 누룹니다.

4. Waveform 소프트 키를 선택합니다.

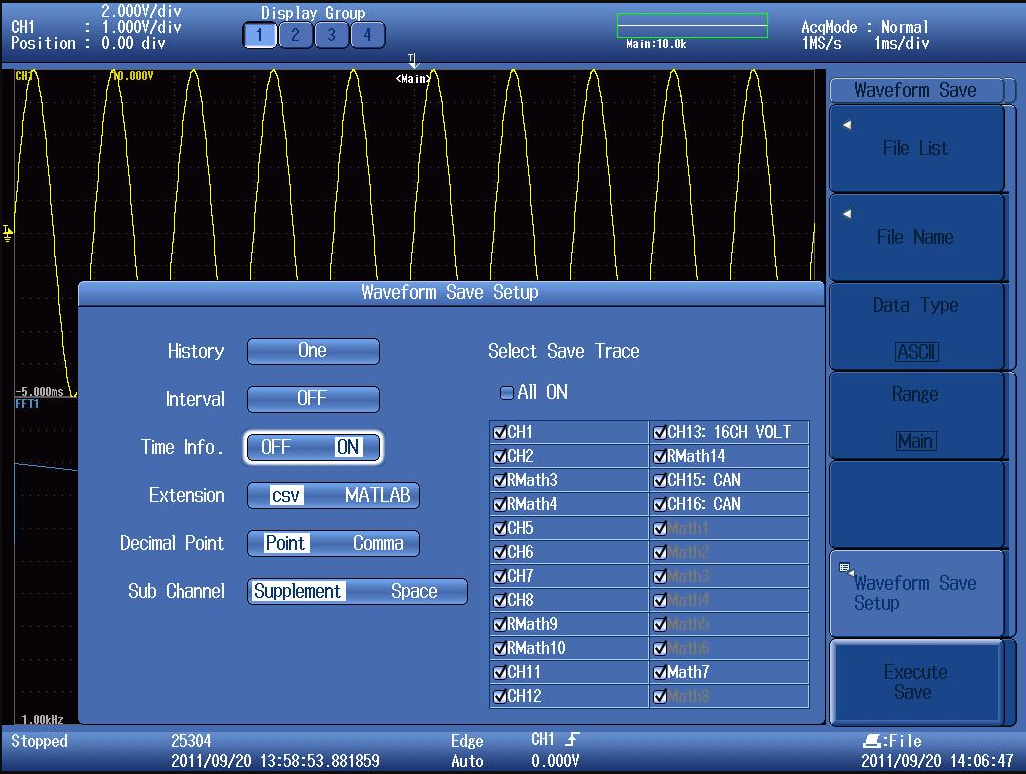

5. Data Type 소프트 키를 누른 후 ASCII with Timeinfo 를 선택합니다.

6. 플래시 메모리를 장비에 연결합니다.

7. 파일이름, 저장위치, 트레이스소스, 범위 및 압축설정을 확인합니다.

8.  Save Waveform 소프트 키를 눌러 저장을 실행합니다.

타임스탬프 정보가 포함된 히스토리 리스트 저장 절차

1. 전면 패널의 History 키를 누릅니다.

2. Mode 소프트 키를 누른 후 All을 선택합니다.

3. File 키를 누릅니다.

4. Others 소프트 키를 선택합니다.

5. Data Type 소프트 키를 누릅니다.

6. More... 소프트 키를 누른 후 History List를 선택합니다.

7. 플래시 메모리를 장비에 연결합니다.

8. 파일이름 및 저장위치를 확인합니다.

9. Save History List 소프트 키를 눌러 저장을 실행합니다.

참고:

ASCII 파일 형식의 경우, 히스토리 모드가 All로 설정되어 있더라도 히스토리 데이터는 저장되지 않습니다.
