FAQ

이 문제를 해결하기 위해 확인 및 검증해야 할 몇 가지 항목이 있습니다

1. GP-IB 연결을 확인하십시오.

   일부 계측기에는 GP-IB 커넥터 옆에 D/A 출력 커넥터가 위치해 있습니다. 사용자가 GP-IB 케이블을 D/A 커넥터에 연결한 사례가 있었습니다.

   반드시 GP-IB 케이블을 GP-IB 커넥터에 연결하십시오.

2. 기기를 GP-IB 통신 모드로 설정하십시오

   PZ4000, WT1600, WT1800, WT3000 또는 WT500 기기의 경우, 원격 제어 메뉴를 통해 기기를 GP-IB 모드로 설정하십시오.

   WT210/230의 경우, SHIFT » OUTPUT 메뉴를 사용하여 기기를 488.2 모드로 설정하십시오.

   *참고: 계측기의 GP-IB 주소를 지정할 수 있지만, 변경 사항이 적용되려면 계측기를 재시작해야 합니다.

3. PC의 GP-IB 컨트롤러 주소가 “0”인지 확인하십시오.

   PC에 GP-IB 컨트롤러가 두 개 이상 설치된 경우, WT 전력계는 반드시 주소 GPIB0을 가진 컨트롤러에 연결해야 합니다.

   WTViewer는 다른 컨트롤러 주소와는 통신하지 않습니다. 계측기 자체의 주소는 임의로 설정 가능하나 컨트롤러 주소는 반드시 GPIB0이어야 합니다.

   또한 계측기의 GP-IB 주소와 WTViewer의 GP-IB 주소를 일치시켜야 합니다.

4. 통신이 컨트롤러 프로그램/소프트웨어와 호환되는지 확인하십시오.

   “*IDN?” 명령을 컨트롤러 프로그램/소프트웨어에 전송하여 계측기가 올바른 계측기 ID를 반환하는지 확인하십시오.

   이 작업이 성공하면 컨트롤러 프로그램/소프트웨어는 WTViewer와 통신할 수 있습니다.

5. WTViewer의 GP-IB 주소가 계측기와 일치하는지 확인하십시오

   WTViewer를 실행하고 온라인 모드를 선택한 후, GP-IB를 선택하고 올바른 계측기 주소를 지정하십시오.

문제가 계속 발생할 경우, 가까운 YOKOGAWA 기술 고객 지원 센터로 문의해 주십시오.

정확한 트리거 시각 확인 :HISTORY:TIME?0 명령을 사용합니다. 여기서 0은 가장 최근에 획득한 레코드를 의미합니다.

정확한 크리거 샘플 번호 확인 :WAVEFORM:TRIGGER? 명령을 사용합니다. 스코프로부터 읽어오게 되는 샘플의 총 개수는 다음과 같습니다.

          샘플 개수 (No. of Points) = 레코드 길이 (Record Length)*1.001

트리거 샘플 번호는 첫 번째 포인트부터 계산되므로, 레코드 길이의 마지막 0.1%는 무시할 수 있습니다.

예를들어, 레코드 길이가 10k포인트라면 전체 샘플 포인트는 10,000Ⅹ1.001=10,010 포인트가 됩니다.

이때 마지막 10포인트 (10,000Ⅹ0.001=10)는 무시해도 됩니다.

시간의 영점(Time Zero)은 첫 번째 포인트부터 계산할 수 있습니다.

샘플링 속도 (Sample Rate, SR) : ':WAVEFORM:SRATE?'

트리거 위치 (Trigger Position, TP): ':WAVEFORM:TRIGGER?'

시간의 영점은 바로 이 트리거 포인트에 위치합니다.

따라서 파형 데이터의 첫 번째 포인트에 대한 상대적 시간은 SR*TR*(-1)입니다.

전체 샘플 포인트 수가 어떻게 계산되는지에 대한 자세한 정보는 첨부된 DL850 ScopeCorder 사용설명서(IMDL850-01EM) 3장을 참조하십시오.

첨부파일.pdf

DL시리즈 오실로스코프에서 파형 파라미터 계산 완료 여부를 프로그래밍 방식으로 확인하는 데에는 두 가지 방법이 있습니다.

1. :MEAS:WAIT? 명령 전송

이 명령을 사용하면 측정 단계가 완료될 때까지 다른 명령이 실행되지 않도록 보장합니다.

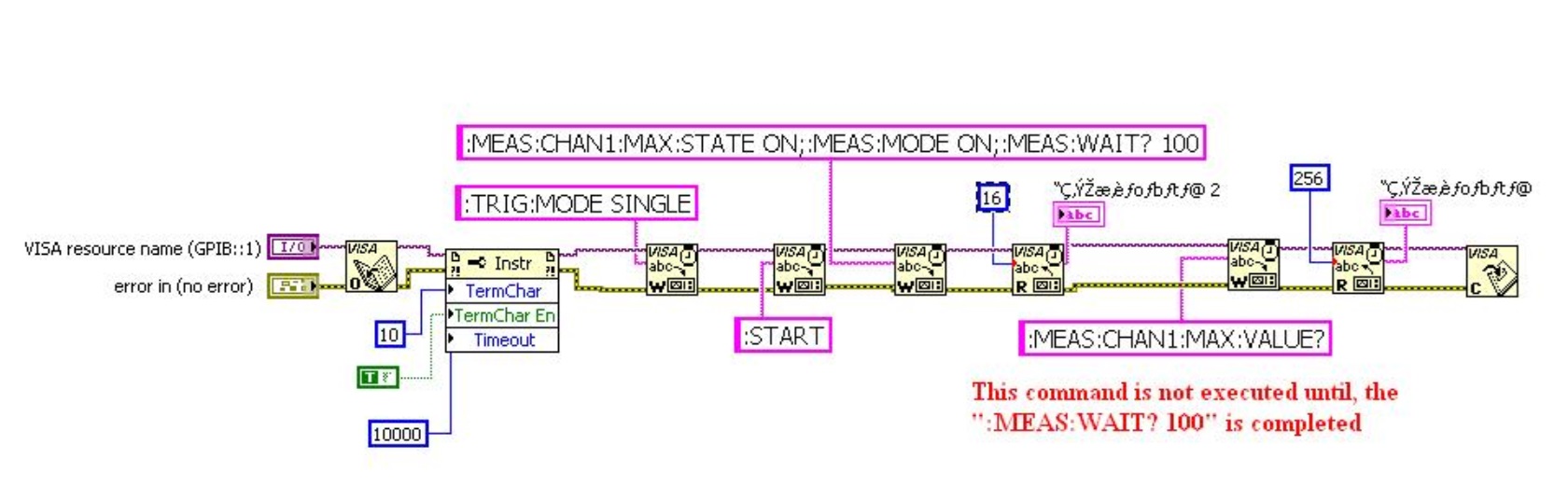

첨부된 pic1.jpg 다이어그램에서 LabVIEW로 구현된 이 방법의 사례를 확인해 보십시오.

2. 확장 이벤트 레지스터(Extended Event Register)의 Bit-8 모니터링

이 방법은 두 단계로 나누어 수행해야 합니다.  첫 번째 단계는 확장 이벤트 레지스터의 Bit-8 하강 에지(Falling Edge)를 모니터링 하도록 장비를 설정하는 것이고, 두 번째 단계는 레지스터의 값을 읽는 것 입니다.

     i. :STATUS:FILTER8 FALL 명령을 전송하여 장비가 모니터링하도록 설정합니다.

     ii. :STATUS:EESR? 명령을 전송하여 레지스터의 반환 값을 읽습니다. 파형 파라미터 계산이 완료되면 이 값을 128이 됩니다.

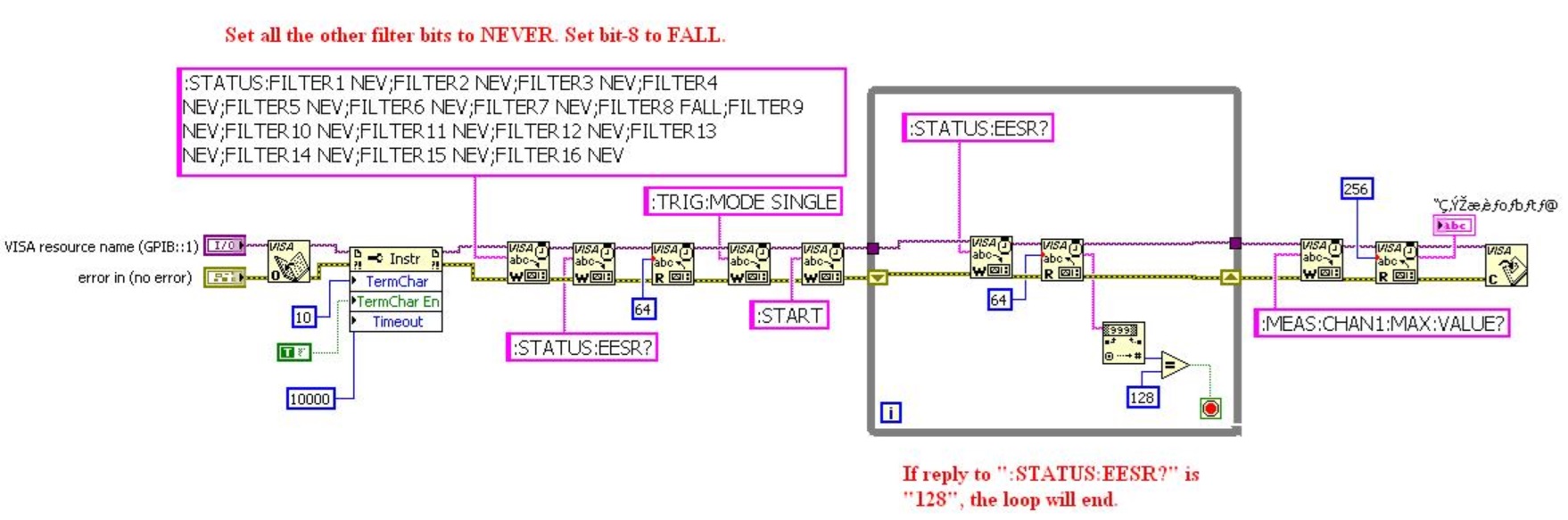

          첨부된 pic2.jpg 다이어그램에서 LabVIEW로 구현된 이 방법의 사례를 확인해 보십시오.

YOKOGAWA WT1800 또는 WT1800E에서 500개의 고조파 차수 측정값을 모두 가져오려면 ":NUMERIC:LIST" 명령 서브시스템을 사용해야 합니다.

표준 "Normal"숫자 명령어는 한 번에 몇 가지 특정 매개변수로 제한되는 반면, "List"명령은 한 번에 대규모 조화 데이터 블록을 반환하도록 설계되었습니다.

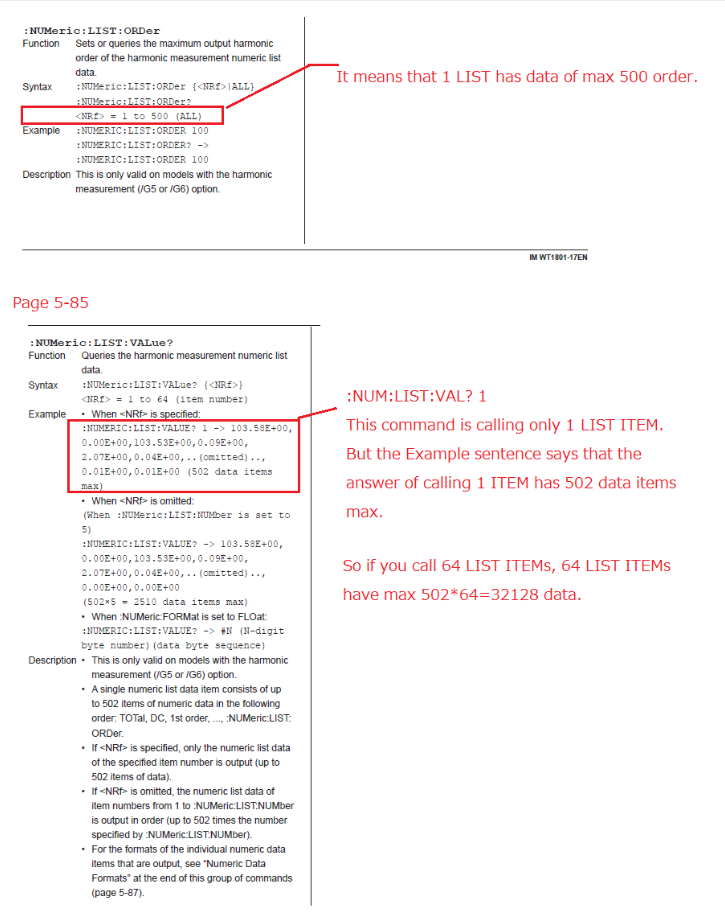

:NUMERIC:LIST:VALUE? 명령의 최대 항목 수는 64개 입니다. 그러나 1 LIST ITEM은 Total, DC를 포함하여 최대 502개의 데이터 값을 1차에서 500차로 전송 할 수 있습니다. 따라서 64개의 항목을 모두 읽도록 :NUMERIC:LIST:VALUE? 명령을 보내면, 반환될 최대 데이터 값의 수는 502 * 64 = 32,128 개가 됩니다.

통신 인터페이스 메뉴얼에서 가져온 아래 내용을 참고하시기 바랍니다.

DL850 ScopeCorder의 G3 주파수 기능 (Frequency Function)을 사용할때, 주기를 감지하는 데 사용되는 엣지(Edge)의 히스테리시스 (Hysteresis)를 설정해야 합니다. 히스테리시스를 설정하면 노이즈에 대한 내성이 높아지고 측정의 신뢰성을 향상시킬 수 있습니다.

설정절차

DL850에서 주파수 기능에 대한 히스테리시스를 구성하려면 다음 절차를 따르십시오.

1. CH1- CH16 키 중 하나를 눌러 소스(Source)채널을 선택합니다.

2. RealTime Math 소프트 버튼을 눌러 ON으로 설정합니다.

3. RealTime Math Setup 소프트 버튼을 누릅니다.

4. 화살표 키와 SET 버튼을 사용하여 Operation(연산)을 Frequency(주파수)로 설정합니다.

5. 화살표 키와 SET 버튼을 사용하여 원하는 Hysteresis(히스테리시스)값을 설정합니다.

참고정보

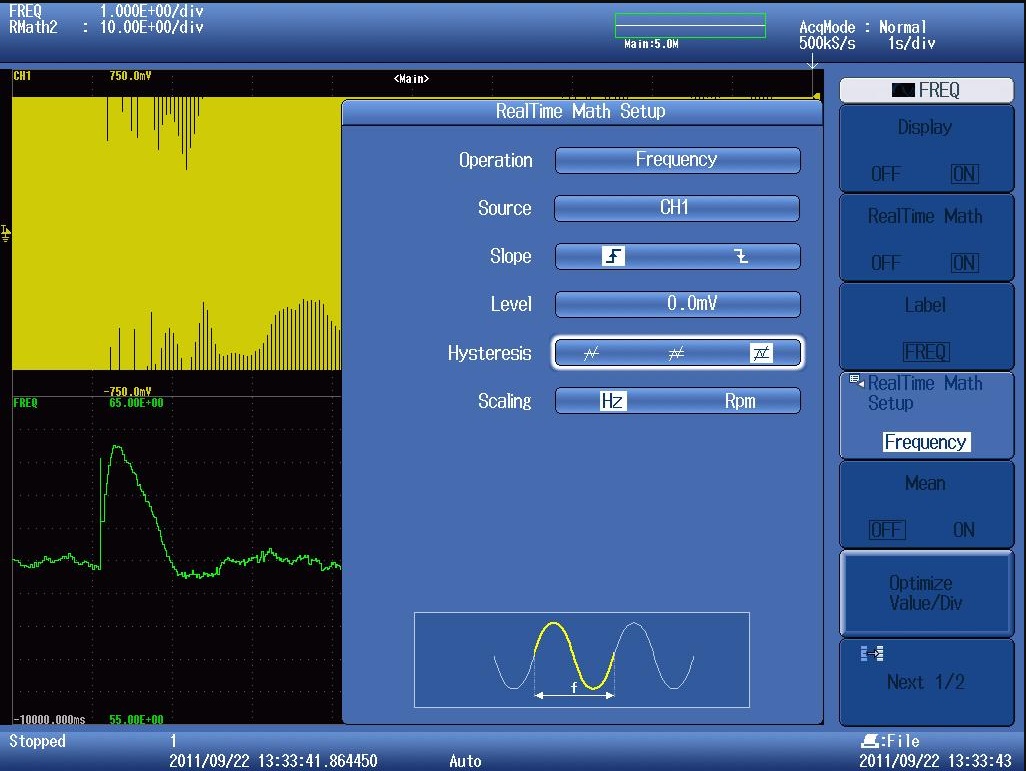

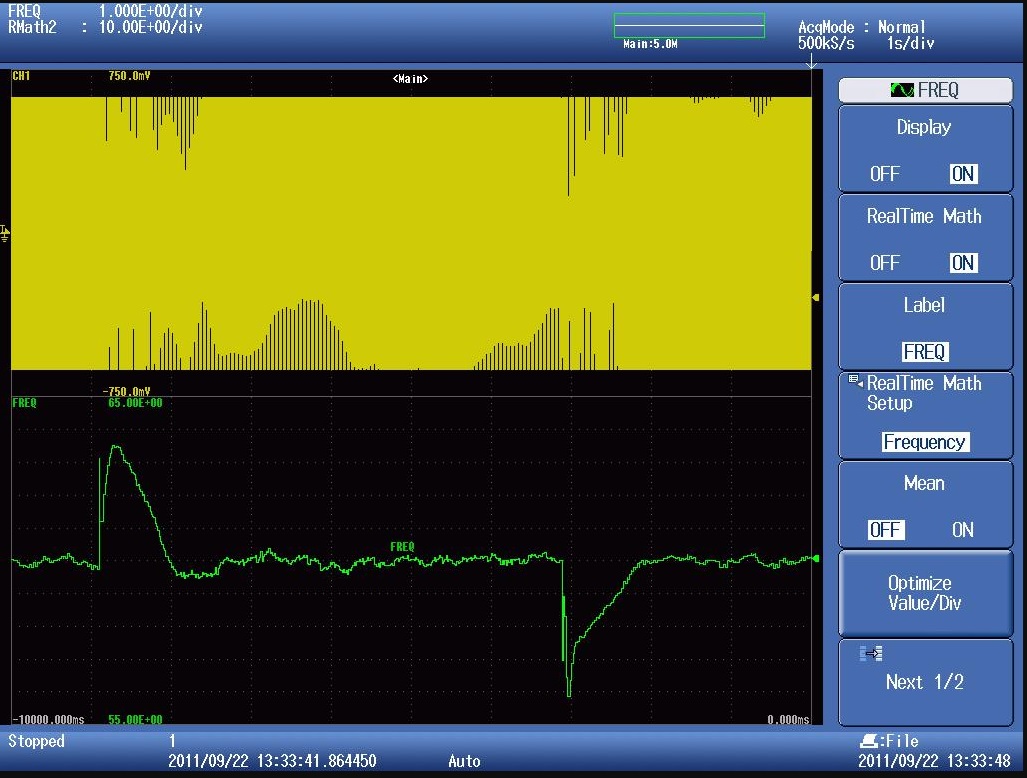

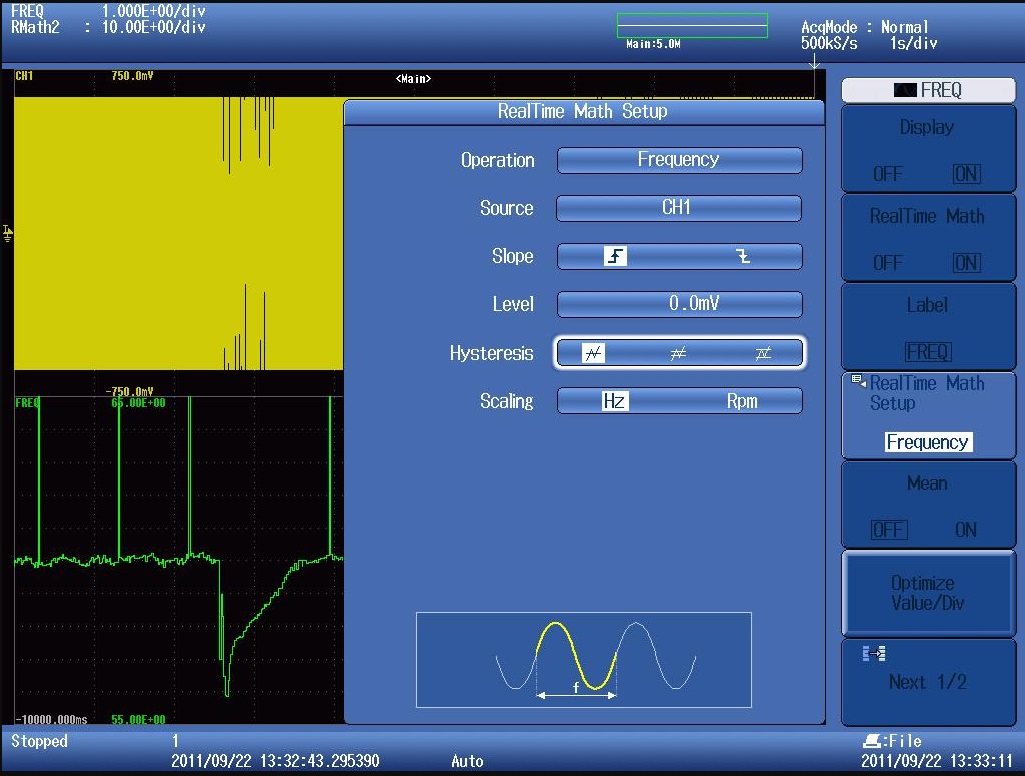

히스테리시스 설정값에 따른 신호 품질의 차이를 확인하시려면 첨부된 이미지들을 확인해 주시기 바랍니다.

YOKOGAWA D850 ScopeCorder의 장치설정에서 가능한 최저 샘플링 속도는 5S/sec입니다.

그러나 외부 클록 사용 (External Clock), 장비 자체 데시메이션 (Decimation), 또는 Xviewer 소포트웨어의 데시메이션 기능을 활용하면 이보다 훨씬 낮은 샘플링 속도를 구현할 수 있습니다.

1. 외부 클록 사용 (External Clock)

기본 설정에서  DL850은 내부 타임베이스 회로에서 생성된 클록 신호를 사용합니다.

하지만 DL850 왼쪽 패널의 EXT CLK IN단자에 외부 클록 신호를 입력하여 샘플링을 제어할 수 있습니다.

외부 클록 신호의 각 펄스마다 하나의 데이터 샘플이 메모리에 저장됩니다.(최대 수용 가능 주파수 : 9.5MHz)

     주의사항 : 외부 클록 속도는 사용 중인 모듈 사양의 제한을 받습니다.

     예를들어, 최대 1MS/sec인 701251 모듈에 1MHz이상의 외부 클록을 입력하면 초과되는 신호는 모듈에서 무시됩니다.

     계산수식 :

               Time/Div = Record_Length ÷ (10×EXT_CLK)

               Sample Rate = EXT_CLK

설정절차 :

1. BNC 커넥터를 사용하여 EXT CLK IN 단자에 연결합니다.

2. 원하는 주파수의 사각파 (TTL 레빌 0-5V, 최소 펄스 폭 50ns)를 입력합니다.

3. ACQUIRE 버튼을 눌러 메뉴를 표시합니다.

4. Record Length 소프트 버튼을 눌러 원하는 레코드 길이를 설정합니다.

5. Time Base EXT를 선택하고  EXT가 강조 표시 되었는지 확인합니다.

참고 : 외부 클록 사용시 장비에 샘플링 속도나 Time/Div 값이 표시되지 않으며, 노브를 이용한 시간축 변경도 불가능합니다.

           시간축 범위를 바꾸려면 레코드 길이를 변경하거나 Zoon기능을 사용해야 합니다.

2. 장비 자체 데시메이션 (Decimation)

데시메이션은 샘플 수를 줄이는 기술입니다. 데이터를 ASCII형식으로 저장할 때, 데이터를 솎아낸 (Decimated)후 변환하여 저장할 수 있습니다. DL850에서는 이를 **데이터 삭제 간격 (Data Removal Interval)**이라고 부릅니다.

예시 : 간격을 "Per1000"으로 설정하면 1,000포인트당 1개 포인트만 ASCII로 저장됩니다.

설정절차 :

1. FILE ⇒ Waveform(Save) 소프트 버튼을 누릅니다.

2. Data Type을 ASCII로 선택합니다.

3. Waveform Save Setup버튼을 눌러 설정 메뉴를 엽니다.

4. 조그 셔틀이나 화살표 키를 사용하여 Interval항목으로 이동합니다.

5. SET을 누르고 원하는 간격을 선택합니다.

6. 설정을 확인한 후 ESC ⇒ Execute Save를 눌러 파일을 저장합니다.

3. Xviewer 소포트웨어의 데시메이션 기능

장비에서 수집한 파일은 PC용 Xviewer소프트웨어에서 처리하는 방법 입니다.

설정절차:

1. Xviewer에서 해당파일 (*.WVF, *.WDF, *.CSV)을 엽니다.

2. File ⇒ Save As를 클릭하고, 메뉴 우측 하단의 More Options를 선택합니다.

3. Compression 드롭다운 메뉴에서 Decim을 선택합니다.

4. Compression Rate 에서 원하는 간격을 선택합니다.

5. 저장 경로를 확인한 후 Save를 클릭합니다.

첨부파일.pdf

XVIewer에서 제곱 및 세제곱 이외의 임의의 지수승을 계산하는 방법

XViewer나 DL 시리즈 계측기에서는 LOG(상용로그)와 EXP(지수) 함수를 사용하여 임의의 지수승을 표현할 수 있습니다.

예를 들어, 채널 1(C1)의 0.2승을 구하고자 할 때, XViewer의 연산식은 다음과 같습니다.

               EXP(LOG(C1) / LOG(2.71828) * 0.2)

XViewer에서 LOG 및 EXP 함수는 다음 순서대로 클릭하여 찾을 수 있습니다:

   1. Analysis ⇒ Math Setting 클릭

   2. Expression 필드 클릭

   3. ... 버튼 클릭

   4. Basic 클릭

   5. EXP 또는 LOG 선택

관련 정보

이 방법은 WE7000 연산 파형 뷰어 (Computation Waveform Viewer)와 DL750/DL750P 및 DL7480/DL7440의 사용자 정이 연산 (User-Defined Computation)에도 동일하게 적용됩니다.

단, DL9000,DLM6000, DLM2000 시리즈 계측기는 LN(자연로그) 함수르 지원하므로 식이 더 간단해집니다.

위의 예시(C1의0.2승)는 다음과 같이 표현 됩니다:

               EXP(LN(C1)*0.2)

CT 비율의 구성 가능한 스케일링 값은 최대 4자리입니다(0.001 to 9999.)

다른 방법으로는 761941 WTViewerE 어플리케이션 소프트웨어의 사용자 정의 기능 활용하시면, 4자리 이상으로 스케일링 값을 구현할 수 있습니다.

스케일링 값이 10000일때,

Irms1: WF01: IRMS(WT1,E1)*10000 (상수 K1:10000)

P1: WF02: P(WT1,E1)*10000 (상수 K1:10000)

계산된 값은 WF01, WT02로 숫자 화면에 표시할 수 있으며, 측정된 데이터는 CSV파일로 저장할 수 있습니다.

(※WT5000/WT1800E/WT500 스케일링 값을 0.0001에서 99999로 설정이 가능합니다.)

1. 네트워크 설정

PC에서 네트워크 IP 주소를 변경합니다.

제어판의 네트워크 및 공유 센터에서 하단의 이미지와 같이 변경이 가능합니다.

2-1. GP 설정

GP의 이더넷 IP설정이 필요합니다.

하단 사진과 같이 이더넷 설정을 실시합니다.

2-2. GP설정

IP주소는 임의의 주소에 넣어주시기 바랍니다.

서브넷 마스크까지 설정하셔야 합니다

설정이 마무리되면 저장을 눌러 설정을 저장합니다.

2-3. GP설정

FTP 서버 설정이 되어있는지 확인합니다.

디폴트 값은 ON 이지만, 혹시 OFF로 변경되어 있다면, ON으로 변경하시면 됩니다.

3. FTP 접속

하단의 그림처럼 윈도우 탐색기 주소창에

FTP://192.168.0.100(GP에서 설정한 IP)를 입력하여 FTP 서버로 접속합니다.

내부 폴더에 접속해 보면 MEM0라는 폴더가 있습니다.

MEM0가 내부메모리입니다.

이 폴더에 들어가서 내부메모리에 저장된 파일을 PC로 가져오실 수 있습니다.

기본적으로 레코더에서 잠금을 설정하면, 다음과 같은 아이디와 비밀번호로 설정됩니다.

이 상태에서 비밀번호를 변경하고 싶으시면,

레코더의 잠금을 해제하신 후, 메뉴 >> 공통메뉴 >> 패스워드 변경 을 통해서 변경하실 수 있습니다.
