FAQ

예.

WE7275 2채널, 1MS/s 절연 Digitizer Module은 AC 결합을 지원합니다.

예.

스냅샷 파형의 색상은 흰색으로 표시되므로, DL1540C Digital Oscilloscope에서 스냅샷 파형의 위치를 이동하면 표시된 파형의 색상이 바뀌는 것이 정상입니다.

출력 절연 : GS610/GS820 Multi Channel Source Unit의 출력은 케이스와 절연되어 있습니다.

출력 전압 증폭 : 한 단위 (또는 한 채널) 이상의 전압을 얻으려면 직렬 연결이 필요합니다.

출력 전류 증폭 : 한 단위 (또는 한 채널) 이상의 전류를 얻으려면 병렬 연결이 필요합니다.

     단, 최대 전압/전류 범위와 제한기 내에서만 가능합니다.

주의사항

전압 출력의 병렬 연결 또는 전류 출력의 직렬 연결시 보호회로 때문에 정상 동작이나 정확도가 방해받을 수 있습니다.

요꼬가와는 전압 단자의 병렬 연결이나 전류 단자의 직렬 연결에서 동작 및 정확도를 보장하지 않습니다.

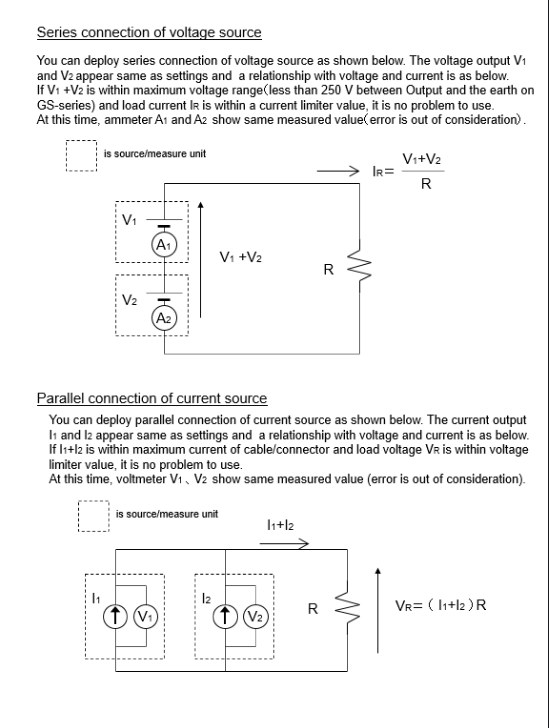

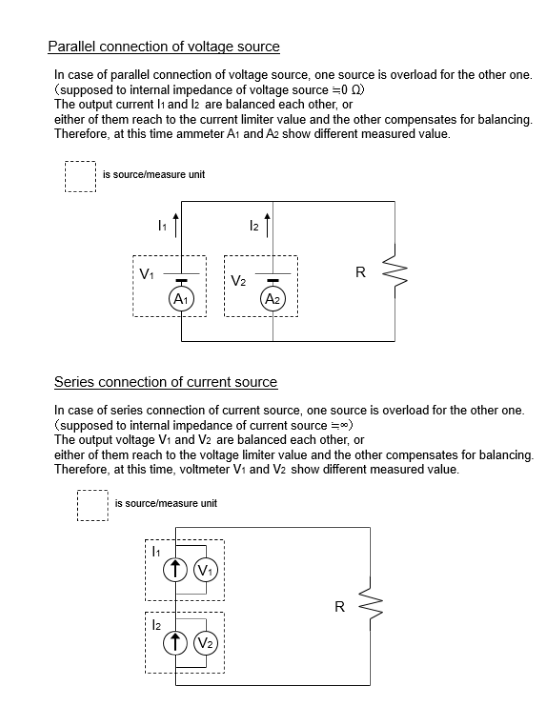

아래 그림의 각 경우에 대한 자세한 설명이 포함되어 있습니다.

예.

WE7262 32-Bit Digital I/O Module과 함계 707823/707824 16-bit Digital input/output terminal box를 사용하면 접범 입력/출력이 가능합니다.

예.

YOKOGAWA DL1540C/CL Digital Oscilloscope에서는 화면 이미지 데이터를 저장하거나 전송할 때 컬러 또는 흑백을 선택할 수 있습니다.

예.

NAK CAN 버스 트리거는 DLM2000 Mixed Oscilloscope와 DL9000 Digital Oscilloscope에서 지원됩니다.

• DL9000 : IM 701310-51E (3-13페이지) 참조

• DLM2000 : IM 710105-02E (2-16페이지) 참조

설명 :

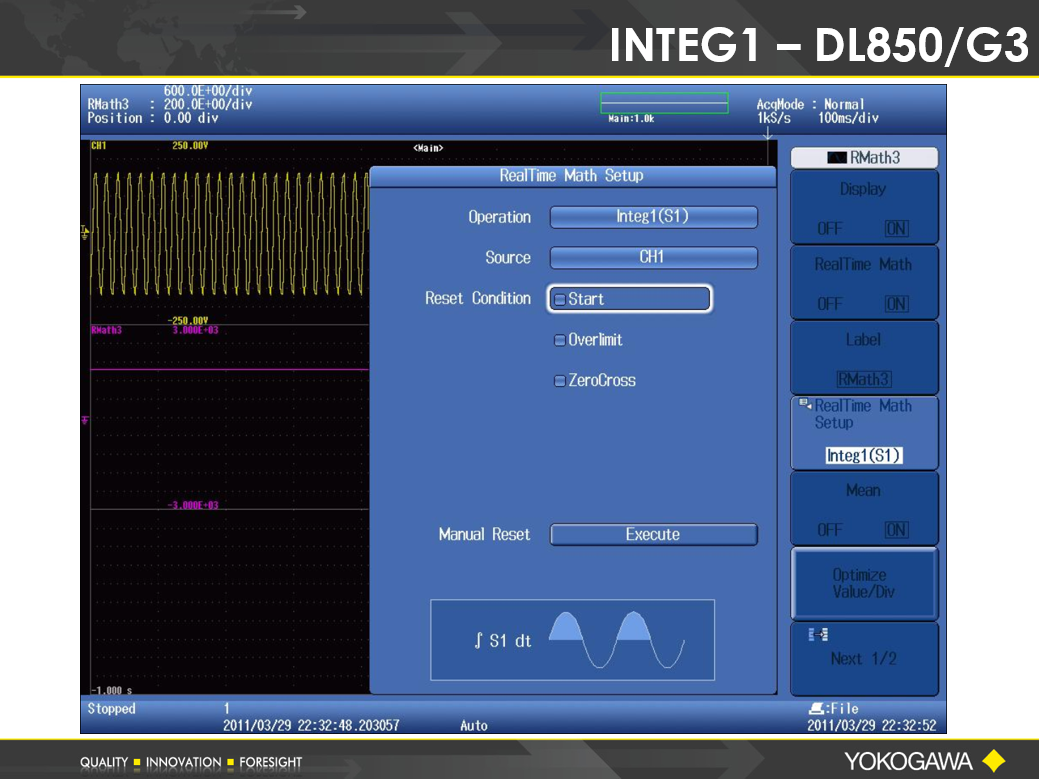

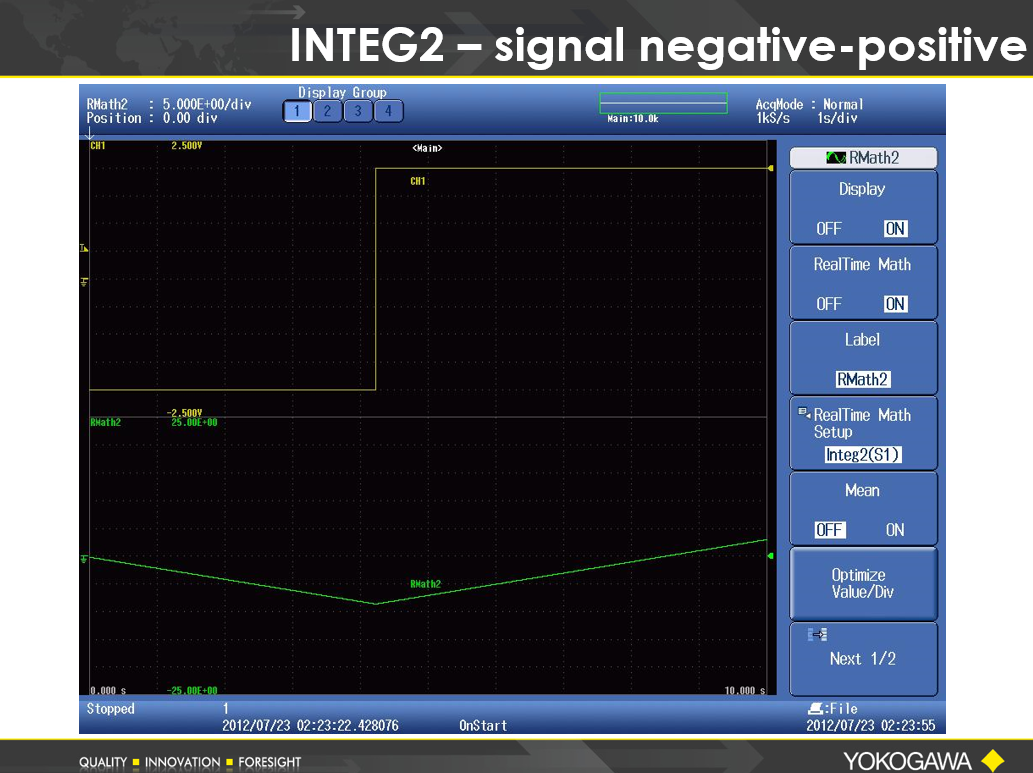

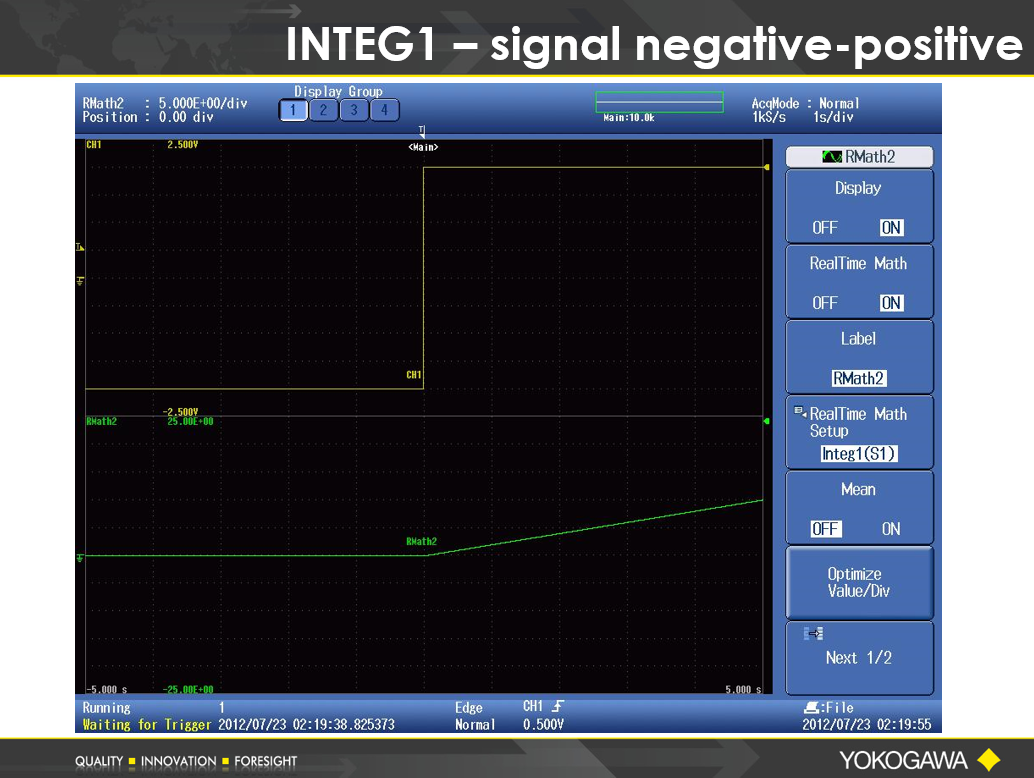

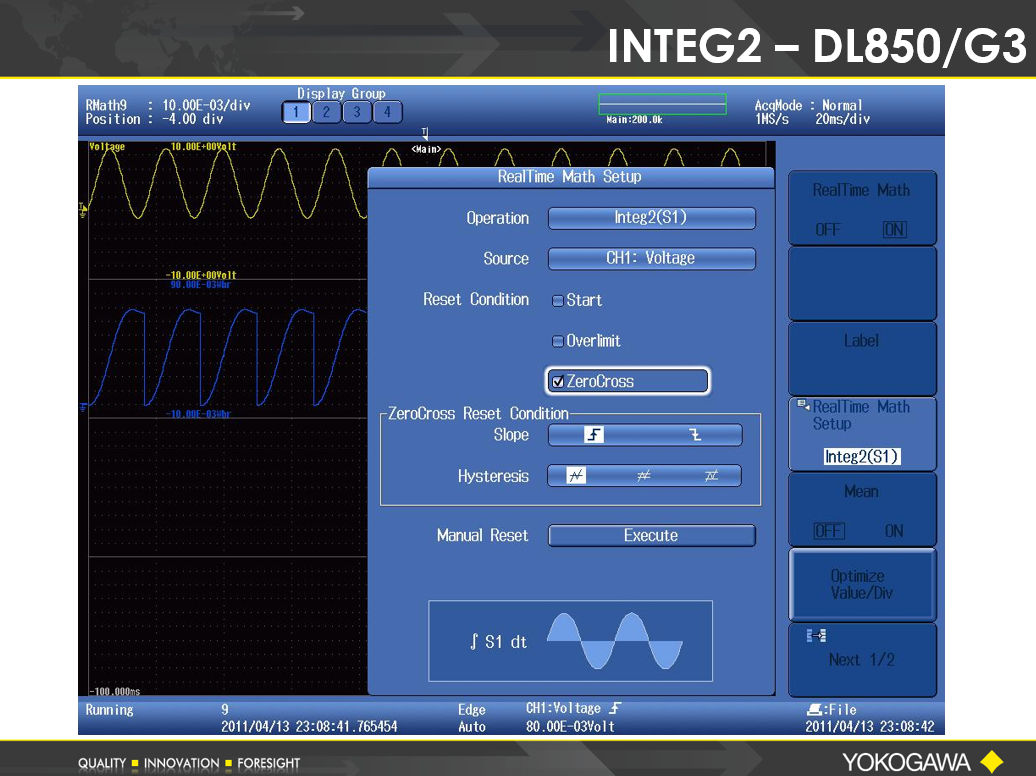

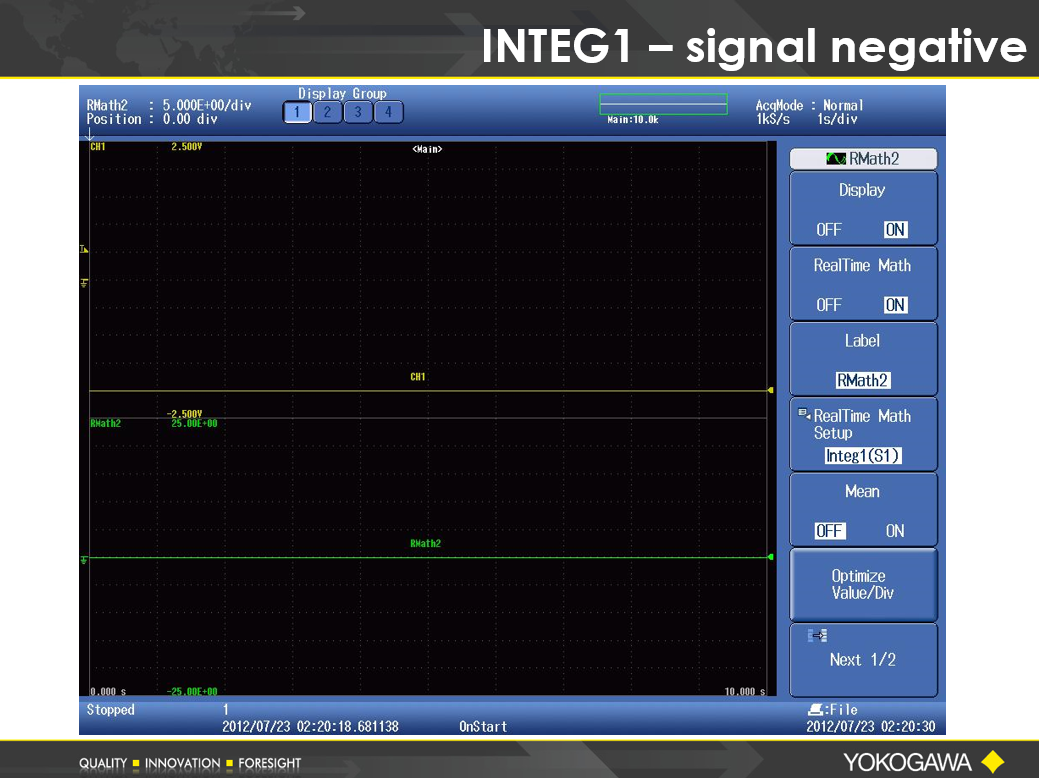

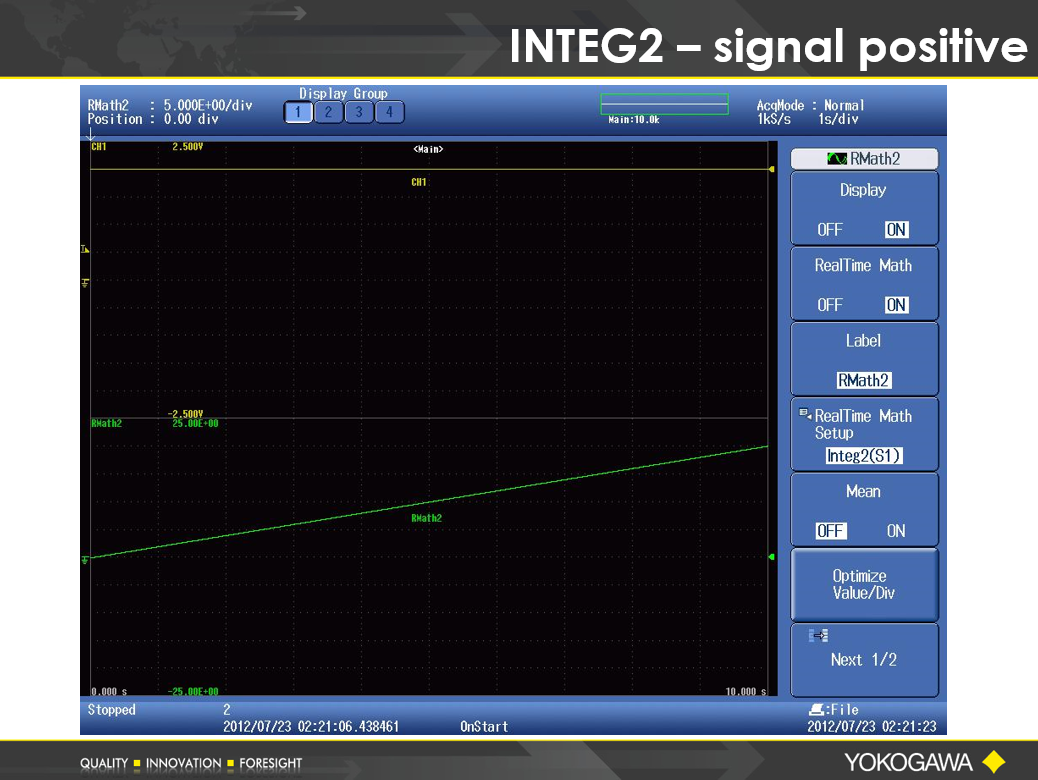

DL850/G3 DSP에서 적분 (INTERGRATE)을 수행하는 두 가지 방법의 예시를 보여줍니다.

차동 프로브가 필요한 표준은 다음 세 가지 입니다.

• FlexRay

• CAN

• UART (모든 UART가 아니라 일부 UART만 해당)

반면, LIN, I2C, SPI 표준에 대해서는 차동 프로브를 사용할 필요가 없습니다.

온도 계수 적용 조건

사양서에 온도 계수가 명시되어 있으면, 다음과 같은 경우에 적용됩니다.

1. 표준 동작 조건 (Standard Operating Conditions)내에서 계측기 보정 후, 보정 후 온도가 표준 동작 조건 범위 내에서 변하는 경우

2. 표준 동작 조건 내에서 계측기 보정 후, 보정 후 온도가 표준 동작 조건 범위를 벗어나는 경우

3. 표준 동작 조건 외에서 계측기 보정 후, 보정 후 온도가 변하지 않는 경우

4. 표준 동작 조건 외에는 계측기 보정 후, 보정 후 온도가 변하는 경우

사례별 설명

Case 1 : 표준 동작 조건 내에서 보정, 온도 변화 없음 또는 범위 내 변화

• 보정 온도에서 변화가 없으면 측정 정확도는 기본 정확도 (fundamental accuracy)만 적용됩니다.

• 보정 후 온도가 표준 동작 조건 범위 내에서 변하면, 온도 계수(Zero)가 기본 정확도에 적용됩니다.

예시 :

• 701250을 23°C에서 보정, 이후 온도 변화 없음 → 측정 정확도 : 5mV/div~20V/div: ±(0.5% of 10 div)

• 701250을 23°C에서 보정, 이후 온도가 25°C로 변함 → 측정 정확도 : ±(0.5% of 10 div) , Zero점 보정 : ±(0.05% of 10 div) × (25°C- 23°C)

Case 2 : 표준 동작 조건 내에서 보정, 온도가 범위를 벗어남

• 온도계수 (Zero 및 Gain)가 기본 정확도에 적용됩니다.

• Zero 계수와 Gain 계수의 보정 온도 기준이 다릅니다.

     • Zero 계수 : 보정 온도에서의 차이

     • Gain 계수 : 표준 동작 조건 기준 온도에서의 차이

예시 :

• 701250을 23°C에서 보정, 이후 온도가 30°C로 변함 (표준 동작 조건 범위 18°C~28°C 벗어남)

     • 측정 정확도 : ±(0.5% of 10 div)

     • Zero 점 : ±(0.05% of 10 div) × (30°C- 23°C)

     • Gain : ±(0.02% of 10 div) × (30°C- 28°C)

Case 3 : 표준 동작 조건 외에서 보정, 온도가 변화 없음

• 온도계수 (Zero 및 Gain)만 기본 정확도에 적용됩니다.

예시 :

• 701250을 30°C에서 보정, 온도 변화 없음

     • 측정 정확도 : ±(0.5% of 10 div)

     •  Gain : ±(0.02% of 10 div) × (30°C- 28°C)

Case 4 : 표준 동작 조건 외에서 보정, 온도 변화 있음

• 온도계수 (Zero 및 Gain)가 기본 정확도에 적용됩니다.

예시 :

• 701250을 30°C에서 보정, 이후 온도가 32°C로 변함

     • 측정 정확도 : ±(0.5% of 10 div)

     • Zero 점 : ±(0.05% of 10 div) × (32°C- 30°C)

     •  Gain : ±(0.02% of 10 div) × (32°C- 28°C)

참고 : Gain 계수는 표준 동작 조건 기준(28°C)에서 계산, Zero 계수는 보정 온도 기준 (30°C)에서 계산

기타

• DL750, DL850, 701280 모듈은 사양에 온도 계수가 기재되어 있지 않습니다.

패시브 프로브는 비교적 저렴하기 때문에 소모품으로 분류되며, 따라서 보증이 적용되지 않습니다.

반면, FET 프로브나 전류프로브와 같이 가격이 높은 프로브는 보증이 적용됩니다.
