FAQ

  • 솔루션:



    DL850에서 스냅샷 기능을 통해 이전 어퀴지션과 최근 어퀴지션을 중첩시킬수 있다. 또한, 레퍼런스 파형이 요구 조건을 만족한다면,  GO/NO-GO 테스트 등에서도 활용이 가능하다.







    스냅샷은 다음과 같은 과정을 통해 만들수 있다.:




    1. FILE 키를 누른다.

    2. Others (Save) 키를 누른다.

    3. Data Type 키를 누른다.

    4. Snap 을 선택한다.

    5. Execute Save 키를 누른다.




    스냅샷은 다음과 같은 과정을 통해 불러 올 수 있다.:




    1. FILE 키를 누른다.

    2. Others (Load) 키를 누른다.

    3. .SNP 파일을 선택한다.

    4. Execute Load 키를 누른다.



  • 솔루션:









    DL850 은 내부적으로 5V를 끌어 당긴다; 낮아지는 TTL 신호 는 자연적으로 트리거에 걸리게 된다(LOW로 잡아당겨).; 마찬가지로, 이와 같은 동작으로 만들어진 펄스의 상승이나 하강 엣지에 트리거를 걸수도 있다.





    간단히 BNC 트리거 입력의 센터 컨덕터를 그라운드로 당기는 스위치를 제작하여 트리거 소스를 "외부"로 설정한다. 이후, 상승이나 하강을 트리거 엣지 소스로 설정한다




  • 솔루션:




    피상 전력과 무효 전력을 계산하는 수식 선택하기



    전력에는 몇가지 타입이 존재 한다. - 유효 전력, 무효 전력, 피상 전력

    일반적으로 다음과 같은 방정식을 따른다:

    유효 전력 P = UIcosθ (1)

    무효 전력 Q = UIsinθ (2)

    피상 전력 S = UI (3)



    추가적으로 , 위의 전력 값들은 다음과 같이 서로 관련되어 있다:

    (피상 전력 S)2 = (유효 전력 P)2 + (무효 전력 Q)2 (4)



    U: Voltage RMS

    I: Current RMS

    θ: Phase between current and voltage

       3상 전력은 각 위상의 전력 값의 합과 같다.



    이처럼 정의된 방정식은 사인파에서만 유효하다. 최근에는, 왜곡된 파형의 측정이 증가되는 추세이며, 사용자들은 사인파 신호를 보다 덜 측정하고 있다. 왜곡된 파형 측정은 위에서 정의된 방정식을 선택하는 것으로 유효 전력, 무효 전력의 다른 측정 값을 제공한다. 또한, 왜곡된 파형에서는 정의된 방정식이 없는 관계로, 어떠한 방정식이 정확한지 분명하지가 않다. 따라서, WT3000에서는 피상 전력, 무효전력 등을 계산하기 위한 3가지 공식이 제공된다.



    TYPE 1 (구형 WT 시리즈 모델의 일반 측정 모드에서 사용)

    이 방법은 방정식(3)을 통해 각 위상의 피상 전력을 계산하고, 각 위상의 무효 전력은 방정식 (2)를 통해 계산된다. 그 다음, 결과를 전력을 계산하기 위해 더하게 된다.

    3상4선식 유효 전력: PΣ=P1+P2+P3

    3상4선식 피상 전력: SΣ=S1+S2+S3(=U1×I1+U2×I2+U3×I3)

    3상4선식 무효 전력: QΣ=Q1+Q2+Q3
    Tm Faq 17



    TYPE 2

    각 위상의 파상 전력은 방정식(3)으로 계산이 되고, 그 결과는 3상 피상 전력(Type1과 동일) 계산을 하기 위해 가산된다. 3상 무효 전력은 3상 피상 전력과 3상 유효 전력으로 부터 방정식(4)를 이용하여 계산한다.

    3상4선식 유효 전력: PΣ=P1+P2+P3

    3상4선식 피상 전력: SΣ=S1+S2+S3(=U1×I1+U2×I2+U3×I3)

    3상4선식 무효 전력: Tm Faq 18



    TYPE 3 (WT1600과 PZ4000의 하모닉 측정 모드에서 사용되는 방식)

    이 방식은 방정식(2)를 사용하여 직접적으로 각 위상의 무효 전력을 계산하는 유일한 방식이다. 3상 피상 전력은 방정식(4)를 통해 계산이 가능하다.

    3상4선식 유효 전력: PΣ=P1+P2+P3

    3상4선식 피상 전력: Tm Faq 19

    3상4선식 무효 전력: QΣ=Q1+Q2+Q3



    또한, 역률은 P/S로 계산이 된다. 피상 전력과 무효 전력을 위한 방정식 Type을 선택하게 되면, 3상의 총 역률 λΣ 도 변경된다.



    보충자료:

    <TYPE 1>


    기존의 WT 시리즈에서 사용된 일반 모드 방정식과 동등하다.(WT1600, WT2000, etc.).

    QΣ=Q1+Q2+Q3
    Tm Faq 20



    *s1, s2, s3 는 각 위상의 무효 전력 Q1, Q2, Q3의 극성을 표시하고 있다. 전류가 전압을 앞서거나, 뒤쳐질 때, "-" 부호(무효 전력이 음의 값)를 갖거나, "+" 부호(무효 전력 양의 값)를 가지게 된다.

    QΣ 는 각 위상의 Q1, Q2, Q3를 부호와 함께 연산되게 된다.

    TYPE1 에서 파형이 왜곡된 경우, 극성 검출(진상/지상 판정)이 실패할 수 있으며, 그 결과, QΣ 값이 정상적으로 연산되지 못할 가능성이 있다. 극성 검출을 위해 필요한 다음과 같은 사양이 카달로그에 기재되어 있다.

    WT3000의 진상/지상 검출 사양:

    전압과 전류 신호가 모두 사인파이고, Range Rating의 50%(Crest Factor 6에서는 100%), 주파수는 20Hz ~ 10kHz, 위상각은 ±(5°to 175°) 이상 일 경우, 위상의 진상, 지상 검출이 정확하게 이루어진다.



    <TYPE 2> (진상 위상 / 지상 위상 검출 오류에 의존하지 않는 새로운 방식)

    Type 2에서는 방식이 바뀌어, QΣ 가 SΣ 와 PΣ 로 부터 연산되어 지기 때문에, 이 문제는 더이상 발생하지 않는다.

    Tm Faq 18



    예를 들어,

    전류 파형 왜곡 TYPE1 TYPE2 역률의 효과를 확인하기 위해, 스위칭 전원 고조파 전류 대책으로서 역률을 개선하기 위해 적용된다.



    <TYPE 3>

    하모닉 측정에 대한 무효 전력 직접 측정 모드(WT1600, PZ4000과 동일).

    이 모드는 하모닉 측정을 포함하고 있으며, 측정은 각 하모닉 요소에 대해 할 수 있다. 결과는 각 주파수 요소를 반영하고 있는 관계로, 각 차수의 무효 전력 Q 는 정확하다. 또한, QΣ 는 간단한 합산이므로, 각 차수의 QΣ 또한 정확하다. 하모닉 요소의 유효 전력 및 무효 전력은 연산되어 지기 때문에, 이 모드는 차수별 위상값의 보다 정확한 연산이 가능하다.


  • 솔루션:

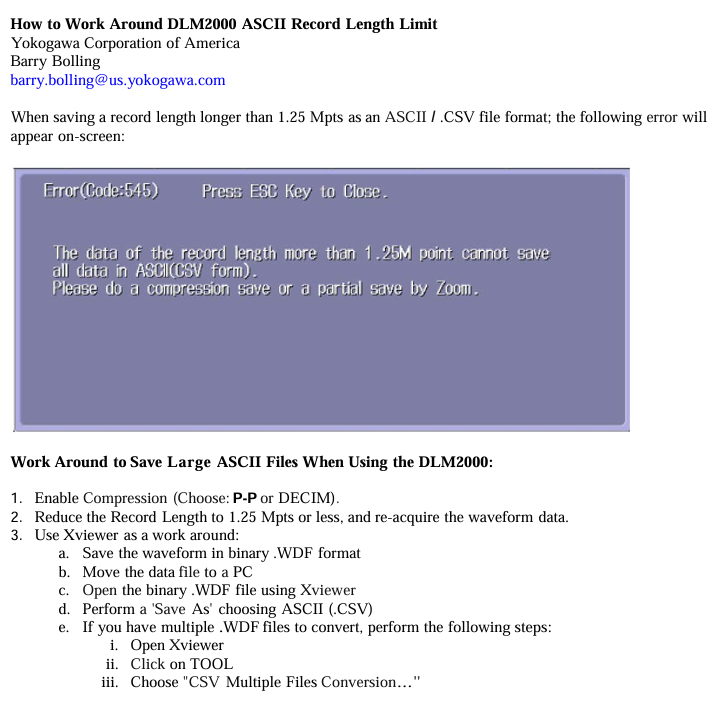

    DLM2000은 파일이 1.25 Mpt 보다 큰 경우, CSV 파일 형식으로 저장을 허용하지 않습니다. 이와 같은 경우, 2가지 방법이 있습니다.:



    1. DLM2000의 데이터 압축 기능을 사용하여 데이터를 압축 합니다.

    2. 파형을 .WDF Binary 형식으로 저장한 후, Xviewer를 사용하여 ASCII CSV 형식으로 변환합니다.




  • 솔루션:







    1.0보다 큰 모든 값이 비표준이 관계로 1.0이외의 레인지에서 PST값의 정확도를 상세화 할 필요는 없습니다.



    Standard(IEC 61000-3-3)에 의하면, short-term light flicker severity index PST
    1.0 의 값을 필요로 합니다. WT3000의 /FL measurement option을 이용할 경우, PST의 정확도 사양은 ±5%  (PST=1가 일 경우) 입니다.



  • 솔루션:





    네, HDMI 핀 아웃은 HDMI 커넥터 케이블의 핀 15와 16의 I2C를 가지고 있습니다.  HDCP (content protecting encryption keys) 신호는 핀 15, 16에 실립니다..



  • DL850 FLD의 .FLD 확장자 파일은 획득된 파형 데이터를 IEEE 32비트 부동 소수점 (Floating point) 형식으로 포함하고 있습니다.

    MATLAB의 저수준 (low-level)파일 I/O 명령어를 사용하여 이 형식을 분석할 수 있습니다.

    FLD 파일 형식은 순수측정값(Raw Data)만 포함하며, 채널 수, 샘플링 속도, 타임스탬프, 날짜와 같은 헤더 정보는 포함하지 않습니다.


    MATLAB에서 FLD파일을 열고 읽는 명령어

              • fileID=fopen('filename');

                작은따옴표 포함

              • A=fread(fileID,inf,'float');


    데이터 구조 및 특징

    • 형식 및 크기 : FLD 파일의 데이터 값을 부동 소수점 정밀도 (float precision)이며, 크기는 32비트 (4바이트) 입니다.

    • 행렬 구조 : 데이터 값은 MⅩN행렬로 저장되며, 여기서 M은 획득한 데이터 포인트 수이고, N은 1입니다.

    • 데이터 확인 : MATLAB 워크스페이스 (Workspace)창에서 행렬'A'를 열어 모든 측정값을 확인할 수 있습니다. 각 데이터 값은 행렬의 새로운 행에 저장됩니다.

    • 다중 채널 처리 : 여러 채널이나 하위 채널의 파형이 저장된 경우, 새로운 열 (Column)에 정되지 않고 기존 리스트의 끝에 새로운 행 (Row)으로 추가됩니다.


    예시:

    • 1개 채널의 레코드 길이가 10k인 경우 : FLD 데이터는 10010Ⅹ1 행렬이 됩니다.

    • 2개 채널의 레코드 길이가 10k인 경우 : FLD 데이터는 20020Ⅹ1 행렬이 됩며, 채널2의 첫번째 데이터 포인트는 10011행부터 시작됩니다.


    ASCII MATLAB 형식과의 차이점

    DL850은 파형 데이터를 ASCII MATLAB유형으로 저장할 수 있습니다. 'Waveform Save -> Data Type'을 ASCII로 설정하면 .csv 또는 MATLAB 확장자를 선택할 수 있습니다.

    • 확장자 주의 : 여기서 MATLAB 확장자는 .M파일이 아니라 일반 텍스트 파일인 .TXT입니다.

    • FLD vs TXT : FLD파일과 MATLAB .TXT 파일의 유일한 차이점은 파일크기와 헤어정보 유무입니다. FLD파일은 측정값만 저장하기 때문에 TXT파일보다 크기가 훨씬 작습니다.

    • 액세스 방법 : MATLAB .TXT 파일은 fileread, csvread, csvwrite 등 일반적인 텍스트 파일 명령어를 사용하여 액세스 할수 있습니다.

  • 솔루션:





    다음과 같은 소프트웨어는 윈도우 7에서 동작 호환을 확인하였습니다.



    • WTViewer

    • Xviewer

    • SL1000 Acquisition Software

    • USB Instrument Drivers for all USB supported instruments

    • TMCTL Library Files for programming with VB, VC++, VB.NET, VC#

    • MW100 Viewer Software

    • MX100 Standard Software

    • DAQWORX




  • 솔루션:







    전력분석기의 정확도 및 기본 불확실성 계산기는 계통 및 다양한 주파수 범위의 전압, 전류, 유효 전력(watts)측정 값을 결정할 때 사용됩니다. 계산기를 사용하고자 할 경우, 첨부 파일"Power Analyzer Uncertainty Calc R511.xls" 을 다운로드 하시기 바랍니다. 적절한 엑셀 시트를 선택한 후, 사용하고 있는 장비를 선택합니다. 간단하게 노랗게 하이라이트된 필드에 들어가면(전압, 전류, 레인지, 주파수, 역률), 계산기가 테이블에 불확실성 값을 보여줍니다.







    전력 분석기 계산기는 외부 전류 센서에도 적용 가능합니다.EX mV 입력은 Amp로 변환되어야만 합니다. 예를 들어, 500A DC Shunt 혹은 CT가 있다고 가정할 때, 스프레드 시트를 lookup 테이블이 있는 오른쪽으로 밀어보시기 바랍니다. 현재 테이블의 하단은 공란의 필드 입니다. 이제, 외부 장치의 Full Scale 레인지 값인 500을 넣어 봅니다. 그리고, 읽고 있는 값을 입력 하면, 계산기가 입력 터미널의 불확실성 값을 표시해 줍니다. 하지만, EX 장치의 오류까지 포함되어 있지 않다는 것을 유의하여 주시기 바랍니다.



  • 솔루션:












    문제점:


    트랜스듀서는 전압 입력에 대해 사인파 출력을 발생합니다; 다음은 스코프나 스코프코더로 출력을 해석하는 방법입니다.


    3kV 입력의 경우, 트랜스듀서가 100Hz를 출력.


    30kV 입력의 경우, 트랜스듀서가 1,000Hz를 출력.





    입력 파형은 스코프코더(스코프)의 /G2 옵션으로 들어갑니다.


    사인파는 CH1을 들어갈 경우.


    M1=BIN(CH1) ... M1 은 트랜스듀서 출력과 동일한 주파수의 사각파.





    M2=PWHH(M1) ... 여기서 M1 파형의 펄스폭을 측정.





    M3 = 30*1/M2  ..





    MEASURE 메뉴로 들어간 후, MAX(M3) .. or AVG(M3) 를 선택하면, 스크린에서 수치값을 확인할 수 있습니다.  ROLL MODE는 사용하지 마시기 바랍니다.





    ROLL MODE나, 정확도 향상이 필요할 경우, FREQUENCY Module (701280)를 사용하여, 리니어 스케일 AX+B 에, A=30, B=0을 입력합니다.
