FAQ

DL2700 Digital Oscilloscope에서 GPIB를 통해 PC로 측정 데이터를 전송하는 시간

1. 바이너리 (Binary) 데이터 전송 속도

     데이터 용량                            시간

     1 kW                                    0.035 s

     10 kW                                  0.180 s

     50 kW                                  0.779 s

     100 kW                                1.536 s

     250 kW                                3.812 s

     500 kW                                7.527 s

     1 MW                                   15.0674 s

     2 MW                                    30.000 s

2. ASCII 데이터 전송 속도

     데이터 용량                            시간

     1 kW                                    3.067 s

     10 kW                                  30.50 s

     50 kW                                  152 s

     100 kW                                335 s

     250 kW                                838 s

     500 kW                                1680 s

     1 MW                                   3356 s

참고 : 위 시간은 PC에서 데이터 전송 요청 명령을 보낸 시점부터 데이터 수신이 완료될 때까지 실제 측정된 값이며, 참고용으로 사용하시기 바랍니다.

성능은 펌웨어 버전에 따라 달라질 수 있습니다. 실제 측정된 참고 값은 다음과 같습니다.

1. 230 MB MO에 바이트 (byte) 단위 데이터 저장

     데이터 용량               시간

     1 kW                           4 s

     10 kW                         4 s

     50 kW                         6 s

     100 kW                       7 s

     250 kW                       11 s

     500 kW                       18 s

     1 MW                          32 s

     2 MW                          59 s

     4 MW                          114 s

2. 230 MB MO에 워드(word) 단위 데이터 저장

     데이터 용량               시간

     1 kW                           4 s

     10 kW                         4 s

     50 kW                         6 s

     100 kW                       9 s

     250 kW                       16 s

     500 kW                       28 s

3. 1GB 하드 디스크에 바이트 (byte) 단위 데이터 저장

     데이터 용량               시간

     1 kW                           5 s

     10 kW                         5 s

     50 kW                         6 s

     100 kW                       7 s

     250 kW                       10 s

     500 kW                       16 s

     1 MW                          27 s

     2 MW                          48 s

     4 MW                          92 s

4. 1GB 하드 디스크에 워드 (word) 단위 데이터 저장

데이터 용량               시간

     1 kW                           5 s

     10 kW                         5 s

     50 kW                         7 s

     100 kW                       8 s

     250 kW                       14 s

     500 kW                       24 s

참고 : 위 시간은 실제 측정된 값이며, 참고용 입니다.

영역 (zone) 판정 수행 시 : 약 500 ms

파라미터 (parameter) 판정 수행 시 : 약 700 ms

자세한 내용은 요꼬가와 심볼 에디터 온라인 소프트웨어 다운로드 페이지의 사용자 매뉴얼 참고

작동 모드

DL9000 / SB5000 / DLM2000 계측기용 심볼 에디터에는 두 가지 모드가 있습니다.

1. CAN 모드

     CAN 버스 심볼 정의를 사용하여 CAN 버스 패킷을 심볼로 디코딩할 수 있습니다.

2. LOGIC 모드

     병렬로 입력되는 비트 집합 (paralled set of bits)을 심볼로 변환합니다.

     기본적으로 BUNDLE 기능과 유사, 단 16진수(hex) 또는 2진수(bin) 값을 심볼로 변환합니다.

표시 방식

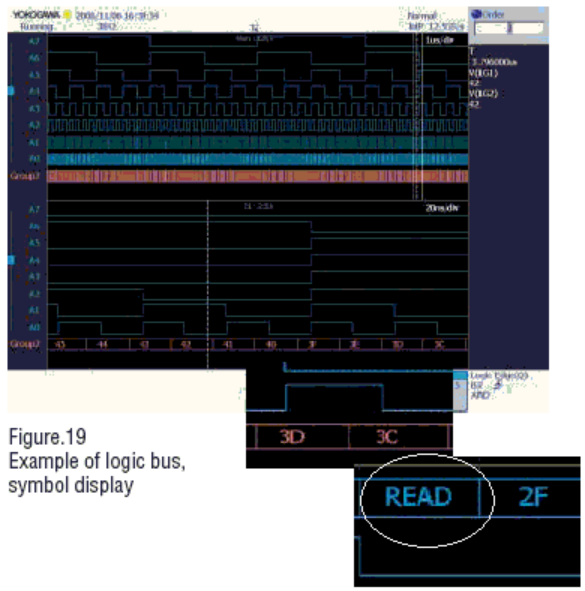

심볼 에디터에서 정의한 메시지 이름 (예:'READ')이 디코드 표시 영역에 표시됩니다.

예시는 첨부 이미지 파일의 흰색 원으로 표시된 부분을 참고하면 됩니다.

단일 채널의 시리얼 패턴 (serial pattern)이나 개별 논리 비트는 심볼로 변환할 수 없습니다.

즉, 논리 섹션에서는 병렬 비트 집합만 심볼로 변환 가능하며, 시리얼 데이터나 단일 비트는 지원되지 않습니다.

안타깝게도, DL750에서 생성되는 .wvf 파일 형식은 최종 사용자가 접근할 수 있는 공개 형식이 아닙니다.

또한, DL 시리즈용 MATLAB 툴킷 (701991)과 WFV 파일 접근 API (707712) 역시 DL750의 논리 입력 (Logic Input)으로 획득한 데이터를 불러올 수 없습니다.

해결방법 :

Xviewer (701992)를 사용하여 파형 데이터를 ASCII 형식으로 저장한 후, 그 데이터를 MATLAB으로 추출하여 사용합니다.

AQ6373 Optical Spectrum Analyzer는 컬러 분석 기능을 다음과 같이 수행합니다.

1. 스펙트럼 측정

     광 신호의 스펙트럼을 먼저 측정합니다.

2. 측정 스펙트럼과 CIE에서 정의한 색상 대응 함수 (Clolr Matching Functions) 비교

     측정된 스펙트럼을 CIE 색상 대응 함수와 비교합니다.

     이 함수를 이용하여, X,Y,Z 값을 계산합니다.

자세한 계산식과 방법은 아래 파일을 참고하시기 바랍니다.

untitled.pdf

예.

각 DL850 ScopeCorder의 트리거 입력을 동기화하려면 트리거 in/out 기능 또는 시간트리거 (Time Trigger)를 사용하면 됩니다.

아니요.

G610과 GS820은 단순히 전압만 측정하는 DMM으로 사용할 수 없습니다.

그 이유는 계측기의 Sense 단자를 Output 단자와 분리할 수 없기 때문입니다.

GS 시리즈는 Output 단자를 사용하여 DUT를 공급하고 측정하며, Sense 단자를 측정에 사용하지 않습니다.

Sense 단자는 4-와이어 모드에서만 사용됩니다.

모드별 특성:

2-와이어 모드 : Sense 단자가 내부적으로 Output 단자와 연결되어 있어 사용할 수 없습니다.

4-와이어 모드 : Sense 단자가 내부적으로 40kΩ 저항을 통해 Output 단자와 연결됩니다.

채널별 특성:

단일 채널 GS610 : Output 과 Sense 단자는 반드시 동일 지점에 연결해야 합니다.

멀티 채널 GS820 : CH1 과 CH2를 사용하여 DUT의 서로 다른 부분을 측정할 수 있습니다.

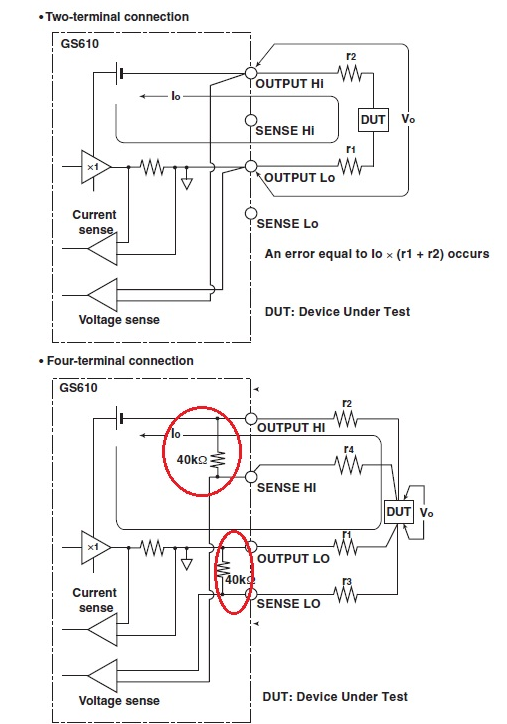

자세한 연결 방법은 첨부된 PDF에서 2-와이어 및 4-와이어 연결 다이어그램을 참고하시기 바랍니다.

GE-SENSE.pdf

예, 두 기능을 동시에 지정하거나 사용하는 데에는 제한이 없습니다.

아니요. 서비스 매뉴얼에 설명된 바와 같이, 타임 베이스 보정을 위해서는 701250/701255 10 MS/sec 모듈 또는 720210 100 MS/sec 모듈 중 하나가 반드시 필요합니다.
