FAQ

자세한 내용은 요꼬가와 심볼 에디터 온라인 소프트웨어 다운로드 페이지의 사용자 매뉴얼 참고

작동 모드

DL9000 / SB5000 / DLM2000 계측기용 심볼 에디터에는 두 가지 모드가 있습니다.

1. CAN 모드

     CAN 버스 심볼 정의를 사용하여 CAN 버스 패킷을 심볼로 디코딩할 수 있습니다.

2. LOGIC 모드

     병렬로 입력되는 비트 집합 (paralled set of bits)을 심볼로 변환합니다.

     기본적으로 BUNDLE 기능과 유사, 단 16진수(hex) 또는 2진수(bin) 값을 심볼로 변환합니다.

표시 방식

심볼 에디터에서 정의한 메시지 이름 (예:'READ')이 디코드 표시 영역에 표시됩니다.

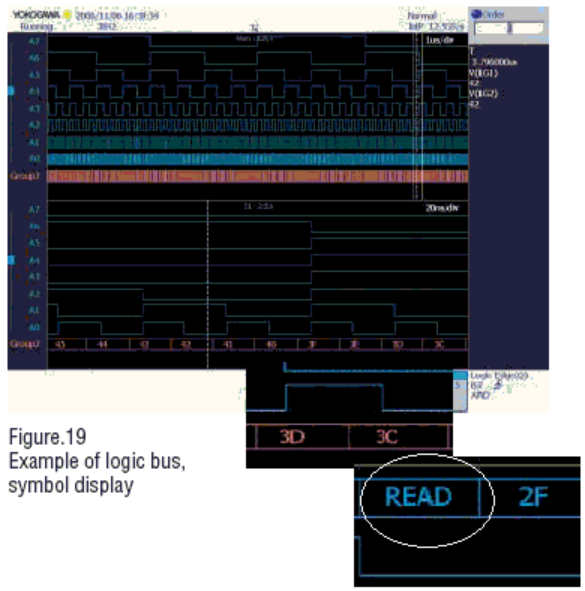

예시는 첨부 이미지 파일의 흰색 원으로 표시된 부분을 참고하면 됩니다.

단일 채널의 시리얼 패턴 (serial pattern)이나 개별 논리 비트는 심볼로 변환할 수 없습니다.

즉, 논리 섹션에서는 병렬 비트 집합만 심볼로 변환 가능하며, 시리얼 데이터나 단일 비트는 지원되지 않습니다.

안타깝게도, DL750에서 생성되는 .wvf 파일 형식은 최종 사용자가 접근할 수 있는 공개 형식이 아닙니다.

또한, DL 시리즈용 MATLAB 툴킷 (701991)과 WFV 파일 접근 API (707712) 역시 DL750의 논리 입력 (Logic Input)으로 획득한 데이터를 불러올 수 없습니다.

해결방법 :

Xviewer (701992)를 사용하여 파형 데이터를 ASCII 형식으로 저장한 후, 그 데이터를 MATLAB으로 추출하여 사용합니다.

AQ6373 Optical Spectrum Analyzer는 컬러 분석 기능을 다음과 같이 수행합니다.

1. 스펙트럼 측정

     광 신호의 스펙트럼을 먼저 측정합니다.

2. 측정 스펙트럼과 CIE에서 정의한 색상 대응 함수 (Clolr Matching Functions) 비교

     측정된 스펙트럼을 CIE 색상 대응 함수와 비교합니다.

     이 함수를 이용하여, X,Y,Z 값을 계산합니다.

자세한 계산식과 방법은 아래 파일을 참고하시기 바랍니다.

untitled.pdf

예.

각 DL850 ScopeCorder의 트리거 입력을 동기화하려면 트리거 in/out 기능 또는 시간트리거 (Time Trigger)를 사용하면 됩니다.

아니요.

G610과 GS820은 단순히 전압만 측정하는 DMM으로 사용할 수 없습니다.

그 이유는 계측기의 Sense 단자를 Output 단자와 분리할 수 없기 때문입니다.

GS 시리즈는 Output 단자를 사용하여 DUT를 공급하고 측정하며, Sense 단자를 측정에 사용하지 않습니다.

Sense 단자는 4-와이어 모드에서만 사용됩니다.

모드별 특성:

2-와이어 모드 : Sense 단자가 내부적으로 Output 단자와 연결되어 있어 사용할 수 없습니다.

4-와이어 모드 : Sense 단자가 내부적으로 40kΩ 저항을 통해 Output 단자와 연결됩니다.

채널별 특성:

단일 채널 GS610 : Output 과 Sense 단자는 반드시 동일 지점에 연결해야 합니다.

멀티 채널 GS820 : CH1 과 CH2를 사용하여 DUT의 서로 다른 부분을 측정할 수 있습니다.

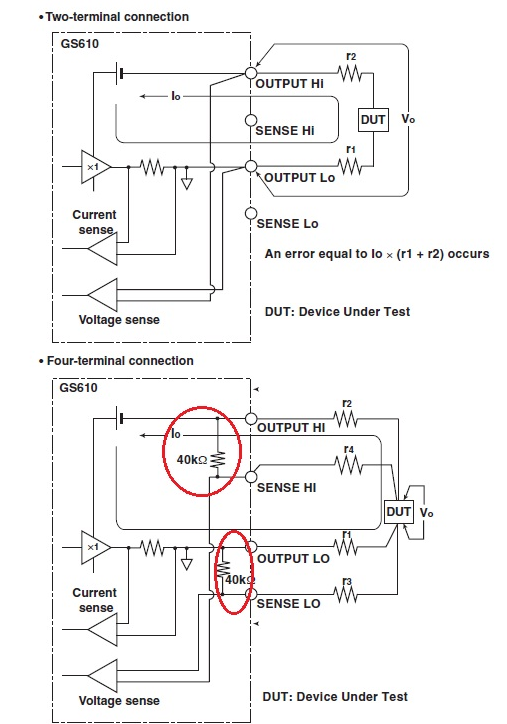

자세한 연결 방법은 첨부된 PDF에서 2-와이어 및 4-와이어 연결 다이어그램을 참고하시기 바랍니다.

GE-SENSE.pdf

예, 두 기능을 동시에 지정하거나 사용하는 데에는 제한이 없습니다.

아니요. 서비스 매뉴얼에 설명된 바와 같이, 타임 베이스 보정을 위해서는 701250/701255 10 MS/sec 모듈 또는 720210 100 MS/sec 모듈 중 하나가 반드시 필요합니다.

아니요, DL850/DL850V는 실시간 데이터를 외장 하드 드라이브 또는 내장 하드 드라이브로만 스트리밍할 수 있습니다.

DL850은 설치 시 다음 언어 옵션 중 하나로 설정할 수 있습니다.

• 일본어

• 영어

• 중국어

• 한국어

• 독일어

• 프랑스어

• 이탈리아어

• 스페인어

• 러시아어

영어(-HE)모델의 경우, UTILITY 메뉴에서 메뉴와 메시지 언어를 일본어, 영어 또는 독일어로 변경할 수 있습니다.

이후, Help 메뉴도 선택한 언어로 함께 변경됩니다.

하지만, 일본어, 독일어, 영어를 제외한 다른 모든 언어에서는 Help 메뉴는 항상 영어로 표시됩니다.

WT & PZ 시리즈 계측기에 사용되는 라인 필더의 회로 설계는 버터워스 (Butterworth)필터와 유사하지만 재설계되었습니다.

원래의 필터 특성을 더 날카로운 감쇠 곡선 (rolloff)을 얻도록 수정했습니다.

WT3000 : 감쇠 특성은 3차 또는 4차 버터워스 필터와 유사합니다.

WT1800 : 감쇠 특성은 2차, 2폴 버터워스 필터와 유사합니다.

PZ4000 : 감쇠 특성은 4차, 4폴 버터워스 필터와 유사합니다.

하지만, 여기서 유사하다는 것은 감쇠 특성만을 의미하며, WT 및 PZ 시리즈 계측기의 라인 필터는 이상적인 버터워스 필터가 아닙니다. 따라서 필터 회로와 완전히 동일하게 동작하지는 않습니다.

기타 관련 정보 :

WT & PZ 시리즈 계측기에는 라인 필터 (Line Filter)와 주파수 필터 (Frequency Filter) 두 가지 필터를 사용할 수 있습니다.

라인 틸터 (Line Filter)

라인 필터는 켜면, 측저값에는 고주파 성분이 포함되지 않으며, 게측기에 따라 Hz에서 MHz 범위까지 차단 주파수를 선택할 수 있습니다.

또한, 고조파 측정 시 앤티앨리어싱(Anti-aliasing) 필터로도 사용할 수 있습니다.

주파수 필터 (Frequency Filter)

주파수 필터는 주파수 측정 입력회로에 삽입되지 않습니다. 따라서 주파수 필터를 켜더라도 측정값에는 고주파 성분이 포함됩니다.

일부 경우, 측정기간에 따라, 주파수 필터는 동기 신호의 제로 크로싱 (Zero-crossing)  검출용 필터로도 사용할 수 있습니다.

참고 :

입력 필터에 대한 자세한 정보는 매뉴얼을 참고하세요.

WT1800 (IM WT1801-01EN, 2-19쪽)

WT3000 (IM 760301-01E, 2-12쪽)

PZ4000 (IM 253710-01E, 1-14쪽)

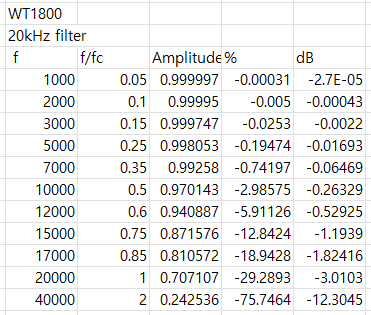

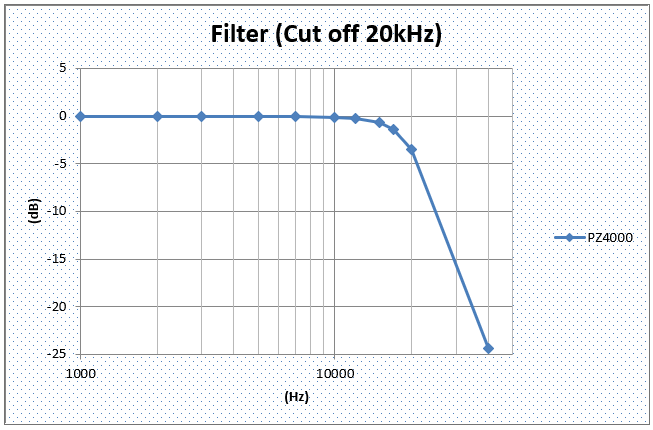

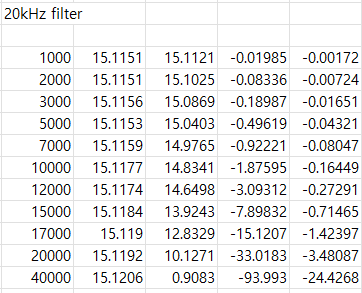

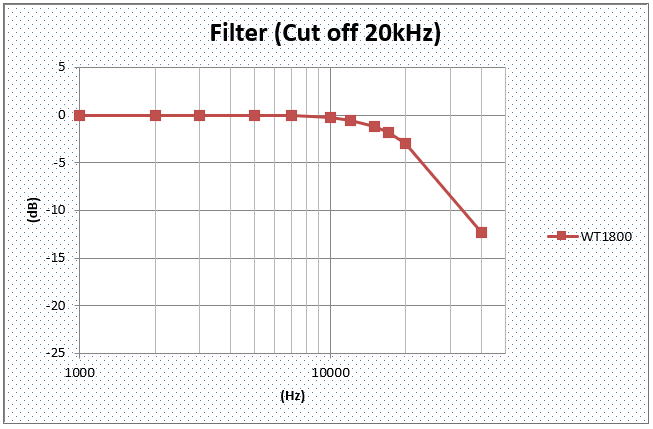

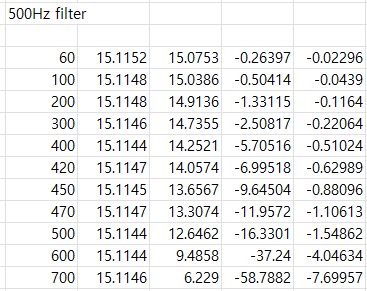

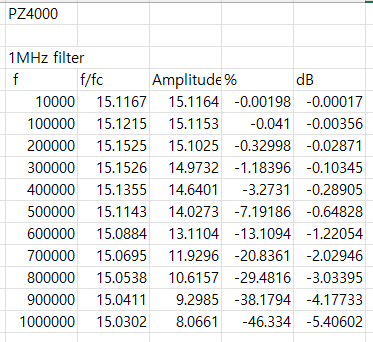

아래 그림에서 WT1800과 PZ4000의 20kHz 신호에 대한 라인 필터 주파수 응답 예시를 확인할 수 있습니다.
