FAQ

DLM2000 Mixed Signal Oscioolscope는 향상된 파라미터 측정 및 계산 (Enhanced Parameter Measurement and Calculation)기능을 제공합니다.

이 기능을 사용하면 두 개의 서로 다른 영업의 파형 파라미터를 자동으로 측정할 수 있으며, 측정한 파형 파라미터 (RMS, 최대값, 최소값, 주파수, 상승시간, 하강시간 등)를 이용하여 자동 계산도 수행할 수 있습니다.

향상된 측정 및 계산 설정 방법

1. Measure → Enhanced 소프트 버튼을 누릅니다.

2. Itemn Setup (Area2) 소프트 버튼을 누릅니다.

3. Jog Shuttle과 SET 노브를 사용하여 소스 파형과 측정 항목을 설정합니다.

4. ESC를 눌러 Enhanced Setup 메뉴로 돌아갑니다.

5. Time Range 소프트 버튼을 눌러 표시창 (Main, Zoom1, Zoom2)을 선택합니다.

6. ESC를 눌러 Enhanced Setup 메뉴로 돌아갑니다.

7. Jog Shuttle 과 SET 노브를 사용하여 Time Range를 설정합니다.

8. Calc Setup 소프트 버튼을 눌러 사용할 계산식(Expression)을 수정하고 선택합니다.

더 다양한 향상된 계산식 예시는 아래 첨부된 내용을 참고하십시오.

주의사항

펌웨어 버전 1.81 이상이 설치되어 있어야 합니다.

통계 처리 모드가 Cycle로 설정된 경우, 향상된 파라미터 측정 기능은 사용할 수 없습니다.

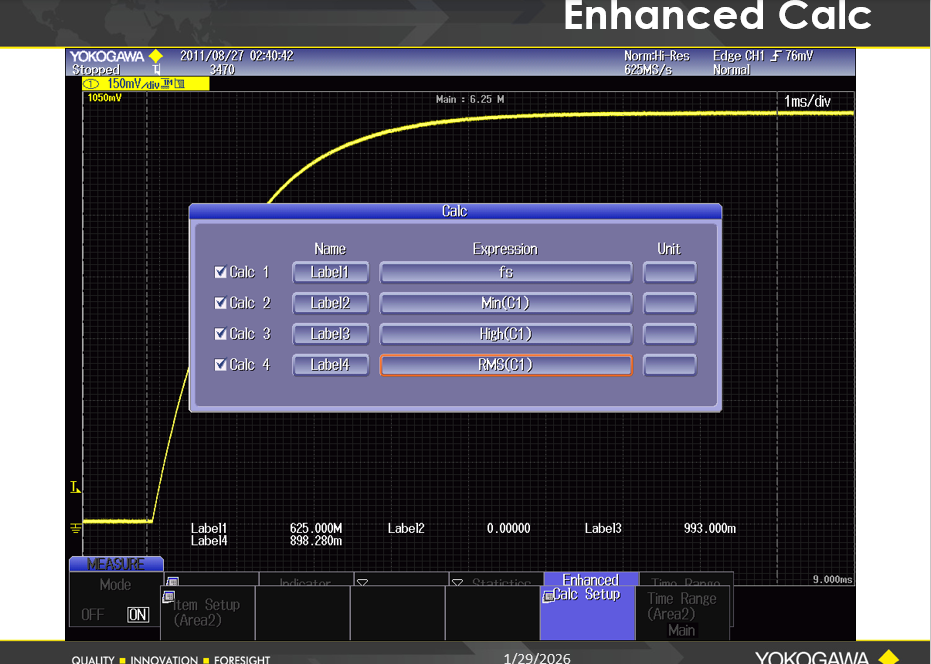

예시로 RMS(C1)과 같은 파라미터를 사용할 수 있습니다. 이 예시는 샘플링 속도(fs)를 보여주기 위한 것 입니다.

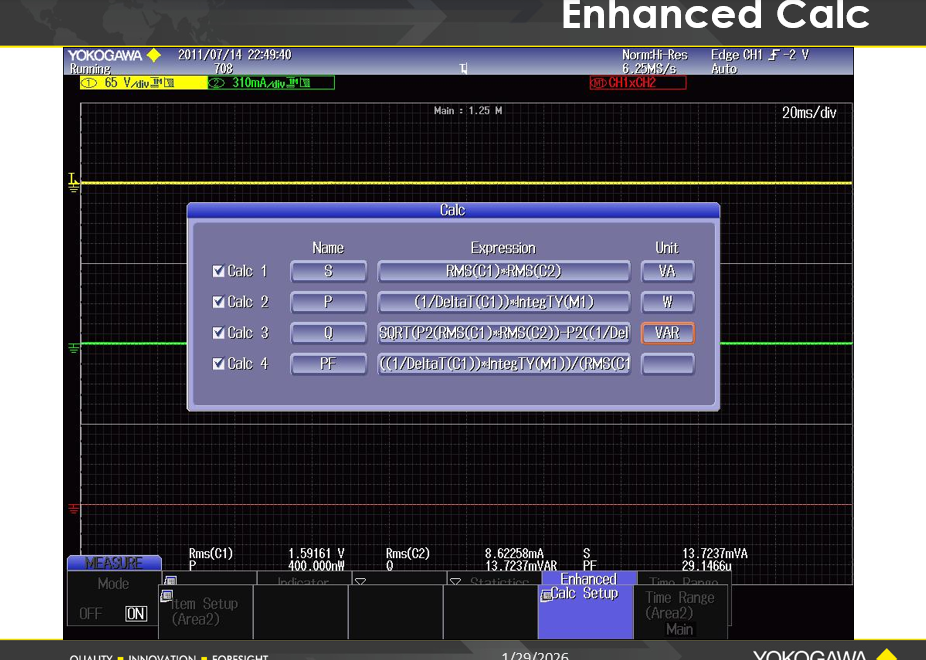

이 슬라이드는 계산기(Calculator)에서 PARAMETRIC MEASRUEMENTS (파라메트릭측정)를 사용하는 방법을 보여줍니다.

또한 이 슬라이드는 계산기에서 DaetaT를 사용하는 방법을 보여줍니다.

DeltaT는 MEASURE 메뉴 커서 간의 전제 시간을 의미합니다.

이를 이용하면 시간 기준으로 스칼라 값의 평균(Averaging)을 계산할 수 있습니다.

이 슬라이드는 계산기에서 DaltaT를 사용하는 방법을 보여줍니다.

DeltaT는 ENHANCED CALC(Time Rage)커서 간의 전체 시간을 의미합니다.

이를 이용하면 시간기준으로 스칼라 값의 평균(Averaging)을 계산할 수 있습니다.

여기서는 8.12밀리초(ms)입니다.

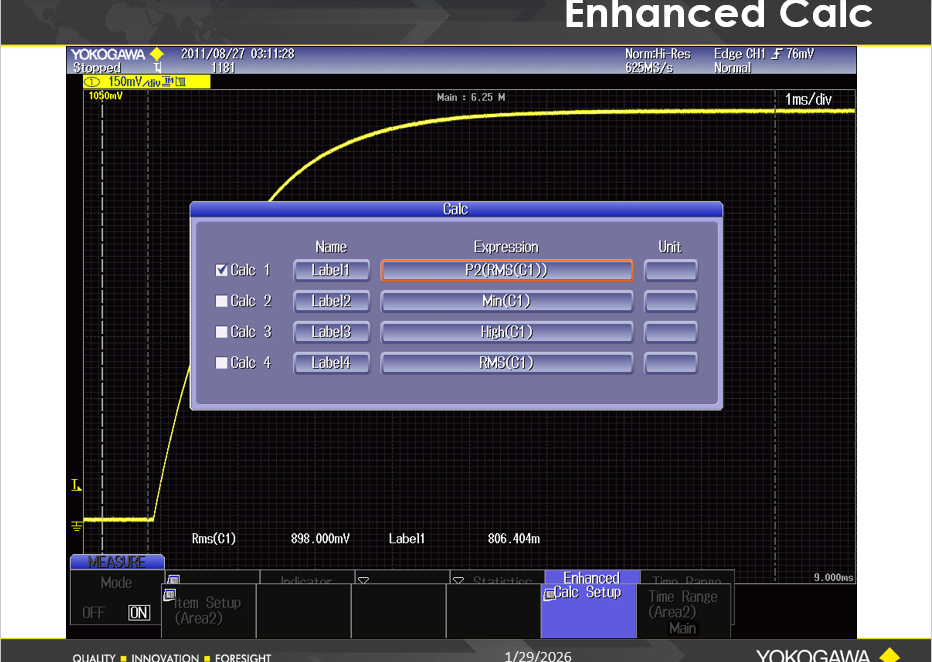

이 슬라이드는 계산기에서 P2를 사용하는 방법을 보여줍니다.

P2는 RMS(C1)를 제곱하는 연산입니다.

이를 이용하면 시간 기준으로 스칼라 값을 제곱할 수 있습니다.

주의 : MEASURE 메뉴와 CALC 메뉴는 각각 전용 커서 쌍이 있어, 숫자 계산이 수행되는 영역이 제한됩니다.

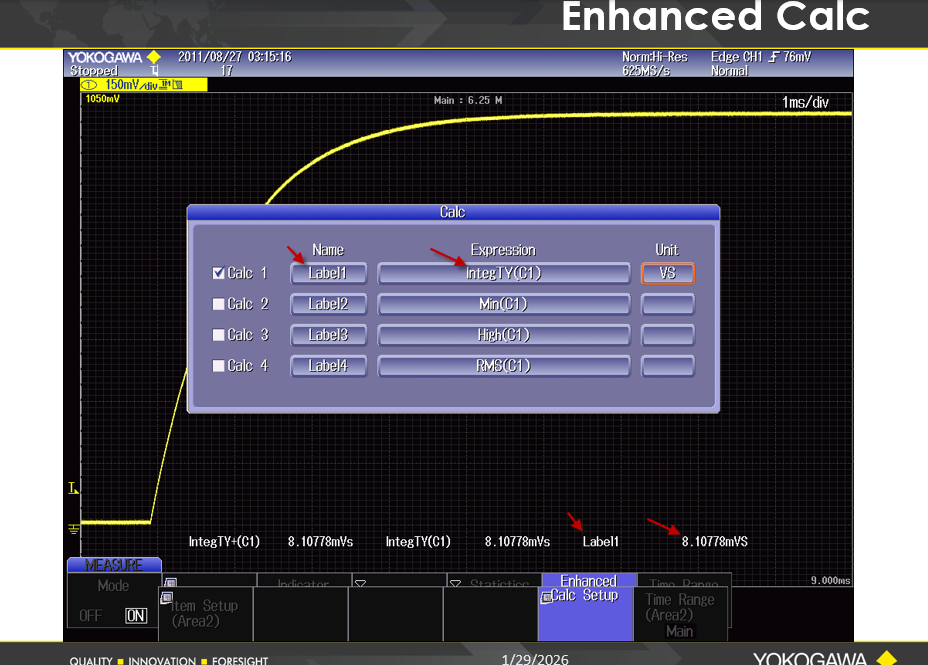

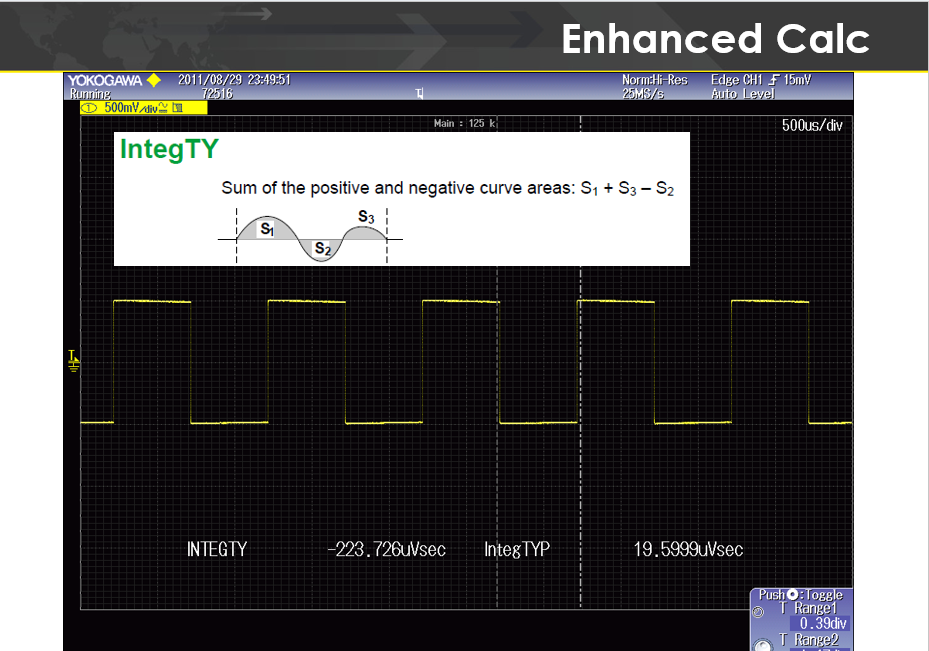

이 슬라이드는 계산기에서 IntegTY를 사용하는 방법을 보여줍니다.

IntegTY는 곡선 아래 전체 면적 (Total Area Under the Curve)을 계산합니다.

또한 화면에는 다음이 표시되어 있습니다.

곡선 아래 양의 영역 (Positive Area Under the Curve) - MEASURE 메뉴에서 계산

곡선 아래 전체 면적 (Total Area Under the Curve) - MEASURE 메뉴에서 계산

이 슬라이드는 계산기에서 IntegTY를 사용하는 방법을 보여줍니다.

IntegTY는 곡선 아래 전체 면적 (Total Area Under the Curve)을 계산합니다.

또한 화면에는 다음이 표시되어 있습니다.

곡선 아래 양의 영역 (Positive Area Under the Curve) - MEASURE 메뉴에서 계산

곡선 아래 전체 면적 (Total Area Under the Curve) - MEASURE 메뉴에서 계산

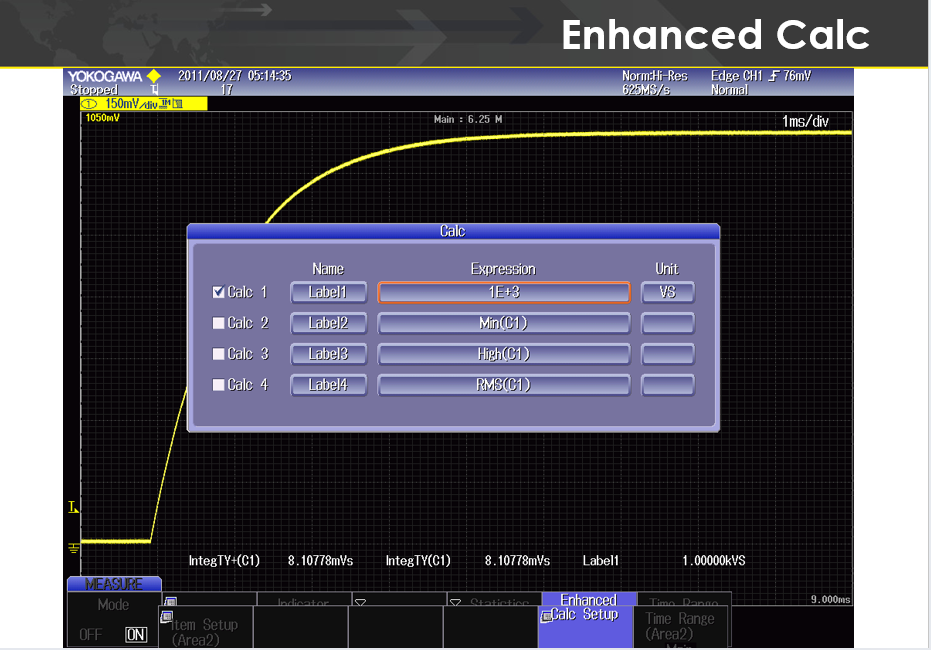

계산기에서는 지수 표기 (Exponential Numbers)를 사용할 수 있습니다.

파이의 값은 충분히 쉽습니다.

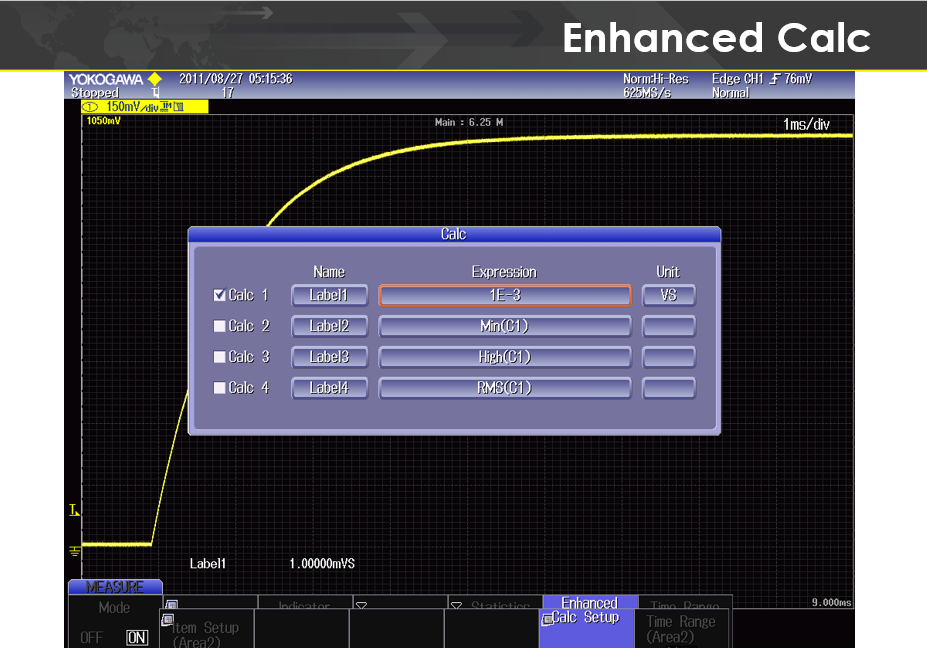

1보다 작은 지수 표기 숫자 (Exponential Number)

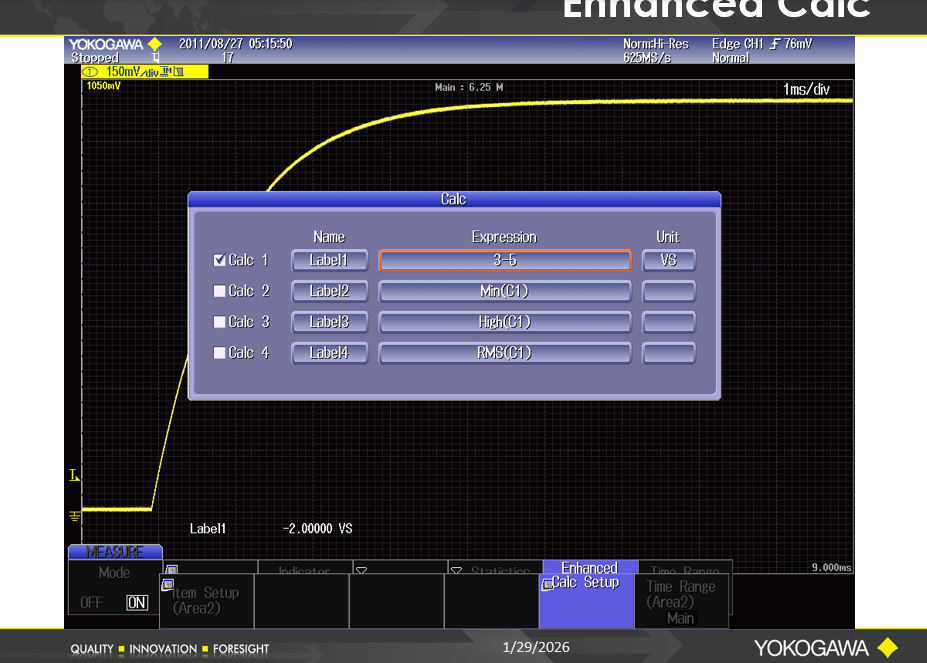

뺄셈

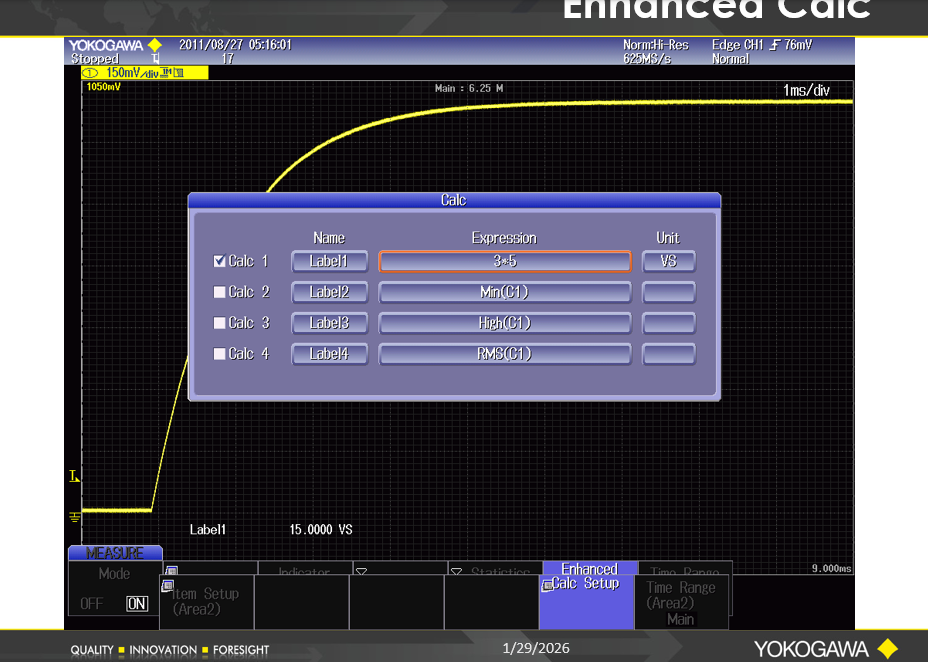

곱셈

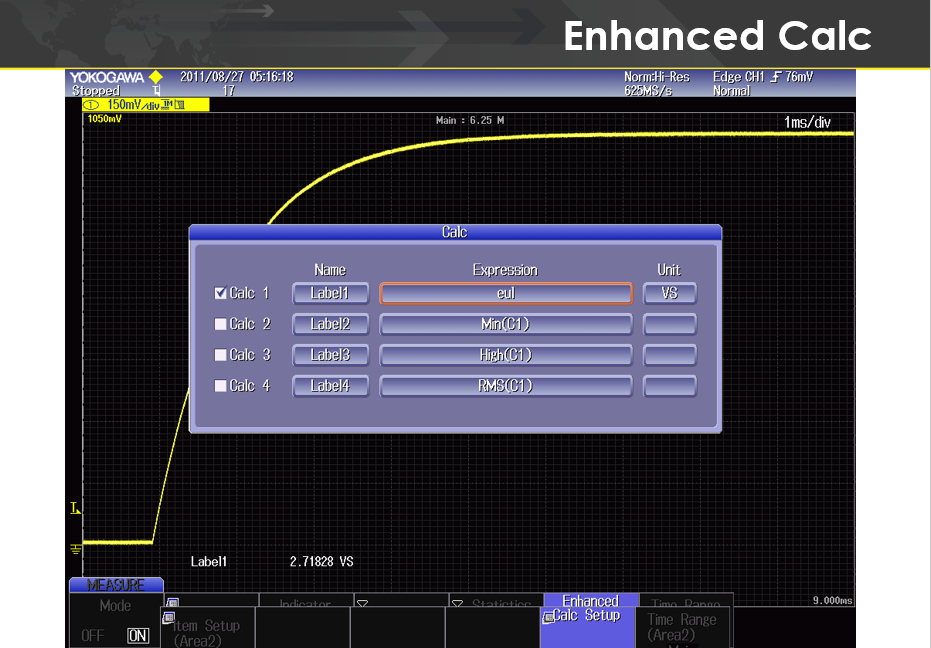

오일러 상수 (Euler's constant)는 'eul'입니다.

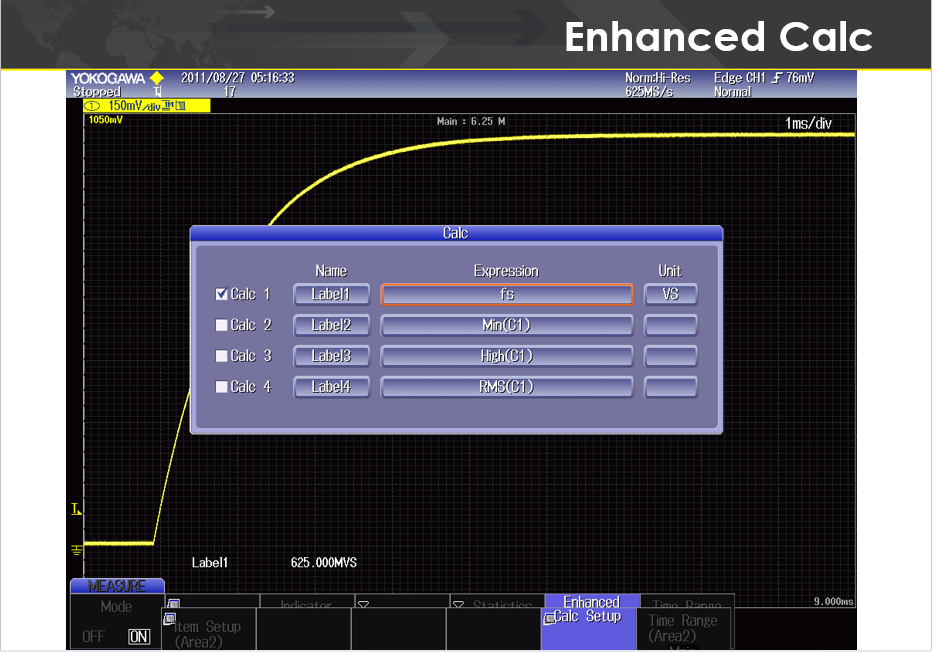

샘플링 속도 (Sample Rate)는 fs입니다.

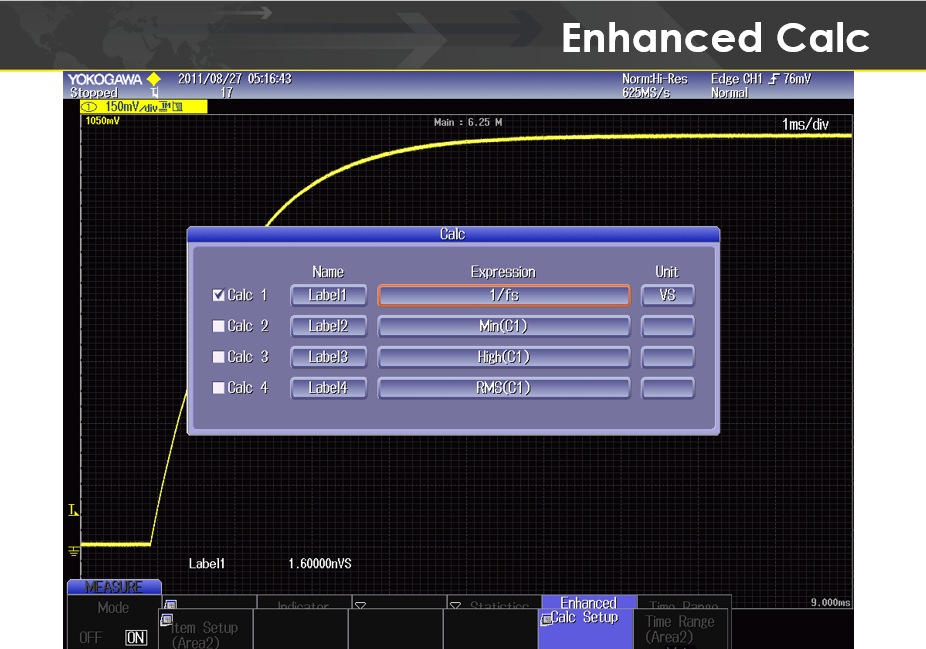

1/fs, 여기서 fs는 샘플링 속도 입니다.

이는 샘플간격 (Sample Interval)을 의미하며, 각 샘플 사이의 시간을 나타냅니다.

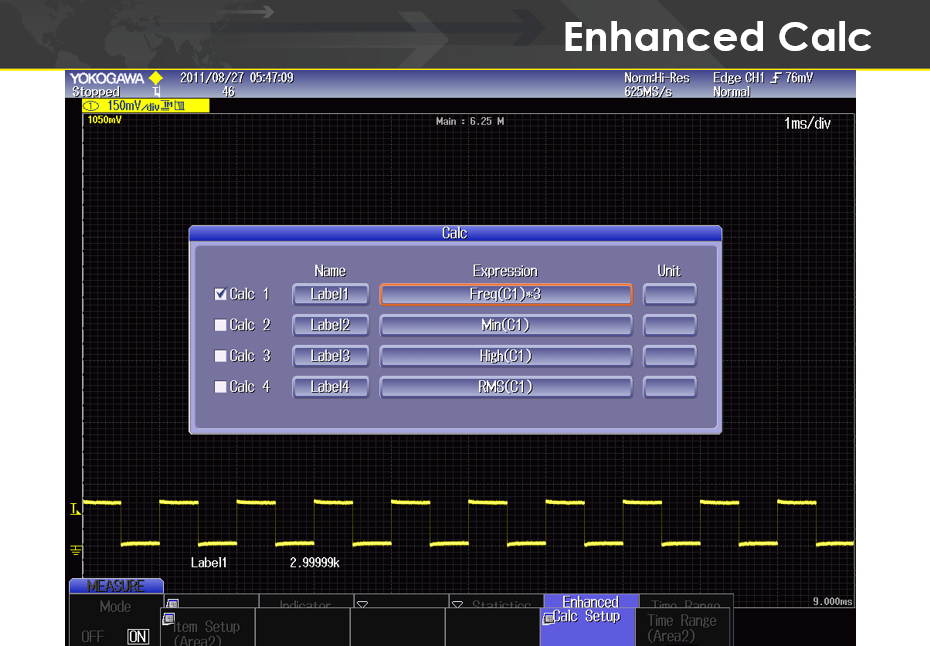

채널 1의 주파수는 Freq(C1)으로 표시됩니다.

여기서는 채널1의 주파수(1000Hz0를 3배로 곱하고 있습니다.

모든 파라메트릭 측정은 이와 동일한 문법을 사용합니다.

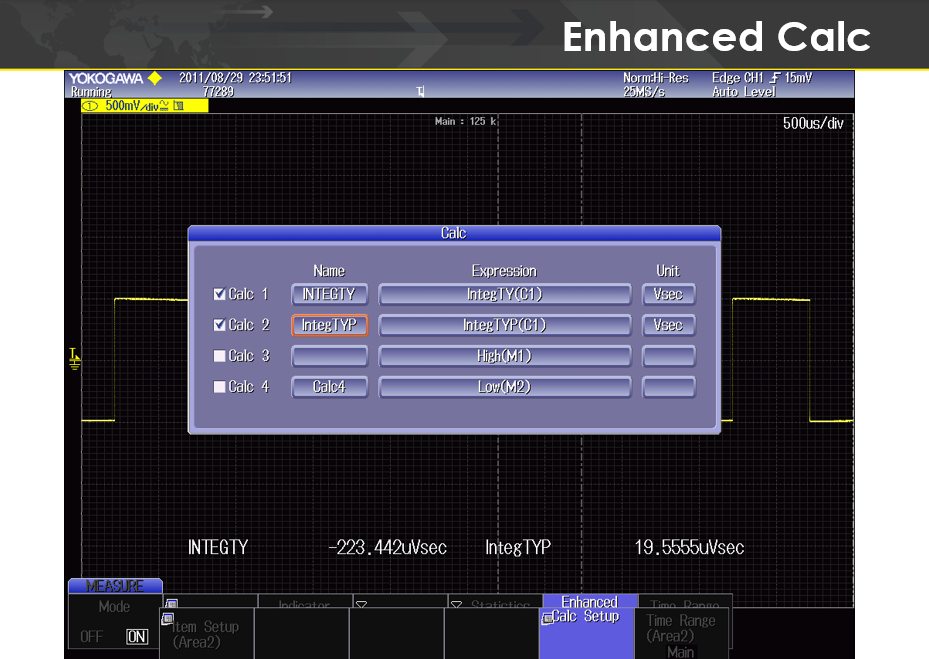

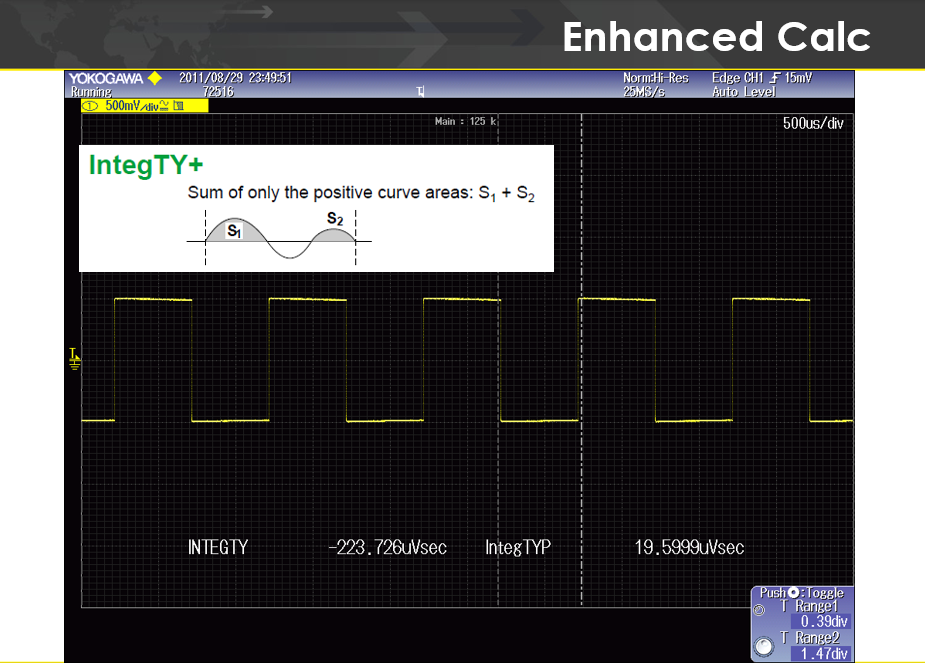

IntegTY+는 IntegTYP와 동일합니다.

IntegTY와 IntegTYP의 문법(Syntax)

커서 TimeRage1과 TimeRage2가 0V 위에서 음(-)으로 내려가는 1kHZ 펄스 (반주기, half-cycle)를 감싸고 있습니다.

이 펄수의 크기는 500mVp또는 1000mVpp 입니다.

AQ2201/AQ2202 Frame Controller의 펌웨어 업그레이드에 대한 자세한 절차와 안내는 첨부된 문서를 참고하시기 바랍니다.

8a0a8183036e8056e7e77be30baa1dad7f49868c.pdf

개별 요소 (Element) 범위 설정

전압 범위 변경 (Element 1→ 30V)

CONFIGURE:VOLTAGE:RANGE:ELEMENT1 30V

전류 범위 변경 →(Element 1→ 1A)

CONFIGURE:CURRENT:RANGE:ELEMENT1 1A

설정 확인

Element 1 전압 범위 조회

CONFIGURE:VOLTAGE:RANGE:ELEMENT1?

Element 1 전류 범위 조회

CONFIGURE:CURRENT:RANGE:ELEMENT1?

모든 요소 (Element) 한 번에 설정

전압 범위 전체 설정

CONFIGURE:VOLTAGE:RANGE 30V

전압 범위 전체 조회

CONFIGURE:VOLTAGE:RANGE?

전류 범위 전체 설정

CONFIGURE:CURRENT:RANGE 1A

전류 범위 전체 조회

CONFIGURE:CURRENT:RANGE?

참고 문서

WT1010 Digital Power Meter User's Manual - 페이지 App 2-20, App 2-22

WT1030/WT1030M Digital Power Meter User's Manual - 페이지 App 2-20, App 2-22

WT2010 Digital Power Meter User's Manual - 페이지 App 2-21, App 2-23

WT2030 Digital Power Meter User's Manual - 페이지 App 2-21, App 2-23

개별 요소 (Element) 범위 설정

전압 범위 변경 (Element 1→ 30V)

CONFIGURE:VOLTAGE:RANGE 30V

전류 범위 변경 →(Element 1→ 1A)

CONFIGURE:CURRENT:RANGE 1A

설정 확인

전압 범위 조회

CONFIGURE:VOLTAGE:RANGE?

전류 범위 조회

CONFIGURE:CURRENT:RANGE?

참고 문서

WT110E/WT130 Digital Power Meter User's Manual - 페이지 App 2-15, App 2-16

WT200 Digital Power Meter User's Manual - 페이지 App 14-19, 14-20

WT2010/230M Digital Power Meter User's Manual - 페이지 App 14-20. 14-21

개별 요소 (Element) 범위 설정

전압 범위 변경 (Element 1→ 30V)

RV1,4

전류 범위 변경 →(Element 1→ 1A)

RA1,5

모든 요소 (Element) 한 번에 설정

전압 범위 전체 설정

RV0,4

전류 범위 전체 설정

RA0,5

설정 확인

Element 1 전압 범위 조회

RV1?

Element 1 전류 범위 조회

RA1?

참고 문서

WT1010 Digital Power Meter User's Manual - 페이지 App 1-11

WT1030/WT1030M Digital Power Meter User's Manual - 페이지 App 1-13

WT2010 Digital Power Meter User's Manual - 페이지 App 1-14, App 1-15

WT2030 Digital Power Meter User's Manual - 페이지 App 1-15

개별 요소 (Element) 범위 설정

전압 범위 변경 (Element 1 → 30V)

INPUT:VOLTAGE:RANGE:ELEMENT1 30V

전류 범위 변경 (Element 1 → 1A)

INPUT:CURRENT:RANGE:ELEMENT1 1A

설정 확인

Element 1 전압 범위 조회

INPUT:VOLTAGE:RANGE:ELEMENT1?

Element1 전류 범위 조회

INPUT:CURRENT:RANGE:ELEMENT1?

모든 요소 (Element) 한 번에 설정/조회

전압 범위 전체 설정

INPUT:VOLTAGE:RANGE 30V

전압 범위 전체 조회

INPUT:VOLTAGE:RANGE?

전류 범위 전체 설정

INPUT:CURRENT:RANGE 1A

전류 범위 전체 조회

INPUT:CURRENT:RANGE?

참고 문서

PZ4000 Power Analyzer Communications Interface Use's Manual

     페이지 4-48, 4-52

WT1600 Digital Power Analyzer Communications Interface User's Manuzl

     페이지 4-49, 4/53

펌웨어 업데이트용 파일 확인

어떤 펌웨어를 사용해야 하는지는 SL1000 Software releasw notes ("-.txt")에서 확인할 수 있습니다.

릴리즈 노트에 적힌 적절한 버전의 획득 소포트웨어 및 펌웨어를 참고하십시오.

펌웨어 업데이트 방법

첨부된 문서(SL1000 Software and Upgrade Procedure.pdf)에 있는 절차를 따라 펌웨어를 업데이트합니다.

SL1000 획득 소프트웨어와 펌웨어 버전을 동시에 업그레이드할 경우, 먼저 획득 소프트웨어를 업그레이드해야 합니다.

주의사항

Firmware와 Recovery 폴더에 있는 파일은 획득 소프트웨어 설치 프로그램에 의해 PC에 자동 설치되지 않습니다.

버전 업그레이드 전에 필요하다면, 해당 폴더를 PC에 복사하여 저장해야 합니다.

85763c6b07735ed580e256e7546daef02ff56a2e.pdf

720220 Channel Voltage Input Module에서 사용하지 않는 채널을 끄려먼, Coupling 메뉴에서 OFF를 선택하십시오.

DL850 ScopeCorder에서는 Snapshot기능을 사용하여 이전에 획득한 파형을 현재 획득 파형 위에 겹쳐 표시할 수 있습니다.

또한, Go/No-Go 테스트를 사용할 수도 있으며, 이 경우 기준(reference)파형이 필욯바니다.

스냅샷(Snapshot) 생성 방법

1. FILE 키를 누릅니다.

2. Others (SAVE) 소프트 키를 누릅니다.

3. Data Type 소프트 키를 누릅니다.

4. Snap을 선택합니다.

5. Execute Save 소프트 키를 눌러 저장을 실행합니다.

스냅샷(Snapshot) 불러오기 방법

1. FILE 키를 누릅니다.

2. Others (Load) 소프트 키를 누릅니다.

3. .Snap 파일을 선택합니다.

5. Execute Save 소프트 키를 눌러 불러오기를 실행합니다.

자세한 설정 방법과 기능 설명은 첨부된 파일을 참조하십시오.

해당 ZIP파일에는 Wave Window FAQ 관련 논의도 포함되어 있습니다.

Getting Started with the DL850 Wave Window Trigger.pdf

Wave Window Trigger.pdf

Wave Window User's FAQ - Advanced Topics Revision 1 5.pdf
