상세설명입니다.

사진이 없는 설명입니다.

1111

• 고정확도
  교류 전압: ±0.04%, 교류 전류: ±0.05%
• 넓은 발생 범위(정확도 보증)　
  교류 전압: 1.00 mV ~ 1200.0 V
  교류 전류: 1.00 mA ~ 60.00 A
• 고안정도　교류전압・전류：±50 ppm/h
• 넓은 주파수 범위　40 ~ 1000 Hz
• 직관적인 조작성
• 출력값의 디지털 표시
• 범위 공통 전류 출력 단자
• 스윕( 전압/ 전류/ 주파수 ^※ )
  ※주파수 스윕의 범위를 별도로 설정
• 출력 분할
• 편차 표시

높은 정확도

(180일 정확도)

넓은 발생 범위(정확도 보증)

교류전압은 6레인지 (100m/1/10/100/300/1000[V])
교류전류는 4레인지 (100m/1/10/50[A])

광범위에 걸쳐 출력이 가능. 출력 범위는 각 범위의 0-144%입니다.

높은 안정성

±(설정값의 20 ppm + 레인지의 30 ppm)/h
시간의 경과에 대해 변동이 매우 작고, 재현성이 높은 측정을 실현합니다.

±(설정값의 20 ppm + 레인지의 30 ppm)/h
시간의 경과에 대해 변동이 매우 작고, 재현성이 높은 측정을 실현합니다.

넓은 주파수 범위

출력 주파수는 일반 상용 주파수의 50/60Hz 및 선박 및 항공기용으로 사용되는 400Hz의 고정 주파수 범위와 40~1000Hz의 연속 가변 주파수 범위를 선택할 수 있습니다.
또한 40 ~ 1000Hz를 고정확도로 발생하므로 주파수 미터의 교정에도 사용할 수 있습니다.
주파수 미터 교정용 전용 레인지로 효율적인 교정이 가능합니다.

2558A는 40~1000Hz의 외부 발진기로부터의 입력으로 외부 기기에 동기한 출력이 가능합니다.
또한 본 기기를 여러 대 사용한 동기운전이 가능하며, 기기간의 위상도 설정할 수 있습니다. 전력계를 교정할 때의 전압/전류원으로 활용할 수 있습니다.

직관적인 조작성

기능, 자릿수 설정 다이얼, 스위치에 의해 직관적인 조작을 실현하고 누구나 쉽게 사용할 수 있습니다. 또한 표시 영역은 시인성이 좋은 7 세그먼트 표시를 채용하고 있습니다.

출력값의 디지털 표시

실제 출력값이 표시됩니다.
주 설정, 출력 분할 설정, 편차 설정에서 출력값을 계산할 필요가 없으며, 효율적으로 교정 작업을 할 수 있습니다.
본 표시는 출력값을 측정한 것입니다.
따라서 출력 과도 상태의 수렴 확인에도 유용합니다.

범위 공통 전류 출력 단자

범위를 변경할 때마다 케이블 연결을 변경할 필요가 없으므로 잘못된 연결로 인한 낭비적인 작업 시간을 줄일 수 있습니다.

스윕(전압/전류/주파수*¹)

주설정값의 0~120%의 출력을 스위치 조작 1개로 자유롭게 올리거나 내릴 수 있습니다.
스윕 시간은 8*²/16/32/64초에서 선택할 수 있습니다.
*¹주파수 스윕 범위를 별도로 설정
*² 펌웨어 버전 1.04 이상에서 지원

출력 분할

메인 설정에 대한 출력 분할을 1 액션으로 설정할 수 있습니다.
예를 들어 4분할(분모: 4, 분자: 0 → 4)의 경우,
0 → 25 → 50 → 75 → 100%의 출력을 쉽게 설정할 수 있으므로 선형성 시험 등의 작업 효율 개선에 도움이 됩니다.

편차 표시

주 설정에 대한 편차를 표시합니다.
주 설정에 교정 대상의 풀 스케일 값을 설정하고 출력 분할과 편차 설정용 다이얼로 교정점에 맞추면 편차(피시험기의 풀 스케일에 대한 오차율)를 직접 읽을 수 있습니다.

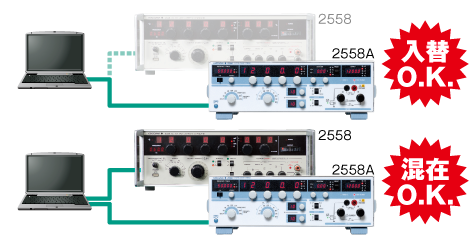

2558용 프로그램 사용

기존의 2558용으로 작성한 프로그램이 사용 가능 ^※ 입니다.
2558A는 대응 명령을 전환할 수 있으므로 기존 기계용 명령 모드로 설정하여 프로그램 변경 없이 제품을 교체할 수 있습니다.
여러 대의 2558을 사용하는 시스템에 2558A를 도입하고 2558과 2558A를 혼합할 수도 있습니다.
※ 통신 응답 속도의 개선 등에 의해, 프로그램의 변경이 필요하게 되는 경우가 있습니다.

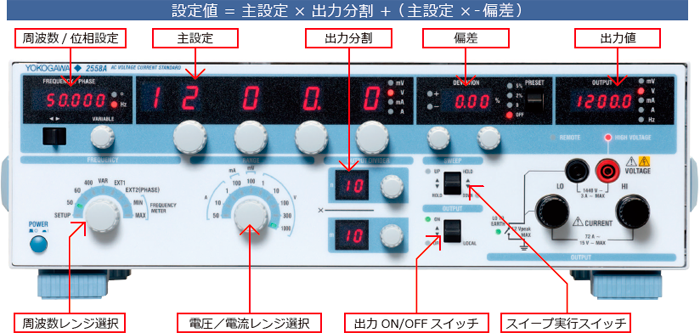

전면 패널

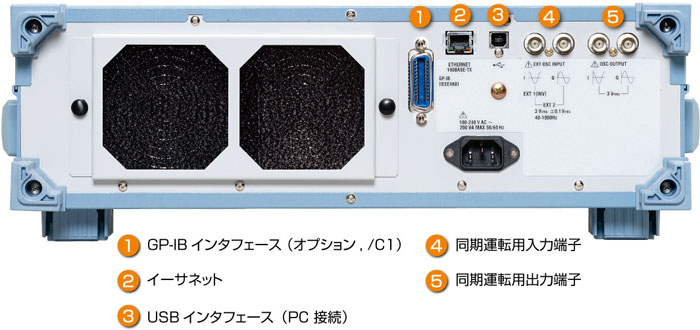

후면 패널

기존 기기(2558)와의 주요 비교
