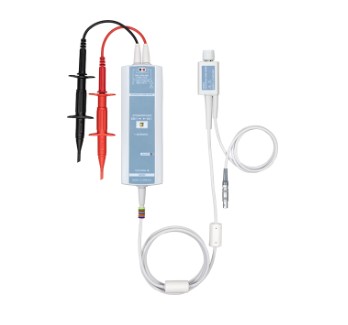

고전압 차동 프로브 702923

DC에서 400MHz까지 넓은 주파수 대역,  우수한 주파수 응답 평탄도의 특성과 CMRR(동상 신호 제거비) 특성을 가지는 고전압 차동 프로브입니다.

고분해능 오실로스코프 DLM3000HD / DLM5000HD와의 조합으로 보다 정확한 파형 측정이 가능합니다.


주파수대역                 :  DC~400MHz

감쇠비                         :  500:1, 50:1

최대 입력전압(접지)  :  ±1000 V (DC + Acpeak)

차동 입력전압            :  ±1000V(DC+ACpeak)(500:1), ±100V(DC+AC peak)(50:1)

최대 비파괴전압        :  ±1500V(DC+AC peak)(5초 이내)

전원                            :  전용 프로브 인터페이스

고속, 고전압 전자장치를 위한 간편한 측정


• 인버터, 모터, 전원 공급 장치와 같은 어플리케이션에서 접지 되지 않은(부동) 신호를 측정합니다.

• 특히 SiC 및 GaN 장치의 고속 고전압 스위칭 동작에 유용합니다.

• 다양한 범용 오실로스코프와 원활하게 사용할 수 있는 다용도 BNC 인터페이스를 갖추고 있습니다.

• DLM 시리즈 프로브 전원 공급 옵션(/P2, /P4 또는 /P8) 또는 별도로 판매되는 프로브 전원 공급 장치(701934)가 필요합니다.

• 측정 대상에 따른 옵션 액세서리의 폭넓은 라인업

• 고분해능 오실로스코프 DLM3000HD / DLM5000HD와의 조합으로 보다 정확한 파형 측정이 가능합니다.



제품 사양


주파수 대역DC~400 MHz (-3 dB)
감쇠비50:1/500:1
입력 임피던스 (대 접지 간)약 6 MΩ / 약 5 pF
차동 입력 전압±1000 V (DC + ACpeak) (500:1)
±100 V (DC + ACpeak) (50:1)
최대 입력 전압 (대 접지 간)±1000 V (DC + ACpeak)
최대 비파괴 전압 (대 접지간)±1500 V (DC + ACpeak) (5 초 이내)
CMRR (typical)-80 dB (60 Hz), -50 dB (10 MHz),
-30 dB (100 MHz), -20 dB (400 MHz)
커넥터 형식(전원 공급) BNC
외형 사이즈헤드부: 173.5(H) × 58 (W) × 26.5 (D) mm
커넥터부: 46.5 (H) × 30 (W) × 17 (D) mm
총 길이 약 2.4 m
무게약 300g
측정 카테고리CATII 1000 V, CATIII 600 V
