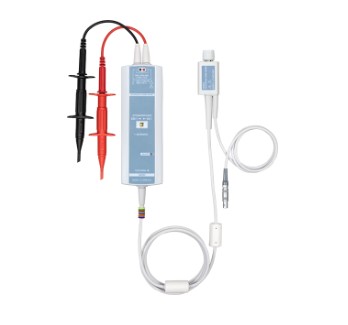

이 고전압 차동 프로브는 DC ~ 400MHz의 넓은 주파수 범위, 뛰어난 주파수 응답 평탄도, 우수한 공통 모드 제거비(CMRR) 특성을 갖추고 있습니다.
주파수대역 : DC~400MHz
감쇠비 : 1000:1, 100:1
최대 입력전압(접지) : ±2000 V (DC + Ac peak)
차동 입력전압 : ±2000V(DC+AC peak)(1000:1), ±200V(DC+AC peak)(100:1)
최대 비파괴전압 : ±3000V(DC+AC peak)(5초 이내)
전원 : 프로브 전원 공급 장치
고속, 고전압 전자장치에 대한 정확한 측정
• 인버터, 모터, 전원 공급 장치와 같은 어플리케이션에서 접지 되지 않은(부동) 신호를 측정합니다.
• 특히 SiC 및 GaN 장치의 고속 고전압 스위칭 동작에 유용합니다.
• 다양한 범용 오실로스코프와 원활하게 사용할 수 있는 다용도 BNC 인터페이스를 갖추고 있습니다.
• DLM 시리즈 프로브 전원 공급 옵션(/P2, /P4 또는 /P8) 또는 별도로 판매되는 프로브 전원 공급 장치(701934)가 필요합니다.
• 측정 대상에 따른 옵션 액세서리의 폭넓은 라인업
• 고분해능 오실로스코프 DLM3000HD / DLM5000HD와의 조합으로 보다 정확한 파형 측정이 가능합니다.
제품 사양
| 주파수 대역 | DC ~ 400MHz(-3dB) |
|---|---|
| 입력 감쇠율 | 100:1 및 1000:1, 사용자 선택 가능 |
| 입력 임피던스(접지) | 약 6MΩ, 약 5pF |
| 최대 허용 차동 전압 | ±2000V(DC + AC피크)(1000:1) ±200V(DC + AC피크)(100:1) |
| 최대 공통 모드 입력 전압(접지) | ±2000V(DC + AC피크) |
| 최대 비파괴 입력 전압(접지) | ±3000V(DC + ACpeak) (5초 이내) |
| 공통 모드 제거비(CMRR)(일반) | -80dB(60Hz), -50dB(10MHz), -30dB(100MHz), -20dB(400MHz) |
| 커넥터 형식(전원공급) | BNC |
| 외형 사이즈 | 헤드부 : 173.5(H) × 58(W) × 26.5(D) mm 커넥터부 : 46.5(H) × 30(W) × 17(D) mm |
| 총 길이 | 약 2.4m |
| 무게 | 약 300g |
| 측정 카테고리 | CAT II 1000V, CAT III 600V |
