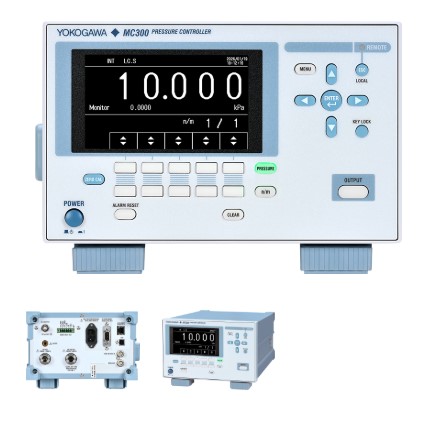

압력측정기

혈압계 개발, 검사

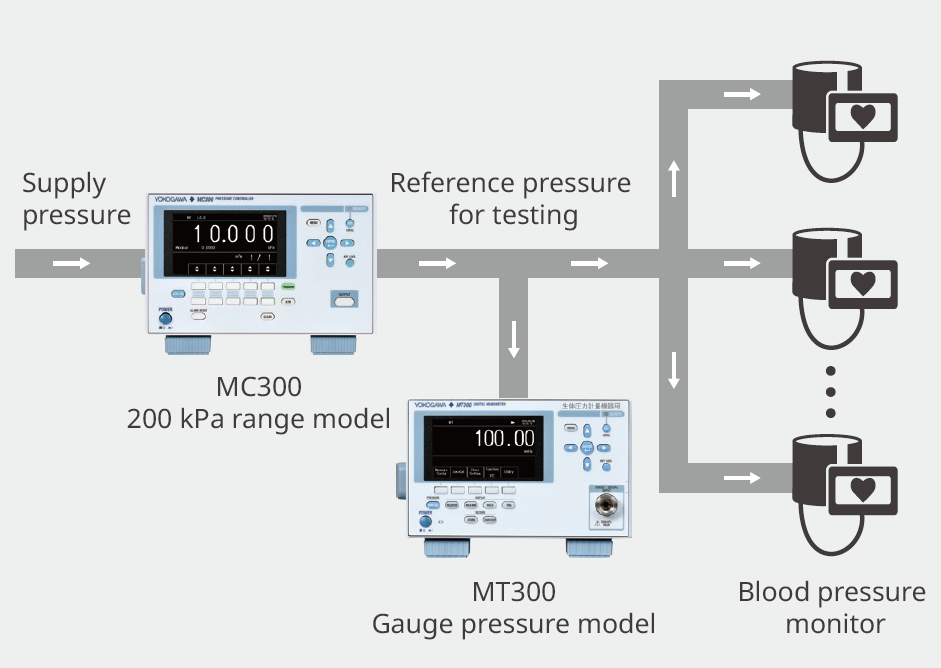

MC300에는 생체압력 계측용 옵션이 준비되어 있어 혈압계에서 일반적으로 사용되는 mmHg 단위로의 설정·표시에 대응하고 있습니다. 또, 혈압계의 검사에 요구되는 측정 범위・정도・분해능을 충분히 갖추고 있기 때문에, 혈압계나 혈압 측정 기능을 가지는 의료기기의 생산・개발 용도에 활용할 수 있습니다. 또한 MC300은 진공 펌프를 사용하지 않고 부압을 발생시킬 수 있으므로 규격에서 요구되는 부압 환경 하에서의 기능 검사를 1대로 실시하는 것도 가능합니다. 또한 MT300을 사용하여 검사 장치 근처의 압력을 모니터링하여 보다 정밀한 검사 환경을 구축할 수 있습니다.

# 생체 압력 계량 장비용 옵션 사양 코드: /MD

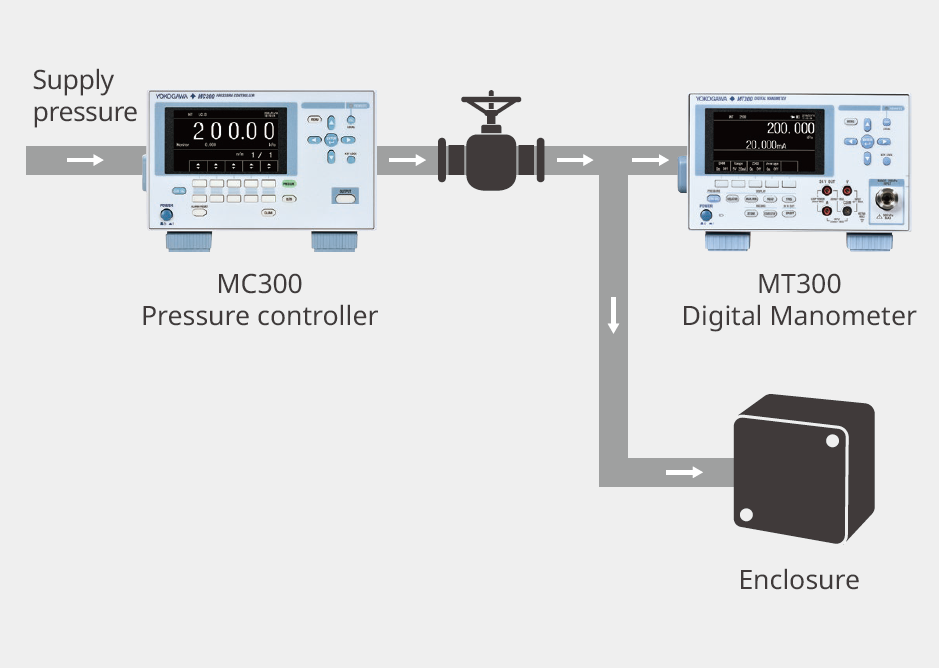

압력변화법을 이용한 용기의 누설시험

케이스의 방수·방진 성능을 평가하기 위해, 각종 용기의 개발에서는 누설 시험(기밀 시험)이 행해집니다. 압력변화법에 의한 누설시험에서는, 규정의 개시압에 가압한 후, 소정시간이 경과한 시점에서의 압력이 임계값 내에 들어가고 있는지를 확인합니다. 따라서 시작 압력을 매번 정확하게 일정하게 유지하는 것이 누설량을 정확하게 평가하는 데 매우 중요합니다. MC300은 설정압까지 부드럽고 높은 재현성으로 가압할 수 있으므로 출하검사와 같이 다수의 제품을 측정하는 경우에도 시작압의 변동에 의한 오차를 억제하여 안정된 시험결과를 얻을 수 있습니다.

수위계 개발, 검사

수위계의 개발이나 검사에 있어서는, 실제로 20 m등의 수위를 준비하는 것은 어렵기 때문에, 압력 컨트롤러로 공기압을 가해 수중 환경을 의사적으로 재현합니다. 수위계에서는 비교적 큰 압력이 걸리기 때문에, 과대압이나 가감압시의 히스테리시스에 특히 주의가 요구됩니다.  MC300은 설정압까지 저 오버슈트하고 고속으로 가압할 수 있어 히스테리시스도 매우 작기 때문에 수위계에 요구되는 고품질의 압력 제어를 안정적으로 실현합니다.

차압·압력 전송기의 자동 교정

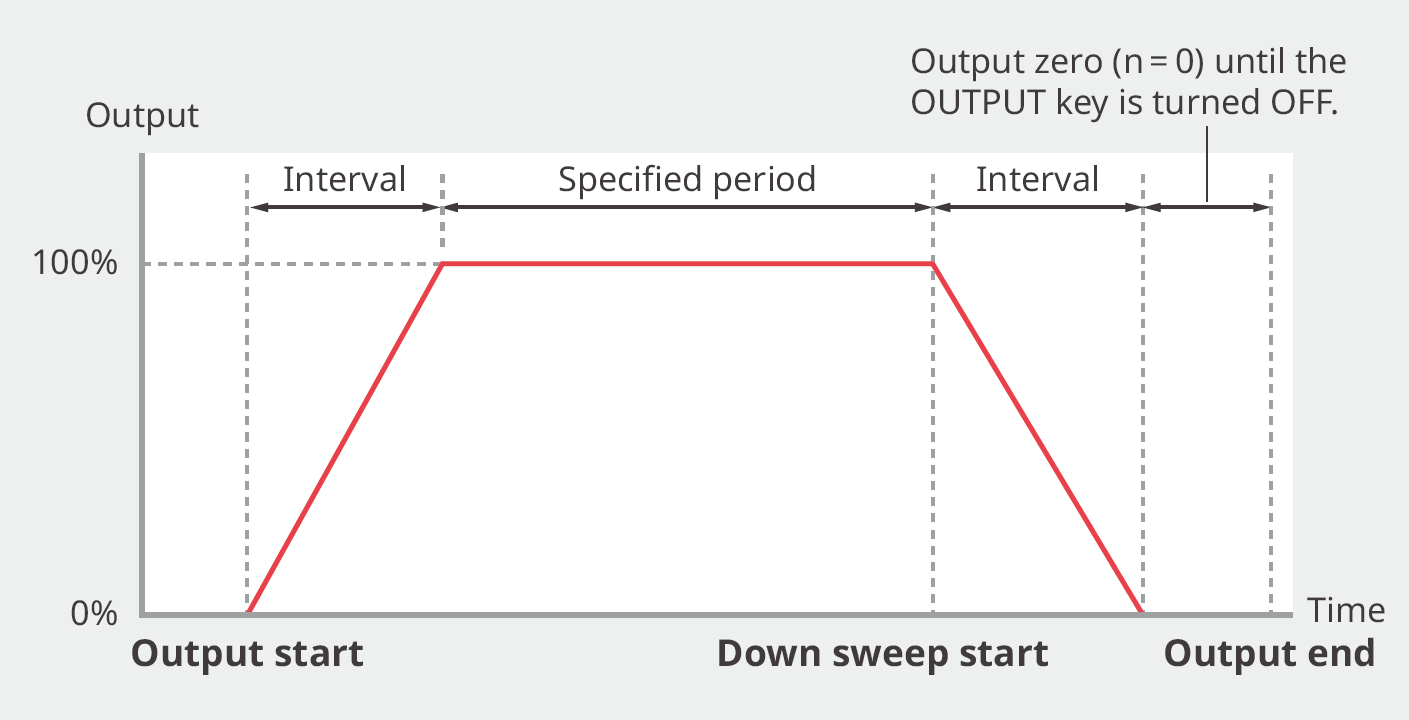

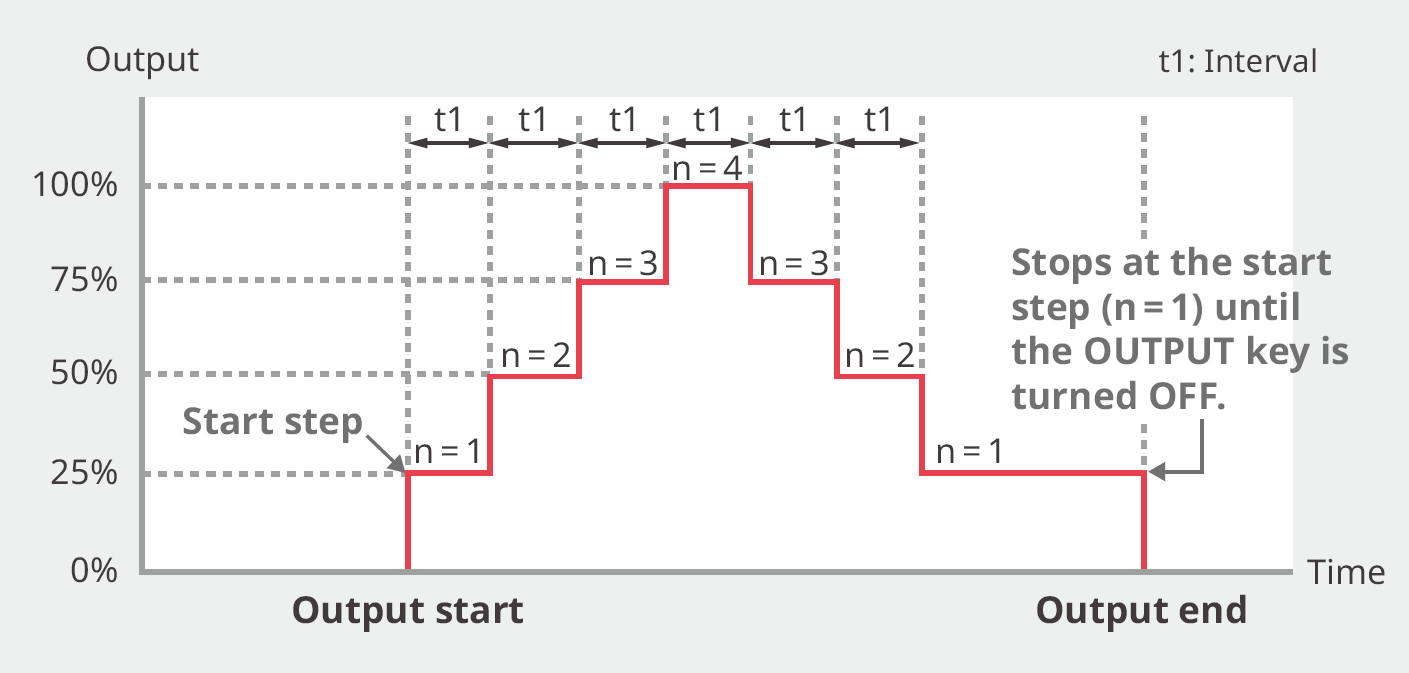

플랜트의 공정 관리에 사용되는 차압·압력 트랜스미터는 고정밀도로 높은 안정성이 요구되는 기기입니다. 따라서 이들을 교정할 때 사용하는 기준기에도 동등 이상의 성능이 필요합니다. 교정 작업에서는 대상이 되는 트랜스미터와 기준기(고정밀도 압력계)에 압력을 가하기 위해 핸드 펌프나 압력 컨트롤러가 사용됩니다. MC300은 차압·압력 전송기의 교정에 필요한 고정밀도로 고안정한 압력 인가를 실현하고, 오토스텝 기능을 활용함으로써, 복수점의 승압·강압 시험을 저히스테리시스로 고정밀도로 실시할 수 있습니다. 또한 MT300을 병용함으로써 보다 정밀도가 높은 비교 교정이 가능해 교정 작업의 자동화도 실현할 수 있습니다. 또한 MT300에는 24V 전원 공급 기능과 전압·전류 측정 기능이 탑재되어 있어 외부 전원이나 멀티미터가 불필요해져 교정 설비의 콤팩트화에 공헌합니다.

요꼬가와 독자적으로 개발・설계한 실리콘 레조넌트 센서 탑재에 의해
고정확도, 고해상도, 장기간에 걸쳐 안정적인 압력 제어 실현

안정적인 압력 제어를 위해서는 출력 압력을 모니터링하고 피드백하기 위한 고정밀 압력 센서가 가장 중요합니다. MC300에 탑재되고 있는 실리콘 레조넌트 센서는, 안정성・재현성・감도・온도 특성 등 「정확한 계측」에 요구되는 조건을 만족하는 뛰어난 특성을 가지고 있습니다.

높은 감도와 분해능, 우수한 장기 안정성
진동자가 진공 상태에 놓여 있기 때문에 진동 에너지의 방산이 감소하고 단결정 실리콘의 뛰어난 탄성 특성과의 시너지 효과로 높은 Q 값을 얻을 수 있습니다.

매우 작은 온도 의존성
2개의 진동자를 사용하여 압력은 2개의 고유 진동수의 차이로부터 구하는 차동 방식을 취하고 있어 주위 온도와 같은 외부 환경의 영향을 상쇄할 수 있습니다. 또 진동자가 진공 상태에 있어 주위 온도나 습도 등의 영향을 받지 않습니다.

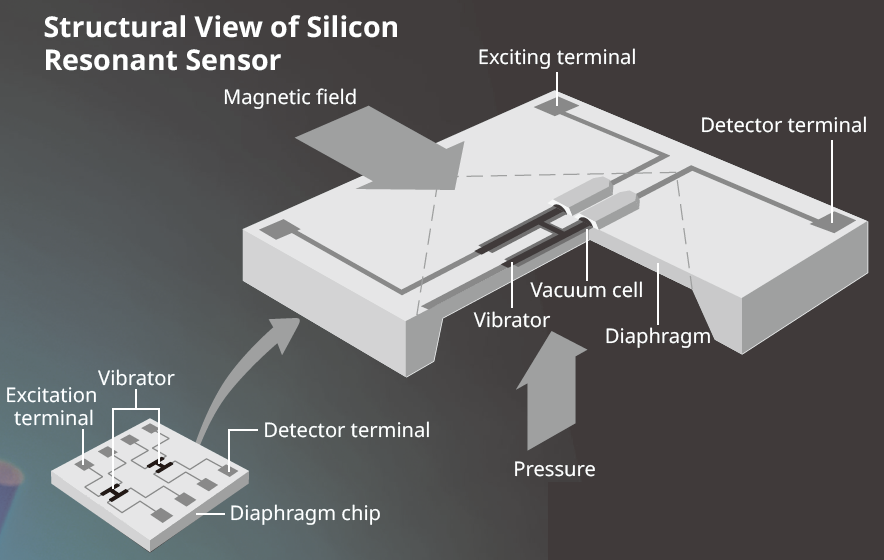

실리콘 웨이퍼 상에 반도체 공정 기술로 만들어진 진동자를 영구 자석으로 여기하고 Si 다이어프램에 압력이 가해지면 진동자에 왜곡이 발생하여 공진 주파수가 변화합니다.

니들 밸브 제어

MC300은 압력제어부에 니들밸브 방식의 서보밸브를 채용하고 있어 공급된 공기의 유량을 니들밸브의 니들 위치에서 조정하여 출력압을 제어합니다. 연속적인 니들 동작은 설정 압력까지 부드러운 가감압을 가능하게 한다. 또한, 니들 밸브에 의한 MC300의 압력 제어는 부품의 마모를 촉진하는 고속의 개폐 동작 등을 수반하지 않기 때문에, 장기간에 걸쳐 안정된 가동을 실현합니다.

일반사양

• 디스플레이：4.3형 TFT 컬러 LCD
• 예열 시간: 5분 이내
• 사용 온습도 범위:
• 5~40℃, 20~80%RH (결로 없음)
• 사용 고도 범위 2000m 이하
• 보존 온도 범위:-20~60℃ (결로 없음)
• 전원：100～120V AC / 200～240V AC, 50/60Hz (정격)
• 외형치수：약 213 mm(W)×132 mm(H)×400 mm(D)(돌기부 불포함)
• 질량:약 7.5kg

주요 압력 출력 사양

• 정확도: ±0.05% of full scale
• 상대 정확도 ^*1 : ±0.04% of full scale
  *1 요꼬가와의 작업용 계측기에 대한 상대값
• 최소 설정 분해능：
  -G01(10kPa 게이지압 모델)：0.001kPa
  -G03(200kPa 게이지압 모델)：0.01kPa
• 정확도 보증 범위:
  -G01(10kPa 게이지압 모델):0~10kPa
  -G03(200kPa 게이지압 모델):0~200kPa
• 출력 설정 범위:
  -G01(10kPa 게이지압 모델): -0.12 kPa~12 kPa
  -G03(200kPa 게이지압 모델): -2.4 kPa~240 kPa
• 압력표시단위：
  -U1 선택시：Pa,hPa,kPa,MPa,mbar,bar,atm
  -U1과/MD선택시：Pa,hPa,kPa,MPa,mbar,bar,atm,mmHg,
  　　 　　 　　 　　cmHg,mHg,mmH2O,cmH2O,mH2O,mTorr,Torr
• 공급압력원:
  건조공기, 온도 5~40℃, 온도변화가 적은 것, 필터 부착 감압밸브를 사용하여 안정된 공급압을 입력할 것

생체 압력 단위 표시 (/MD 옵션)

생체내 압력계량기기, 또는 혈압계량기기의 개발·생산 등의 용도를 목적으로, “생체내 압력의 계량”, “혈압의 계량”에 한정하여 법정 계량 단위로 인정되는 비SI 단위(mmHg, cmH2O 등)를 표시 가능합니다.

※ 추가된 단위는, 「생체내의 압력의 계량」, 「혈압의 계량」에 한정해 법정 계량 단위로서 인정되고 있습니다. 이러한 단위는 정해진 용도 이외에서는 비법정 계량 단위가 되므로 다른 용도에는 사용하지 않도록 주의해 주십시오.
