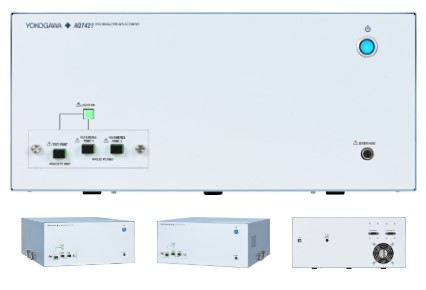

AQ7421 고해상도 반사계

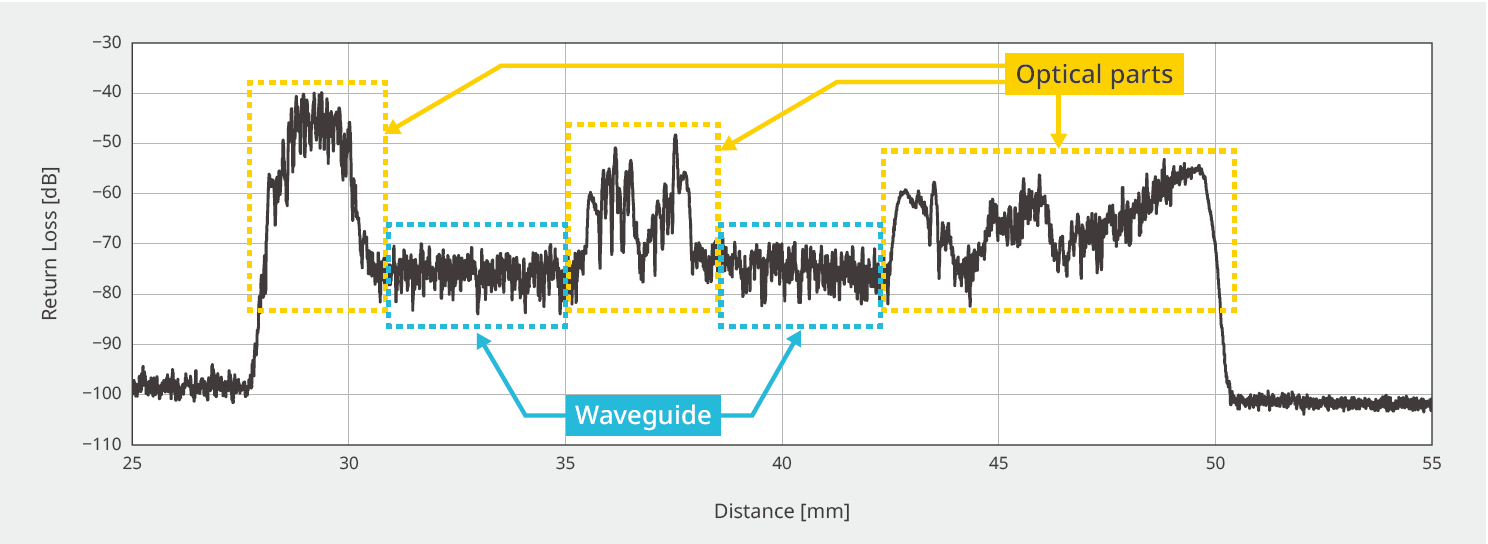

커넥터 및 광모듈 내부의 반사광 강도와 반사위치를 고정밀도로 검출하고, 또한 광도파로의 전파 손실이나 실리콘 포토닉스 칩 내의 광부품의 해석이 가능합니다. 옵션의 센서 헤드나 멀티 스위치 유닛과 조합하면 반사 감쇠량과 삽입 손실의 일괄 자동 측정이나 다심 측정이 가능합니다.

• 공간 분해능: 40 µm

• 반사 감쇠량 불확도: ±3 dB

• 스퓨리어스 노이즈：<-100 dB

실제로는 반사가 없는 부분에 반사가 있는 것 같은 파형이 취득되는 노이즈(스퓨리어스 노이즈)를 대폭 개선해, 파형 해석이나 검사에 대한 오류를 저감시킵니다.

AQ7421은 이 스퓨리어스 노이즈를 크게 줄여 파형 분석을 용이하게 합니다.

• 반사/삽입 손실 일괄 측정

옵션 센서 헤드를 결합하여 반사 감쇠량과 삽입 손실을 동시에 측정할 수 있습니다.

옵션인 멀티스위치 유닛과 조합하면 다심 측정이 가능합니다.

옵션 익스팬더 유닛과 결합하면 최대 8000mm까지 측정 거리를 확장시킬 수 있습니다.

AQ7421은 ±3dB의 측정이 가능합니다. 또한 옵션 센서 헤드와 결합하여 커넥터 연결 손실을 ±0.02dB 동시에 측정할 수 있습니다.

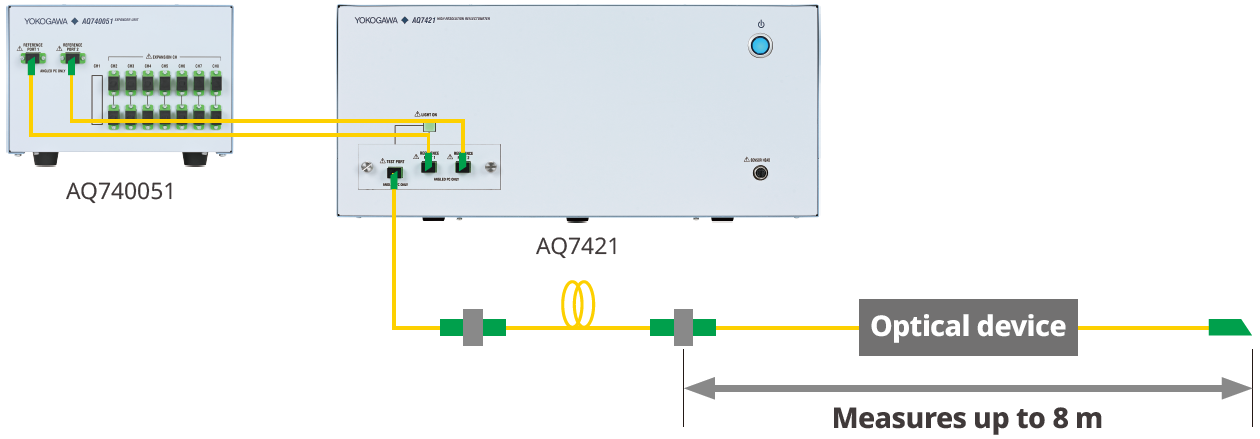

• 측정 거리 확장

AQ740051과 연계하여 측정 거리를 최대 8m까지 확장시킬 수 있습니다. 고장점이 불분명한 경우나 검사 범위가 넓은 경우에도 매끄럽게 측정이 가능합니다.

AQ740023 센서 헤드

IL 측정용 유닛

측정 정밀도 ：±0.02 dB
측정 레인지 : 0~10 dB

AQ740027 멀티 스위치 유닛

다심 측정용 유닛으로 최대 24심까지 확장 가능합니다.

AQ740051 익스팬더 유닛

AQ7421의 측정 거리 확장 유닛으로 최대 8m까지 확장 가능합니다.

AQ740081 커넥터 어댑터(FC)

센서 헤드용 커넥터 어댑터(FC 커넥터용)

대응 기종
AQ740023 센서 헤드

AQ740081 커넥터 어댑터(SC)

센서 헤드 용 커넥터 어댑터 (SC 커넥터 용)

대응 모델
AQ740023 센서 헤드

AQ740081 커넥터 어댑터(LC)

센서 헤드 용 커넥터 어댑터 (LC 커넥터 용)

대응 모델
AQ740023 센서 헤드

AQ740081 커넥터 어댑터(φ1.25 페룰)

센서 헤드용 커넥터 어댑터(1.25φ 페룰용)

대응 기종
AQ740023 센서 헤드

AQ740081 커넥터 어댑터(φ2.5 페룰)

센서 헤드용 커넥터 어댑터(2.5φ 페룰용)

대응 기종
AQ740023 센서 헤드

AQ740081 커넥터 어댑터(MT)

센서 헤드용 커넥터 어댑터(MT 커넥터용)

대응 기종
AQ740023 센서 헤드

AQ740081 커넥터 어댑터(MPO)

센서 헤드 용 커넥터 어댑터 (MPO 커넥터 용)

대응 모델
AQ740023 센서 헤드

AQ740081 커넥터 어댑터(파이버 폴더용)

센서 헤드 용 커넥터 어댑터 (파이버 폴더 용)

대응 모델
AQ740023 센서 헤드

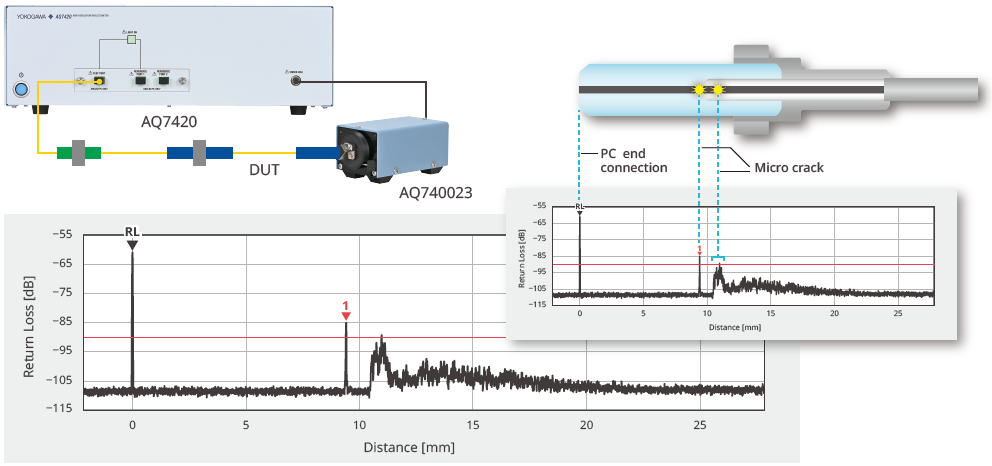

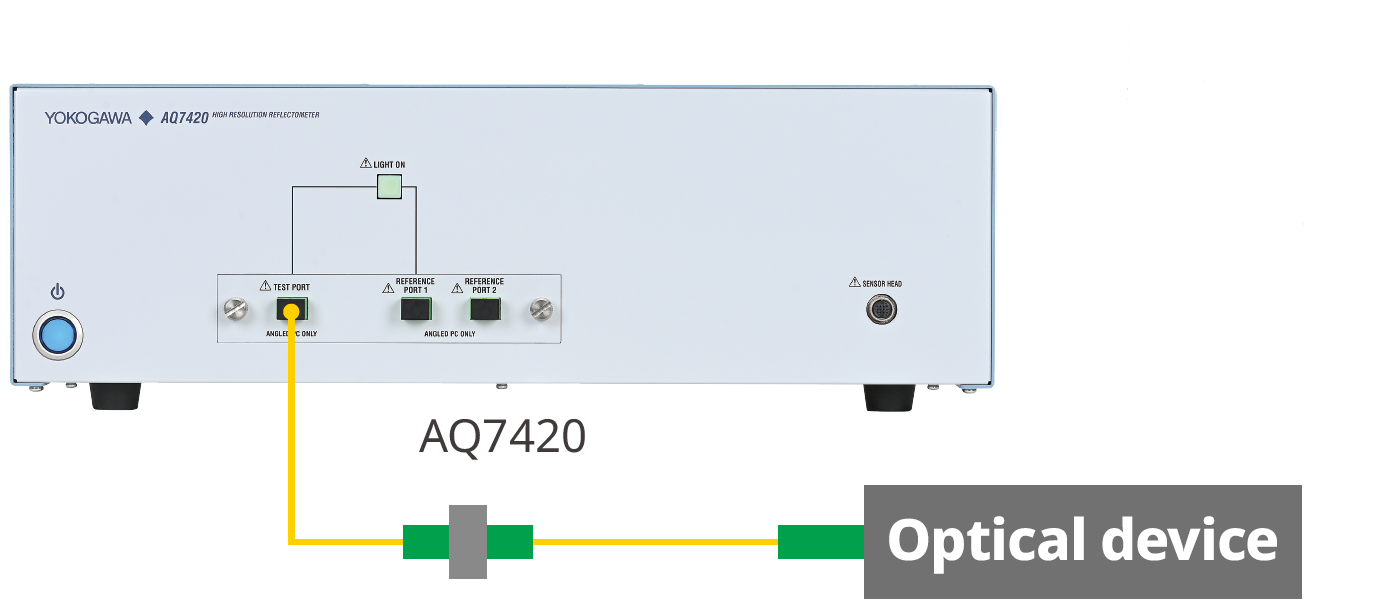

광섬유, 디바이스의 내부 반사 감쇠량 분포/삽입 손실의 일괄 자동 검사

AQ7420/AQ7421과 AQ740023을 조합하여 디바이스의 반사 감쇠량 분포와 삽입 손실을 하나의 시스템으로 버튼 하나로 2파장 동시에 자동 계측 가능.
스퓨리어스 프리이고 고감도이기 때문에 반사 피크가 없는 것은 확실히 양품, 어떤 것은 불량품이라고 판정할 수 있습니다.
또한 제어 응용 프로그램에는 검사 성적 보고서 작성 기능이 있습니다.

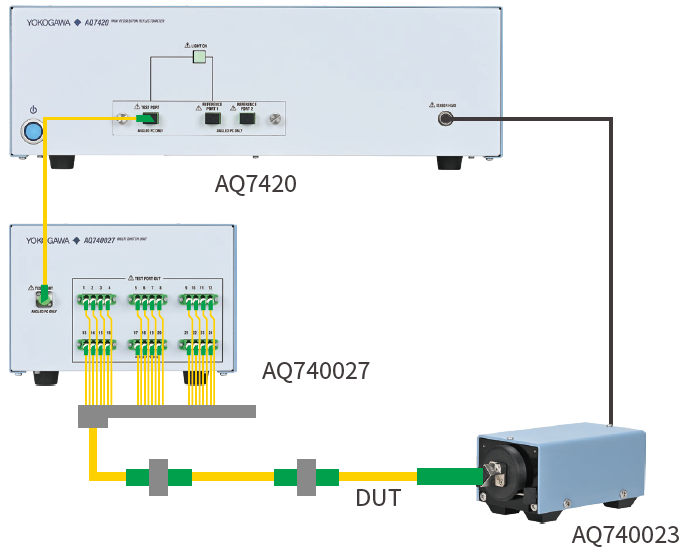

멀티 코어 광섬유, 장치 내부 반사 감쇠 분포 / 삽입 손실의 일괄 자동 검사

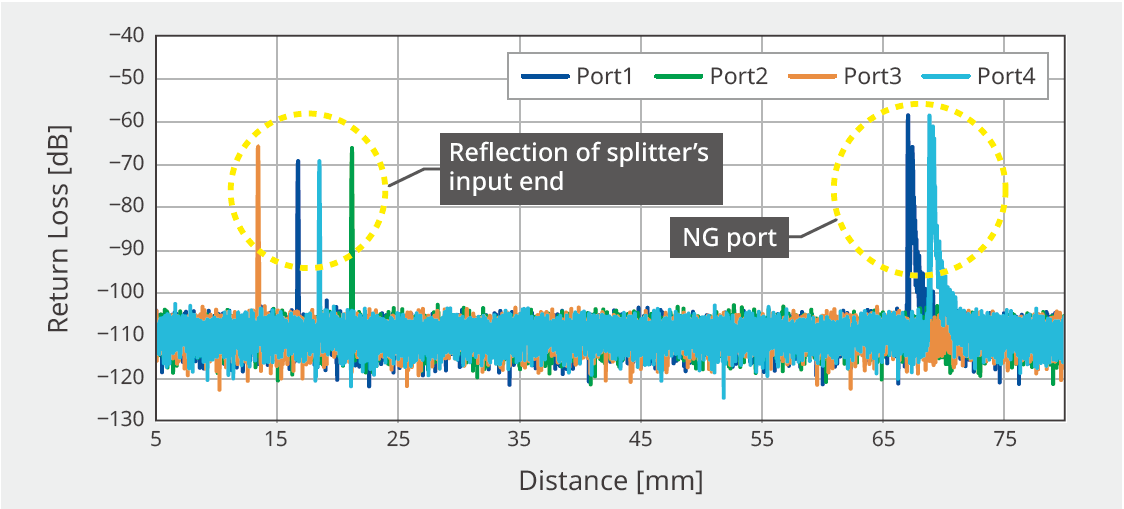

AQ7420/AQ7421과 AQ740027을 조합하여 다심 광섬유나 스플리터 등의 다심 디바이스의 반사 감쇠량 분포/삽입 손실을 일괄 자동 검사 가능. 연결이나 스위치 전환 등, 시스템 구축의 수고를 해소해, 버튼 하나로 복수 포트의 반사 감쇠량 분포/삽입 손실을 측정할 수 있습니다.
