모듈 (스코프코더)

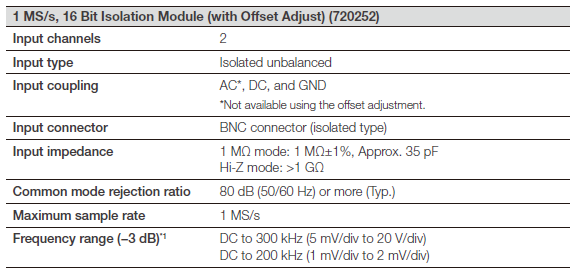

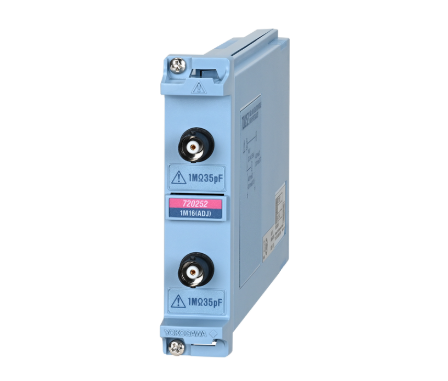

1MS/s 16비트 절연 모듈 720252

최대 샘플 속도: 1 MS/s

A/D 변환 분해능: 16 bit

CH 수: 2

최대 측정 전압 *1 (DC + ACpeak): 600V *2 /140V *3

고감도 범위(1mV/div), 저잡음(±100μVtyp), 고잡음 내성, 오프셋 조정, 절연, 대역 300kHz, DC 정확도 ±0.25%

*1: 전압축 감도 설정 범위, 측정 범위에 대해서는 상세 사양을 참조하십시오.

*2: 프로브 700929(10:1)/702902(10:1)/701947(100:1)과의 조합

*3:701901 + 701954와의 조합

오프셋 조정 기능: 작은 DC 전압 변동을 측정할 수 있습니다.

입력 임피던스: 배터리 구동 시스템에 적합한 측정을 위해 고임피던스(High-Z) 모드를 사용할 수 있습니다.

고해상도: 16비트 해상도의 1ms/s 샘플링으로 정확한 파형 캡처가 가능합니다.

광학적으로 절연된 채널: 각 입력 채널은 광학적으로 절연되어 접지 루프 및 공통 모드 간섭으로부터 강력한 보호 기능을 제공합니다.

일관된 신호 무결성: 넓은 측정 대역폭에 걸쳐 낮은 노이즈와 높은 정확도를 유지합니다.

완벽한 시스템 통합: 요꼬가와의 스코프코더 (DL950) 및 고속 DAQ (SL2000) 플랫폼 과 완벽하게 호환됩니다.
