모듈 (스코프코더)

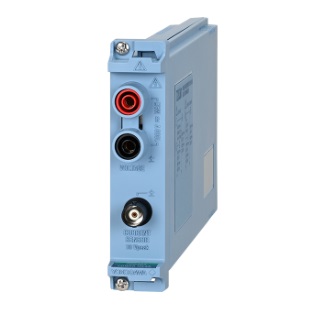

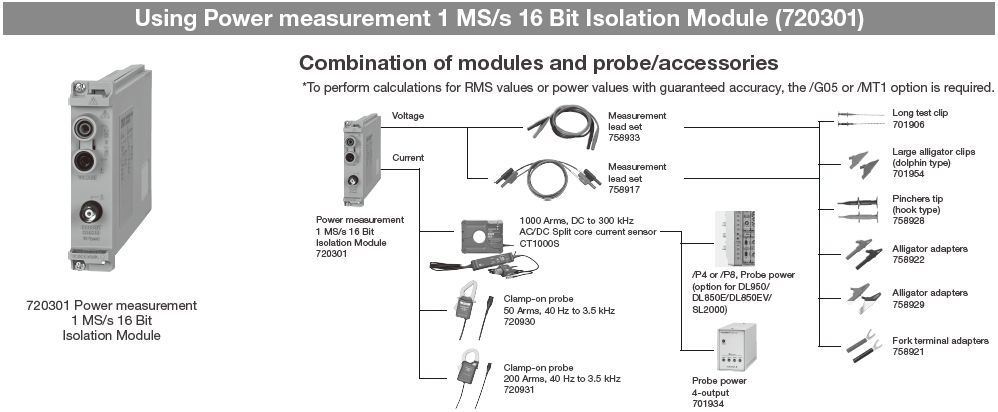

전력 측정 1MS/s 16비트 절연 모듈 720301

최대 샘플 속도: 1 MS/s

A/D 변환 분해능: 16 bit

CH 수: 전압 1, 전류 센서 1

최대 측정 전압 *1 (DC+ACpeak): 1000V *2 (전압)/10V(전류)

정확도 보증 범위 *3 : DC, 0.1Hz ~ 100kHz

절연, 대역 300kHz, 기본 정확도(전력)±(0.07% of reading + 0.07% of range)(50/60Hz)

*1: 전압축 감도 설정 범위, 측정 범위에 대해서는 상세 사양을 참조하십시오.

*2:758933과 701954의 조합. 1000 Vrms(1000 VDC 또는 1414 Vpeak Max.)

*3: 정확도를 보장하는 실효값이나 전력값의 연산에는 DL950 또는 SL2000의 /G05 또는 /MT1 옵션이 필요합니다.

DL350에서 720301 모듈을 사용할 때는 정확도를 보장하는 전력 연산을 할 수 없습니다. 모두 전류 측정에는 전류 센서가 필요합니다.

전력 측정: 이 모듈은 50/60Hz에서 ±(측정값의 0.07% + 측정 범위의 0.07%)의 기본 전력 측정 정확도를 제공합니다. RMS 값 또는 정확도가 보장된 전력 값 계산을 수행하려면 DL950/SL2000의 /G05 또는 /MT1 옵션이 필요합니다.

고해상도: 16비트 해상도의 1ms/s 샘플링으로 정확한 파형 캡처가 가능합니다.

광학적으로 절연된 채널: 각 입력 채널은 광학적으로 절연되어 접지 루프 및 공통 모드 간섭으로부터 강력한 보호 기능을 제공합니다.

일관된 신호 무결성: 넓은 측정 대역폭에 걸쳐 낮은 노이즈와 높은 정확도를 유지합니다.

완벽한 시스템 통합: 요꼬가와의 스코프코더 (DL950) 및 고속 DAQ (SL2000) 플랫폼과 완벽하게 호환됩니다.
