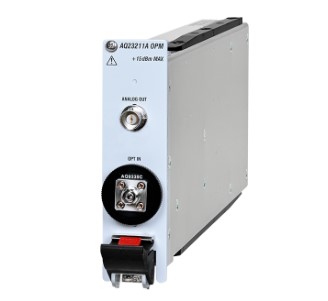

AQ23211A 광 파워 미터

아날로그 출력을 갖춘 1채널 타입

고성능 광 파워 미터 모듈은 광 파워 미터와 아날로그 출력을 갖추고 있습니다.

• 채널 수: 1개 채널 (1개 슬롯)

• 출력 범위: -90 ~ +15 dBm (CW)

• 파장 범위: 800~1700nm

• 기준 조건에서의 불확실성: ±2.5%

• 평균 시간(최소): 20 µs

• 적용 가능한 광섬유: SMF, MMF

• 커넥터: FC, SC, LC, MU

• 아날로그 출력: 약 0~2V / 약 0~5V(BNC)

*사용 설명서는 AQ2300 시리즈 다중 응용 테스트 시스템 설명서에 포함되어 있습니다.

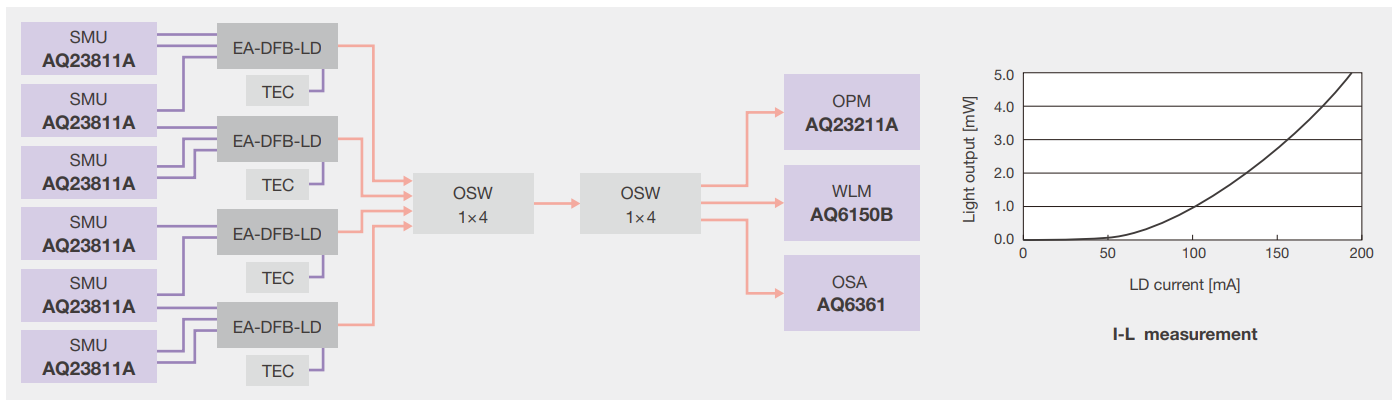

레이저 다이오드 모듈 및 포토다이오드 모듈의 정적 특성 측정

광원 측정 장치와 광 파워 미터를 동기화하고 스윕 기능을 활용하면 LD모듈의 삽입 손실(IL) 특성을 측정할 수 있습니다.

[측정 항목] IL 측정, DC 소멸비, 부분 방전 전류, 변조기 전류

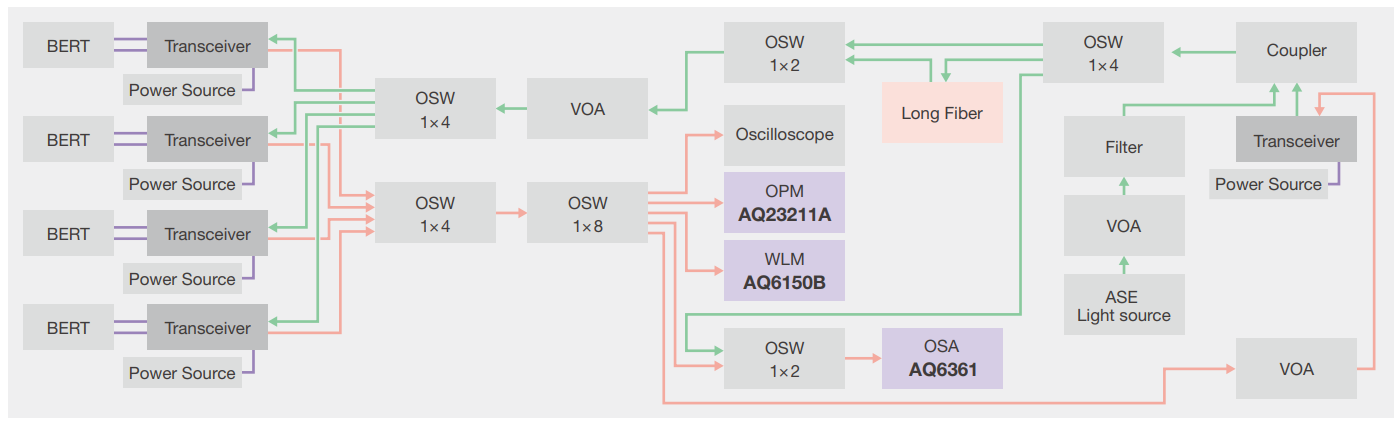

광 송수신기 측정

광 송수신기의 광 출력을 측정할 수 있습니다.

[측정 항목] 광 출력, 광 입력 차단 경보

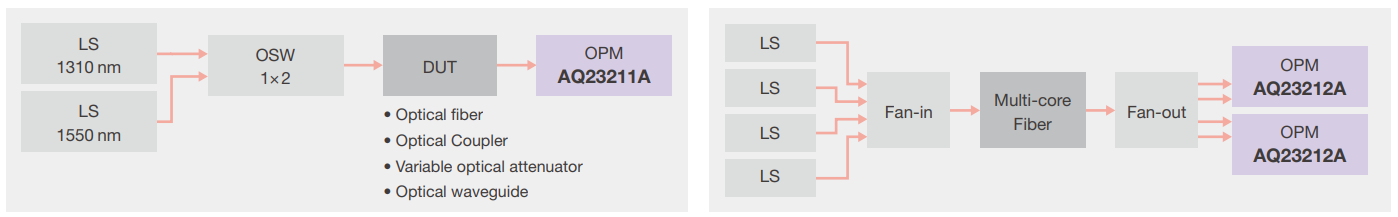

광학 수동 부품의 손실 측정

광섬유 등의 광 삽입 손실을 측정할 수 있습니다.

[측정 항목] 광학 삽입 손실

광학 센서용 AQ9335C(FC) 커넥터 어댑터

광학 센서용 AQ9335C(LC) 커넥터 어댑터

광학 센서용 AQ9335C(MU) 커넥터 어댑터

광학 센서용 AQ9335C(SC) 커넥터 어댑터

M3407HA 광 차폐 캡(FC)

FC 커넥터용 빛 차폐 캡

M3407HB 광 차폐 캡(SC)

SC 커넥터용 광 차폐 캡

M3407HD 먼지 보호 캡(LC)

LC 커넥터용 먼지 보호 캡

M3407HE 먼지 보호 캡(MU)

MU 커넥터용 먼지 보호 캡
