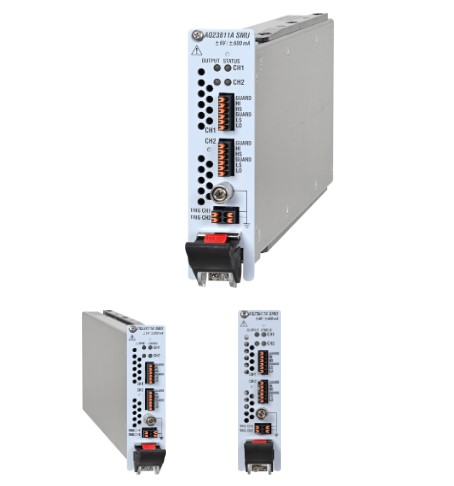

SMU(소스 & 메저 유닛)

AQ2300 시리즈 SMU는 LD, PD, LED 및 변조기와 같은 광학 반도체 부품과 트랜지스터 및 FET와 같은 반도체 부품의 평가 및 검사에 사용할 수 있습니다.

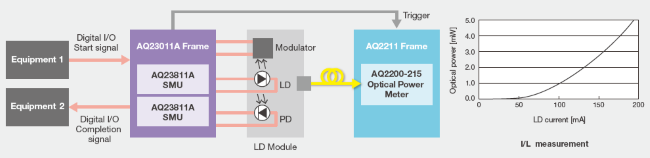

레이저 다이오드 모듈의 정적 테스트

여러 채널에서 서로 다른 전압 또는 전류를 생성하고 스윕 동기화 기능을 사용하여 LD의 I/V 또는 I/L 특성을 측정합니다.

특징

• LD 전류 스윕과 PD 전류 측정 및 광 출력 측정의 동기화
• 최소 분해능 1 pA (200 nA 범위)의 미세전류 측정
• 측정 데이터 형식은 CSV 또는 바이너리 형식입니다.
• 디지털 I/O 인터페이스는 SMU 작동 시작 및 종료 응답 통신을 지원합니다.

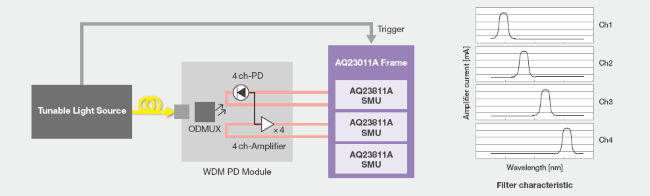

WDM 포토다이오드 모듈의 필터 특성 테스트

파장 분할 다중화(WDM) 채널 여러 개에서 서로 다른 전압 또는 전류를 생성하고 스윕 동기화 기능을 사용하여 각 채널의 필터 특성을 측정합니다.

특징

• 파장 스윕과 증폭기 IC 전류 측정의 동기화
• 최소 분해능 1 pA (200 nA 범위)의 미세전류 측정
• 측정 데이터 형식은 CSV 또는 바이너리 형식입니다.

연구 개발부터 생산까지 모든 응용 분야를 다룹니다.

프레임 및 SMU 기능

프레임은 3슬롯 또는 9슬롯 유형으로 제공되며 소형 및 중형 측정 시스템에 유연하게 적용할 수 있습니다.

• 2채널 SMU를 통해 최대 18채널까지 확장 가능
• 디지털 I/O 인터페이스를 선택할 수 있습니다.
• 3개 트리거 동기화 시스템
• 전압과 전류를 동시에 측정할 수 있습니다.
• 간소화된 응답 조정
• 고속 데이터 전송
• 채널당 최대 10만 포인트의 측정 데이터 저장 가능
• 채널 간 및 모듈 간 절연
• 핫스왑 가능 모듈


디지털 I/O (공장 옵션)

외부 장비로부터 동작 시작 신호를 수신하고 외부 장비로 동작 종료 신호를 전송합니다.

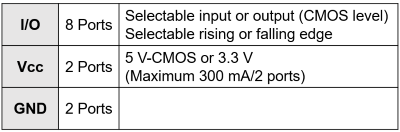

디지털 I/O 인터페이스 포트 구성

전압 또는 전류 생성 시작 및 종료 시점을 모니터링하기 위한 폴링 작업을 저장합니다.


다양한 트리거 동기화 기능

AQ2300 시리즈 SMU는 프레임 측뿐만 아니라 SMU의 각 채널에도 트리거 포트를 갖추고 있습니다. 또한, 프레임 내 동기화 기능도 제공되어 연결 방식을 유연하게 선택할 수 있습니다.

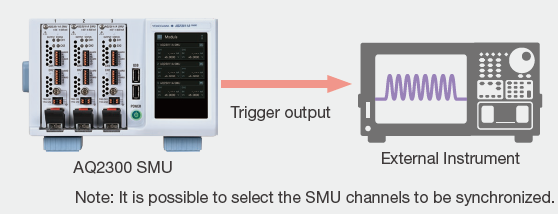

프레임을 외부 장비와 동기화합니다.

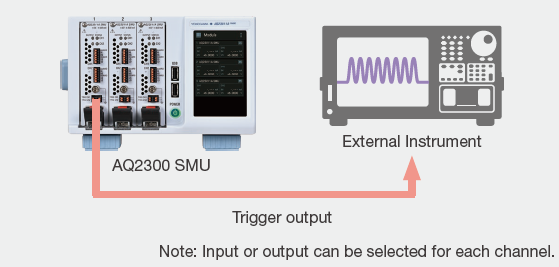

외부 장비와 채널 동기화

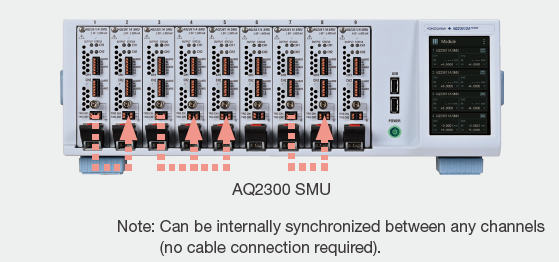

SMU 채널 동기화

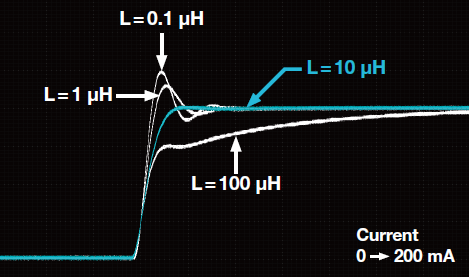

더욱 최적화된 응답 조정

AQ2300 SMU는 상승 에지 오버슈트와 리플을 줄이도록 조정할 수 있습니다. 부하에 대한 R, L, C 값을 입력하여 이러한 조정을 쉽게 수행할 수 있습니다.

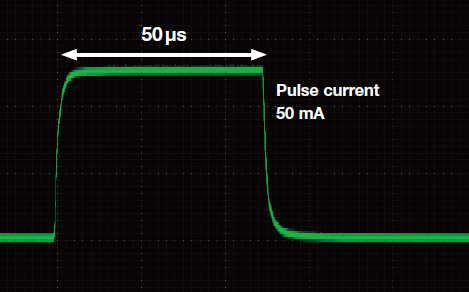

고품질 펄스 생성 및 측정

AQ2300 시리즈 SMU는 응답 조정 기능과 디지털 피드백 기술을 통해 고품질 펄스 신호를 생성할 수 있습니다.

• 최소 펄스 폭: 50μs
• 최소 주기: 100 μs

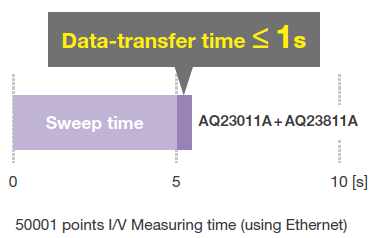

더 빠른 데이터 전송 속도

측정 간격을 줄이면 운영 효율성이 크게 향상됩니다.

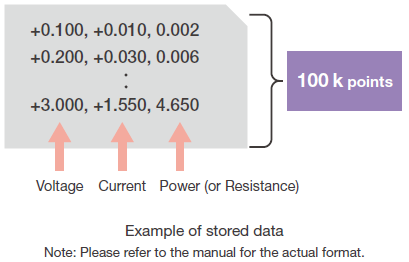

측정 세그먼트 수 감소

측정 데이터를 채널당 최대 10만 포인트까지 저장하여 측정 세그먼트 또는 파일 수를 줄일 수 있습니다.

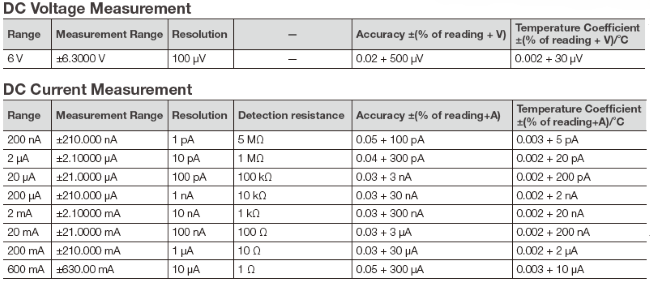

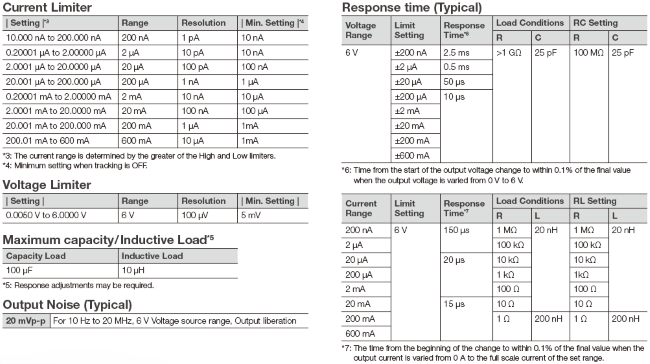

명세서

참고: 적분 시간이 1 PLC 미만인 경우 추가 값을 더해야 합니다. 자세한 내용은 설명서를 참조하십시오.

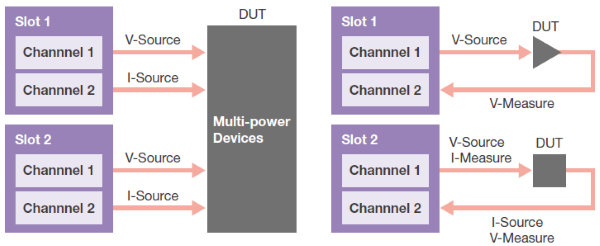

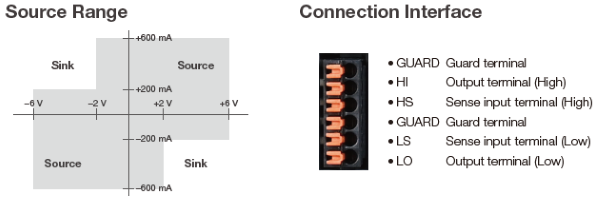

소스 및 측정 기능

각 슬롯의 각 채널에 대해 다양한 기능 조합을 수용합니다.

• 전압 또는 전류
• 생성 또는 측정
• 생성 및 측정

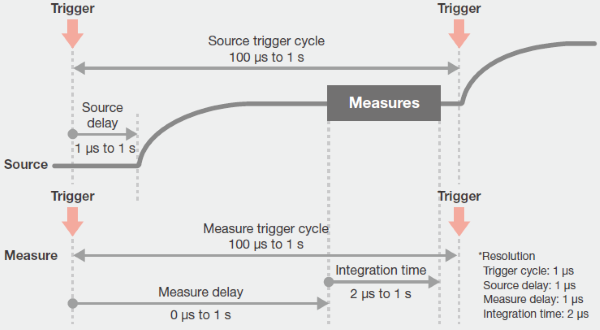

소스 및 측정 타이밍

내부 타이머 또는 외부 입력 신호와 같은 트리거 입력을 시작으로 신호 생성 및 측정을 수행합니다. 신호 생성은 소스 지연 시간이 경과한 후에 시작되며, 측정은 측정 지연 시간이 경과한 후 설정된 적분 시간 동안 수행됩니다. 이를 통해 출력 변화 직후의 불안정한 타이밍을 피하면서 측정을 진행할 수 있습니다.

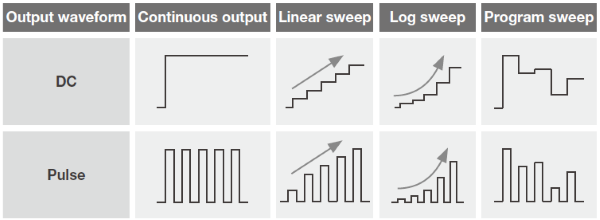

스위프

SMU 출력 파형은 DC 및 펄스 형식으로 제공되며, 연속 출력, 선형 스윕, 로그 스윕 및 프로그램 스윕 기능을 지원합니다.
