각 사이클별 전력 파라미터 측정

관리자 2025-12-31 조회수 707

Each Cycle Power Parameters Measurement

Parameter measurement for each cycle using the cycle-by-cycle measurement function







WT3000E의 사이클별 측정 기능은 모터 기동 시 각 회전마다의 변화나, 각 사이클별 전원 전압·전류·전력·주파수 및 기타 파라미터를 검증하는 데 이상적입니다.

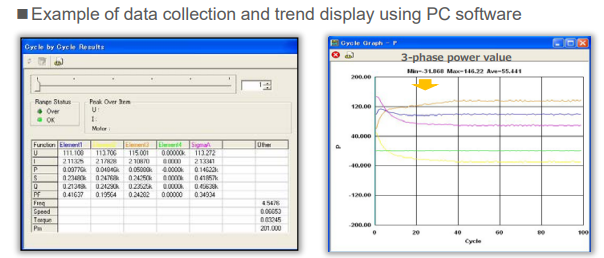

변화하는 각 사이클에 대해 최대 3000개의 데이터 항목을 PC 소프트웨어에서 표시하거나 내부 메모리에 저장할 수 있습니다.
또한 데이터는 CSV 형식으로 변환하여 스프레드시트 소프트웨어에서 확인할 수 있습니다.


The cycle-by-cycle measurement function of the WT3000E is ideal for verifying changes for each rotation when a motor starts or verifying the supply voltage, current, power, frequency, and other parameters for each cycle. Up to 3000 data entries for each varying cycle can be displayed with the PC software or stored in the internal memory. Data can be converted to CSV format for viewing in spreadsheet software.









사양 (Specifications)

측정 항목:
전압(U), 전류(I), 유효전력(P), 피상전력(S), 무효전력(Q), 역률(λ), 동기 소스 주파수(Freq), 토크(Torque), 회전 속도(Speed), 기계적 출력(Pm)

동기 소스 신호:
U1, I1, U2, I2, U3, I3, U4, I4 및 외부 소스 중 선택 가능
(상기 측정 항목은 사이클별 동기 소스 신호를 기준으로 단일 사이클 단위로 연속 측정됨)

측정 횟수:
최대 3000회

타임아웃 시간 설정:
0(약 24시간), 1~3600초(1초 단위로 설정)

사이클별 동기 소스 신호의 주파수 범위:
0.1 Hz ~ 1000 Hz
(0.1 Hz ~ 1 Hz 범위는 외부 동기 소스 사용 시에만 가능)


Specifications

Measurement items: Voltage (U), Current (I), Active Power (P), Apparent Power (S), Reactive Power (Q), Power Factor (λ), Synchronous Source Frequency (Freq), Torque (Torque), Rotational Speed (Speed), Mechanical Power (Pm)

Synchronous source signal: Selectable from U1, I1, U2, I2, U3, I3, U4, I4, and external source (The above measurement items are measured continuously in single cycle units of the cycle-by-cycle synchronous source signal.)

 Measurement count: Max. 3000

Timeout period setting: 0 (approx. 24 hours), 1 to 3600 seconds (set in 1-second units)

Cycle range of cycle-by-cycle synchronous source signal : 0.1 Hz to 1000 Hz (The range from 0.1 Hz to 1 Hz is possible only for external synchronous sources.)
