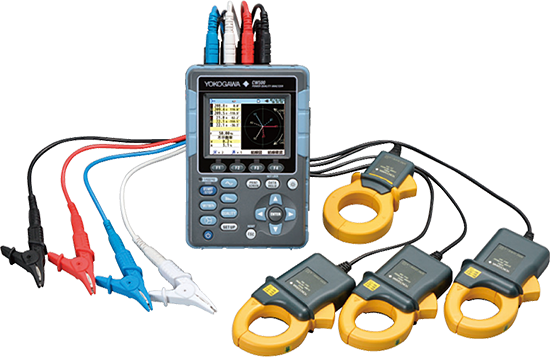

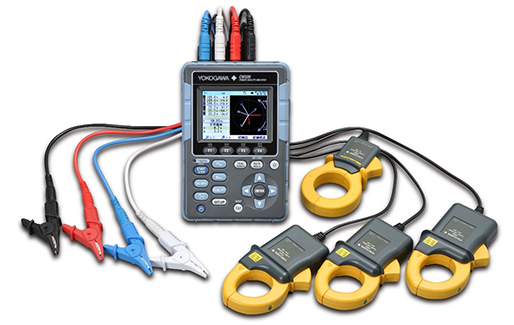

휴대용 측정기

전력 측정

• 전압 입력 3CH, 전류 클램프 입력 4CH, DCV 입력 2CH를 동시에 측정하여 기록.
• 각 상의 전압/전류/전력/역률/위상각/목표 역률에 대한 진상 콘덴서 용량/DCV 입력을 순시, 최대, 최소, 평균의 리스트 표시나 트랜드 표시로 전환.
• 적산 전력량은 유효, 피상, 무효 전력의 소비와 회생분별로 표시.
• 디맨드는 설정 목표치(계약 전력)와 전력 사용 상황의 그래프화에 의해 간이 감시가 가능.

사용자 지원

시작 내비게이션 기능

• 내비게이션 기능으로 측정 전의 확실한 결선과 본체 설정이 가능
• 전류 클램프 자동 식별 기능으로 클램프 종류의 오설정 방지

벡터 표시

• 각 CH의 전압과 전류의 위상차와 크기의 관계를 벡터 표시
• 결선 상태의 OK/NG 판정과 대응 방법을 지시

전원 품질 측정

순간적으로 변동하는 전원 이상을 정확하게 포착

• 기기의 이상 동작이나 파손을 일으키는 전원 이상(전압 스웰, 전압 딥, 전압 순간 정지, 과도 오버 전압, InRush 전류)을 24µs의 고속 샘플링과 실효치 연산에 의해 포착
• 전원 이상은, 개시 시점과 종료 시점을 각각 1 이벤트로서 파악해, 각각의 시각, 실효치, 전 CH 약 200ms의 전압과 전류의 파형 데이터를 기록
• 전원 품질 측정의 국제 규격 IEC61000-4-30 Class S에 적합

연속적인 전원 이상을 포착

고조파 측정

• 50차까지의 전압·전류·전력, 함유율과 위상각을 연산해 일람과 바 그래프를 표시

파형 측정

• 각 CH의 전압/전류 파형을 최대 10 파형 또는 12 파형 표시하고 확대 표시도 가능

플리커 측정

• 1분 전압 플리커(Pst, 1min), 단기 플리커(Pst), 장기 플리커(Plt) 측정

전압과 전류의 불평형률 표시(3상 결선시)

측정 데이터 분석 및 보고

분석・설정용 PC 소프트웨어를 표준 제공 (CW500Viewer)

• 기록 데이터에서 원 클릭 조작으로 그래프, 목록 및 보고서 작성
• 설정 데이터의 중앙 관리
• 통신을 통한 실시간 측정

대상 데이터

• 전력 측정 데이터, 전원 품질 이벤트 데이터, 본체 설정 데이터, 화면 캡처 데이터

외부 메모리 인터페이스

• SD 카드, USB 통신

전력 측정 기능

측정상선과 입력CH

3CH 전압 입력과 4CH 전류 입력으로 다양한 상선 측정이 가능. 사용하지 않는 전류 CH는 누설 전류 및 다른 부하 전류 측정에 사용할 수 있습니다.

• 단상 2선(최대 4계통)
• 단상 3선(최대 2계통)
• 3상 3선 2전류(최대 2계통)
• 삼상 3선 3전류
• 삼상 4선

전력 측정 연산 항목

전압/전류/전력(유효, 무효, 피상)/역률/위상각/주파수/진상 콘덴서 값/DC 전압 신호 2CH 각각의 순간, 평균, 최대, 최소.
유효 전력량, 무효 전력량, 피상 전력량, 각각의 소비와 회생. 최대 수요 발생 시간, 현재 수요 값, 예상 수요 값.

데이터 기록 간격

1/2/5/10/15/20/30초, 1/2/5/10/15/20/30분, 1시간, 2시간

데이터 기록 설정 방법

수동, 날짜 및 시간 설정, 시간대 설정

데이터 기록 시간 기준

• 전원 품질 이벤트 데이터가 발생하는 횟수에 따라 적습니다.
• 부속 SD 카드 이외의 동작 보증은 하고 있지 않습니다.

다양한 측정 표시

• 리스트/4분할 또는 8분할 확대/트렌드 그래프 표시
• 적산전력의 CH합산 및 CH별 측정치 일람
• 수요 측정치, 수요 시간 내 추이도, 수요 추이도

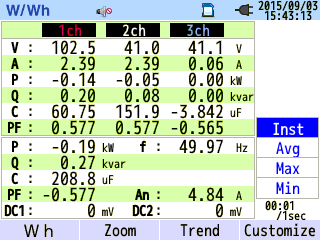

목록 표시

1화면에 표시한 복수의 측정치는, 항목의 선택이나 표시 위치의 변경이 가능

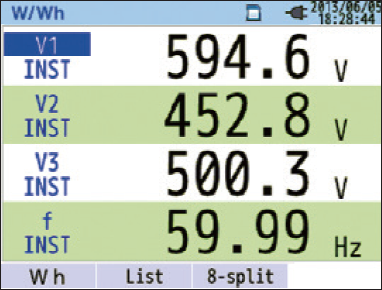

확대 표시

확대 표시는 전력 측정 항목을 각각 선택하여 4분할과 8분할 표시가 가능

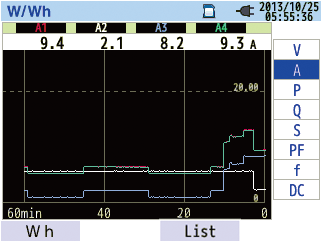

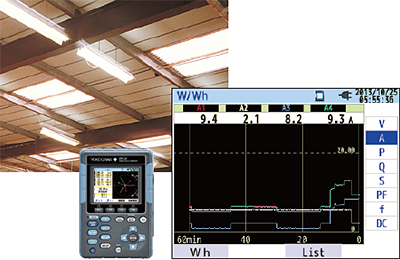

트랜드 디스플레이

측정 기록을 하면서 전압/전류/전력/역률/위상각/주파수/진상 콘덴서 값, DC 전압 신호의 트랜드 표시.

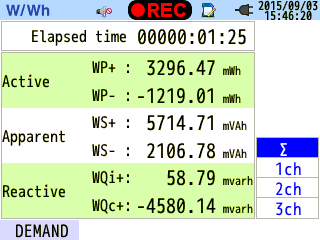

적산 전력 표시

유효 전력량, 피상 전력량, 무효 전력량의 소비와 회생을 표시

수요 측정

수요는 정해진 기간(일반적으로 30분)마다 평균 전력입니다. 최대 수요 값이 계약 전력 내에 있어야 합니다. 본 기기에서는 목표 최대 디맨드값을 설정하여 부하율 표시나 그래프 표시, 예상값도 연산하면서 목표치 초과 전망 시 알람을 발할 수 있으므로, 계획적인 전력 소비 확인 및 운용에 편리합니다.

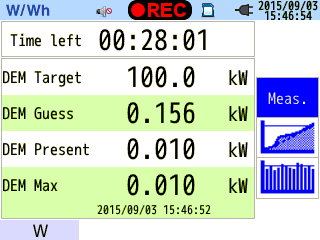

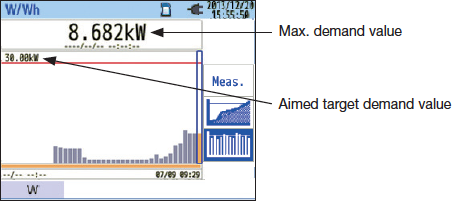

수요 측정 화면

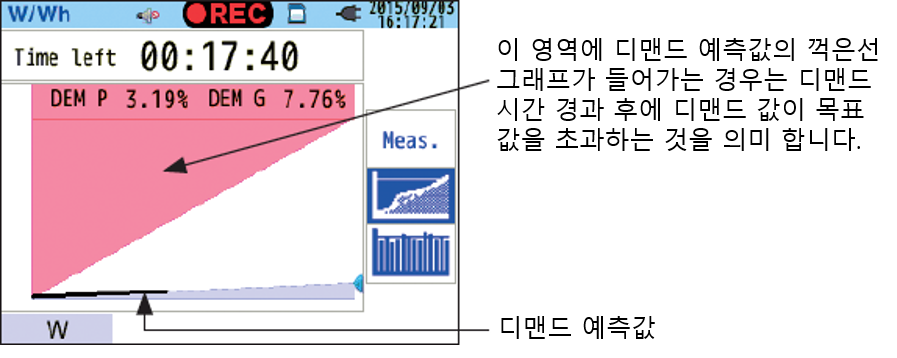

수요 시간 내 추이도

수요 트랜드

측정 데이터 PC 소프트웨어

기록한 데이터를 PC 소프트웨어(CW500Viewer, 표준 부속)로 원 클릭 표시합니다.
전압, 전류, 전력, 역률의 평균, 최대, 최소 연산값의 추세 분석 외에도 환산값(전력 요금, 석유, CO2)을 보고서 형식으로 자동 생성합니다.
보고서 형식을 사용하면 주간 및 야간 시간 설정과 평일 및 휴일 요일을 설정하여 각 집계 값을 표시할 수 있습니다.

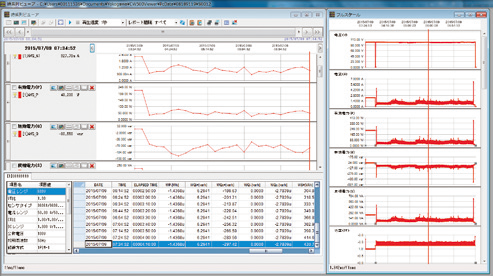

각 측정치의 트렌드 해석 화면

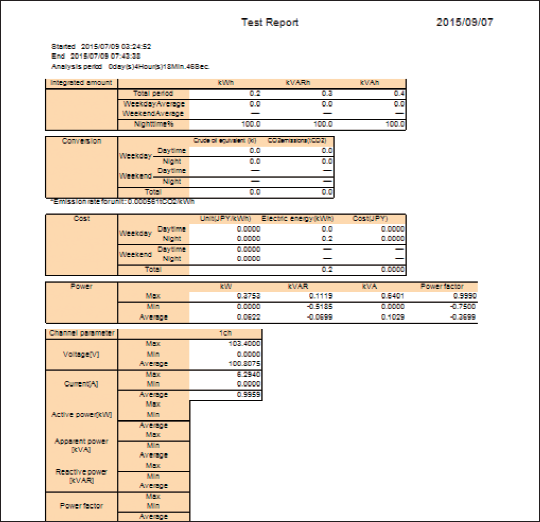

보고서 샘플

액세서리

제품	모델명	비고	사진
프로브	96060	전류 클램프 프로브 96060 Φ40mm AC2A, 누설 전류 측정용
프로브	96061	전류 클램프 프로브 96061 Φ18mm AC50A, 부하 전류 측정용
프로브	96062	전류 클램프 프로브 96062 Φ24㎜ AC100A, 부하 전류 측정용
프로브	96063	전류 클램프 프로브 96063 Φ30mm AC200A, 부하 전류 측정용
프로브	96064	전류 클램프 프로브 96064 Φ40mm AC500A, 부하 전류 측정용
프로브	96065	전류 클램프 프로브 96065 최대 약 110mm AC1000A 플렉시블 타입 부하 전류 측정용
프로브	96066	전류 클램프 프로브 96066 최대 약 150mm AC3000A 3CH 부하 전류 측정용
어댑터	98031	전원 공급 어댑터 98031 측정 라인(100~240V)에서 전원 공급
케이스	93047	휴대용 케이스 93047 자석 부착 휴대 케이스
케이블	99073	바나너 DIN 변환 케이블 99073 96030, 96033, 96036용
케이스	93046	운반 케이스 93046 CW500 본체와 클램프를 동시에 넣을 수 있습니다.
메모리	97060	SD 카드 97060 2GB SD 카드
프로브	98078	전압 프로브 98078 1세트 4개 적흑백청 Φ4mm 약 3m
케이블	98082	연장 코드 98082 전류 클램프 프로브용 연장 케이블
