바이폴라 전원

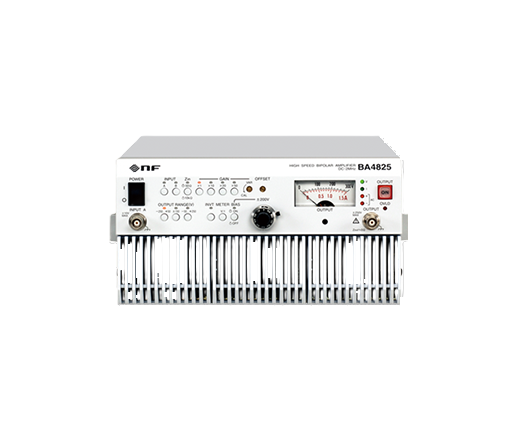

BA시리즈

BA시리즈는 직류는 물론 최대 50MHz까지의 신호를 다루는 고속•광대역• 고전압 출력이 가능한 바이폴라 증폭기입니다.

- 광대역
  BA4825 : DC ~ 2MHz
  BA4850 : DC ~ 50MHz
- 고출력 전압 / 전류
  BA4825 : 100Vrms(300Vp-p), 0.5Arms
  BA4850 : ±20V, ±1A
- 고속 slew rate
  BA4825 : 500V/㎲
  BA4850 : 6000V/㎲
- 저출력 임피던스
  BA4825 : 0.5Ω + 1.5µ이하
  BA4850 : 3.3Ω + 0.01µH이하

용량성‧유도성 부하에 대응

일반적으로 콘덴서나 코일을 포함한 부하에 교류 전압을 인가하면 부하에 전류가 흐를 때도 있고 전원으로 흐를 때도 있습니다. 이럴 경우 보통의 파워서플라이나 증폭기에서는 제대로 동작하지 않을 수 있습니다.
BA시리즈는 전압과 전류의 방향이 반대인 Sink 영영에서도 동작하기 때문에 압전소자나 코일같은 용량성‧유도성 부하에서도 안정된 동작을 합니다.

광대역•고속‧고전압

BA4850은 주파수대역 DC~50MHz, slew rate 6000V/㎲이기 때문에 펄스 신호나 복잡한 파형신호도 완벽하게 만들어 냅니다. BA4825는 DC~3MHz, 최대 300Vp-p 고전압출력이 가능하기 때문에 대형 압전소자나 디스플레이 디바이스같은 부하에 적합합니다.

저출력임피던스

주파수 모든 대역대에서 매우 낮은 출력임피던스(BA4825 : 0.5Ω + 1.5µ이하)특성을 가지고 있습니다.
부하에 접속하면 생기는 전압강하를 최대한 억제해서 엠프가 가진 파워를 최대한으로 끌어낼 수 있습니다.

출력 범위를 변경할 수 있는 레인지 시프트 기능
출력에 직류(바이어스)를 가산할 수 있는 DC 바이어스 가산 기능
출력에 포함된 DC 옵셋을 제로로 만들 수 있는 DC 옵셋 조정 기능
출력전압 모니터 단자(BNC, 모니터 비 1/100)
출력 ON/OFF를 패널 스위치 또는 외부에서 제어 가능
출력 극성 변환 기능(INVT)으로 동상 엠프나 역상 엠프로도 전환가능.
역상 출력을 이용하면 2대의 BA시리즈를 사용해서 출력전압과 전력을 2배로 만드는 BTL도 연결 가능
입력은 A,B 2계통, 입력변환이나 가산이 원터치로 가능
입력 임피던스를 50Ω/10kΩ으로 변환 가능

사양

※ BA시리즈 사양보기

바이폴라 전원 스펙 비교

※ 스펙보기

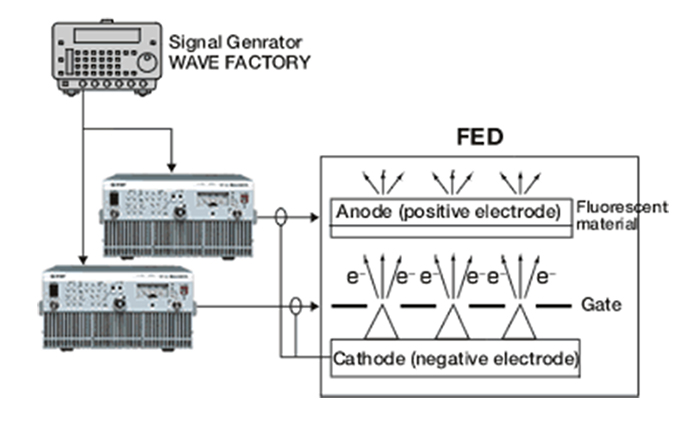

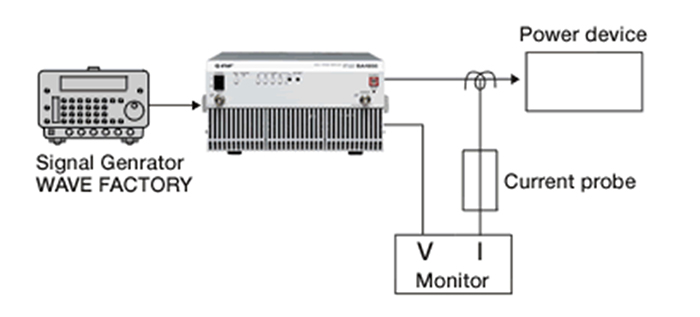

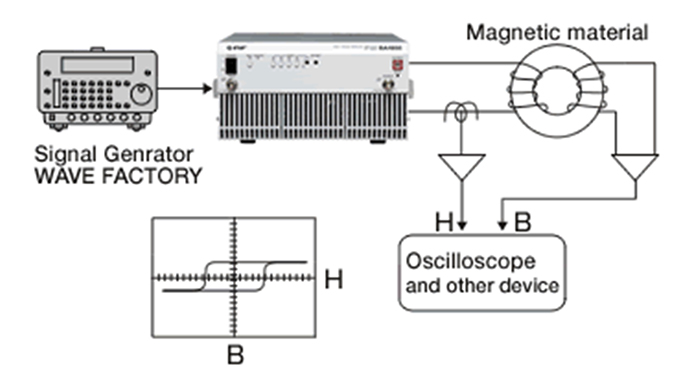

어플리케이션

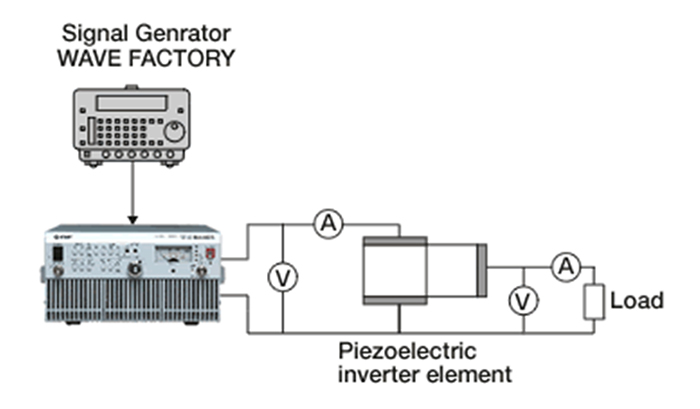

압전 소자 구동•평가용

압전 인버터, 압전 액추에이터 등에서 사용하는 압전소자의 구동예입니다.
BA시리즈는 출력 임피던스가 매우 작기때문에 정전용량이 큰 대형 압전소자에서도 좋은 Step Response를 얻을 수 있습니다.
