파워 아날라이저

높은 측정 정확도

최고 등급의 전력 기본 측정 정확도(읽기값 오차 ±0.05%, 레인지 오차 ±0.05%)를 실현하여 에너지 효율이 높아진 최신 기기를 보다 높은 정밀도로 측정할 수 있습니다.

• 전력 기본 정확도 총 ±0.1%(50/60 Hz)
• 저역률로 ±0.07% of S(피상 전력)
• 개별 NULL 기능으로 특정 입력에만 탄 오프셋 값을 0으로 하여 보다 고정밀 측정이 가능

신뢰성

폭넓은 주파수 범위에 걸쳐 정확도를 보증함과 동시에 넓은 다이나믹 레인지로 기기의 동작 상태가 다양하게 변화하는 대상에서도 항상 신뢰성이 높은 측정이 가능합니다.

• 2종류의 입력 엘리먼트로 10mA~50A의 고정밀 측정이 1대로 가능
• 전류 센서와의 조합으로 2000 Arms의 대전류 측정이 가능

다양한 요구에 대응

WT1800R은 최대 6채널의 전력 입력, 다양한 화면의 조합 표시, PC와의 친화성, 수치와 파형 해석 기능, 넓은 주파수 입력 범위와 그 환경 성능으로부터 전력, 효율 및 고조파 측정이 요구되는 최첨단 애플리케이션에 유연하게 대응합니다.

• 넓은 다이나믹 레인지에 의해 대기 전력으로부터 가동시의 소비 전력까지 폭넓게 적응
• 스플릿 코어 전류 센서로 대전류 측정을 간편하게 실현
• 통합 소프트웨어에 의해 소비 전력과 인버터 파형의 상관관계 파악이 용이
• 다양한 연산 기능으로 모터 파라미터 해석 지원

특징

두 종류의 입력 엘리먼트

5A 입력 엘리먼트와 50A 입력 엘리먼트를 동일한 본체에 탑재할 수 있습니다. 또한 23℃±5℃의 넓은 온도 범위에서 전력 기본 정확도 총 ±0.1%(50/60Hz)의 고정밀도 측정이 가능합니다.

더욱이 저주파대역에서의 측정 정확도도 우수하고, 모터의 시동으로부터 정격까지의 폭넓은 주파수 대역에서 높은 정밀도로 측정할 수 있습니다.

동시에 저역률에서의 전력값에 대한 영향도 ±0.07% of S(피상전력)로 기존에는 정확한 측정이 어려웠던 조건하의 고정밀도 측정도 가능합니다.

대전류기기의 측정을 깔끔하게 실현

AC/DC 전류 센서 CT 시리즈용 DC 전원을 탑재할 수 있습니다. (/PD2 옵션) 동시에 전용 케이블과 션트 저항 BOX를 이용함으로써 외부 DC 전원의 확보나 배선을 준비할 필요가 없어 센서와 본체 1대로 대전류 측정이 가능합니다. 특히 계측기 본체와 전원, 센서를 일체화함으로써 내노이즈 성능도 향상되었습니다. (션트 저항 BOX를 사용할 때는 WT1800R 본체에 /EX1~/EX6 옵션이 필요) 전류센서와 조합한 측정시의 정확도는 WT1800R과 전류센서의 정확도의 합이 됩니다.

*1: 전류 직접 입력용 케이블 A1628WL을 사용. WT1800R 본체에 /PD2 옵션이 필요.

*2: 전류 센서용 전용 케이블 A1559WL, 션트 저항 BOX A1323EZ를 사용. WT1800R 본체에는 /PD2 옵션 및 /EX1 ~/EX6 옵션이 필요.

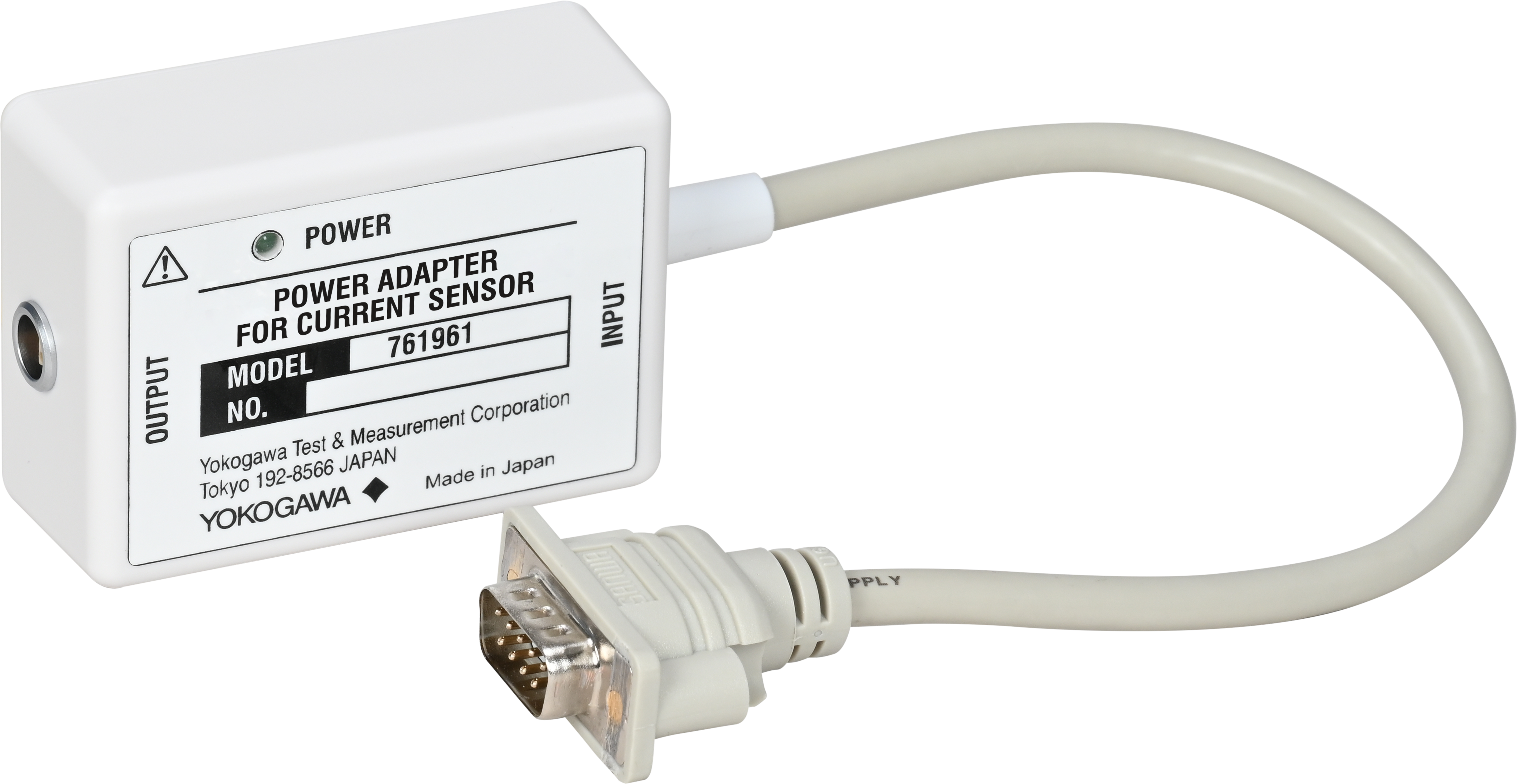

 *3: 전류 센서용 전원 어댑터를 사용. WT1800R 본체에는 /PD2 옵션 및 /EX1 ~/EX6 옵션이 필요.

 ※ 전류센서에 대한 자세한 내용은 Bulletin CT1000-00 및 Bulletin CT1000S-01EN을 참조하십시오.

외부 전류 센서를 포함한 오프셋을 제거 할 수 있는 개별 NULL 기능

NULL 기능은 결선한 상태에서 외부 전류 센서를 포함하여 오프셋값을 제로로 하는 기능입니다.  WT1800R에서는 모든 입력에 대해 일괄적으로 ON/OFF할 수 있을 뿐만 아니라 입력마다 개별적으로 NULL을 설정할 수 있습니다.  배터리 구동 EV 및 PHV에서는 고정밀 에너지 수지의 측정이 필수적이며 외부 전류 센서를 포함한 오프셋 취소가 중요합니다.  개별 NULL 기능을 통해 특정 입력에만 탑재된 오프셋을 0으로 설정할 수 있어 보다 정밀한 측정이 가능합니다.

전력 소비와 인버터 파형 간의 상관 관계를 쉽게 파악 - 새로운 기능 *1

모터의 연속 동작 시험에서 효율이 악화될 때 고정밀 전력 측정과 파형 측정을 조합하여 상관 관계를 파악하는 것이 원인 규명에 유용합니다. 통합 계측 소프트웨어 플랫폼 IS8001/IS8002에 의해 WT1800R에 의한 고정밀도 전력 측정과 고속 데이터로거 DL950이나 오실로스코프 DLM5000 시리즈의 파형 측정 결과를 같은 축으로 표시할 수 있어 소비 전력과 인버터 파형의 상관관계를 1개 화면에서 쉽게 파악할 수 있습니다. *2

*1: 기존 모델인 WT1800E에서 기능을 추가.

*2: 보다 정밀한 전력과 파형의 동기 측정은 WT5000에 의한 IEEE1588 시간 동기를 사용한 측정을 권장합니다.

※IS8001/IS8002의 상세한 내용은 Bulletin IS8000-01EN을 참고해 주시기 바랍니다.

※WT1800R과 IS8001/IS8002의 접속은 향후 대응 예정입니다.

측정 결과를 한 화면으로 표시, 한눈에 확인

6개 입력의 전압 레인지, 전류 레인지, 동기 소스, 결선 방식, 필터 등 각각의 상세한 설정 정보와 함께 측정한 데이터를 한 화면에 표시할 수 있습니다. 화면 표시를 빈번하게 전환하여 데이터를 확인할 필요가 없습니다.   또한 수치 이외의 파형, 벡터, 트렌드, 혹은 고조파 측정의 막대 그래프 등과 조합, 분할 표시도 가능하므로, 많은 정보를 한 화면에서 확인할 수 있습니다.

사용자 정의된 측정 화면을 내장 메모리에서 로드하여 쉽게 표시 - 새로운 기능

표준 탑재의 화면 표시로 수치 데이터와 파형, 벡터, 트렌드, 고조파 측정의 막대그래프 등 다양하게 표시할 수 있을 뿐만 아니라, 고객이 화면 표시를 커스터마이즈 해, 기호의 크기나 위치에 측정하고 싶은 파라미터를 표시할 수 있습니다. 동영상 데이터를 활용해서 측정값을 시각적으로 한눈에 확인할 수 있습니다. WT1800R은 사용자 정의 화면을 비휘발성 내장 메모리에서 로드하여 쉽게 표시할 수 있습니다.

※내장 메모리는 수치 데이터 등의 저장에도 이용 가능. 용량은 1GB.

측정 대상에 유연하게 대응한 데이터 갱신

회전수의 변화에 의해 입력 신호의 주파수가 변동하는 모터와 같은 기기를 측정할 때, 변화하는 주파수를 따라 갭없이 측정할 수 있는 기능입니다.  0.1Hz의 저주파에서 측정 가능합니다. 50ms~20s간의 고정 데이터 갱신 주기 설정에 더해 입력 신호의 주기에 동기하여 데이터 갱신을 실시하는 설정 “Auto”를 선택할 수 있습니다. 자동 시험 등의 연속 측정 시에 위력을 발휘합니다. 또한 저속 운전시(WT1800R에의 입력 주파수가 20Hz 이하일 때)에는 1주기마다 데이터 갱신을 실시하므로 모터 1회전당 측정 결과를 확인하는 데 도움이 됩니다.

Ms오더로 응답 가능한 고속 데이터 수집 기능

WT시리즈에서는 최고속 50ms의 데이터 갱신 주기로 데이터 수집을 할 수 있습니다만, 모터 전류 혹은 전력의 과도 현상 측정에 있어서 한층 더 고속으로 현상을 파악하는 경우가 증가하고 있습니다. 고속 데이터 수집 기능은 직류 신호, 혹은 삼상 신호의 Σurms, Σirms, ΣP 등을 ms 오더마다 데이터 수집이 가능합니다. 본 기능은 수치 표시의 불필요한 흔들림을 억제하기 위해 저역 통과 필터(HS 필터)를 갖추고 있습니다.  컷오프 주파수를 1Hz에서 1kHz까지 설정할 수 있습니다.

수치계산 소프트웨어를 이용한 그래프 표시의 예시

적산시의 오토 레인지 대응으로 연속 측정

기기의 부하 상태가 크게 변화하는 가동시와 대기시 등과 같이 연속적으로 적산 전력(Wh)/적산 전류(Ah)를 측정하는 경우에 매우 유효한 기능입니다. 본 기능은 적산 중의 소비전력값/전류값의 변화에 따라 자동 레인지로 동작합니다. 급격한 동작 등에 의해 상태가 변화하고, 설정한 레인지 정격을 오버한 경우에서도 레인지업 해 적산을 계속적으로 실행합니다.   ※ 본 기능 사용시의 레인지 변경 중에는 데이터 보정을 실시합니다. 사양 누적 섹션을 참조하십시오. (데이터 업데이트 주기가 Auto인 경우 제외)

최대 표시 및 오토레인지 범위의 확대

크레스트 팩터 CF6에서는 정격 레인지에 대한 최대 표시는 140%입니다만, 크레스트 팩터 CF6A의 설정으로 정격 레인지에 대해서 최대 280%까지 표시할 수 있습니다. 이에 따라 오토 레인지 설정한 경우, 레인지업 하는 임계값의 레벨이 상승하고, 빈번한 레인지 변경 동작이 감소함과 동시에 최대 표시값이 커지게 됩니다.

PC에서 데이터 수집을 편리하게 확실하게 - 새로운 기능

WT1800R에서는 연속 측정으로 저장한 데이터(스토어 기능)를 CSV 파일로서 네트워크 드라이브에 전송할 수 있어 PC에서의 데이터 취득을 간편하게 실행할 수 있습니다. WT1800R로 저장한 후 파일을 전송하여 측정 도중 데이터 누락의 위험을 억제하고 데이터 취득의 확실성을 높입니다. 또한 통합 계측 소프트웨어 IS8001/IS8002나 웹 서버로부터 데이터 저장의 시작을 원격 제어할 수도 있어 PC로부터의 기기 제어에 편리합니다.

원격 제어, 데이터 표시 가능한 웹 서버 기능

이더넷 경유로 PC의 웹 브라우저 소프트웨어로부터 WT1800R에 접속하여 원격제어와 측정 결과의 화면을 PC상에 표시할 수 있습니다. PC 상에서 프런트패널을 재현한 이미지를 통해 조작을 할 수 있으므로 본체와 같은 감각으로 컨트롤이 가능합니다. 멀리 떨어진 곳에서 제어 및 데이터 확인을 쉽게 할 수 있습니다.

무료 소프트웨어 WTViewerEfree

WTViewerEfree는 WT 시리즈용 무료 소프트웨어입니다.  최근 상품의 개발·평가 작업의 효율 향상과 함께 사용하는 측정기의 가동률 향상, 혹은 효율적인 이용이 요구되고 있습니다. 본 소프트웨어를 이용하면 간단하게 PC와 접속해 간편하게 WT1800R의 제어를 실시함과 동시에 유연하게 측정 데이터를 PC에 불러오기를 할 수 있습니다.

인터페이스

모델간 비교

•

  측정 리드 케이블 세트 758917

  0.8m 길이의 빨간색, 검정색 테스트 리드 케이블 세트. 758922 또는 758929 악어 클립 아답터와 조합으로 사용할 수 있습니다. DL850/DL850P & SL1400에도 적용 가능.

•

  포크 터미널 아답터 758921

  4mm 바나나 플러그에 끼우는 포크 터미널 아답터. 빨간색, 검정색 클립으로 구성되어 있습니다. 1000 Vrms-CAT II.

•

  작은 악어 클립 아답터 758922

  300V 규격. 758917 테스트 리드 케이블에 끼워 사용합니다. DL850/DL850P, SL1000, SL1400에도 적용할 수 있습니다.

•

  안전 터미널 아답터 세트 758923

  아답터 세트 (스프링 고정 방식).

•

  컨버젼 아답터 758924

  BNC 와 바나나 플러그(female) 를 변환해 주는 컨버젼 아답터 입니다. DL850/DL850P, SL1000 & SL1400에도 적용 가능합니다.

•

  대형 악어 클립 아답터 758929

  1000V 정격. 758917 테스트 리드 케이브에 끼워 사용 합니다. DL850/DL850P, SL1000, SL1400에 사용 가능합니다.

•

  외부 센서 케이블 B9284LK

  WT1800e에 외부 입력을 접속 시키기 위해 사용하는 케이블 입니다. 길이 : 50cm
