스코프코더

SL2000

High-Speed Data Acquisition Unit

고속 데이터 어퀴지션 유닛 SL2000은 임베디드 시스템에 적합한 절연 오실로스코프/고속 DAQ입니다.

DL950, DL350과 같은 플러그인 모듈이 사용 가능합니다.
SL2000 한대로 저전압에서 1000V까지의 절연 아날로그 신호, 디지털 신호, 엔코더 신호, 차량 탑재 네트워크의 CAN/CAN FD/LIN/SENT 통신 신호, 진동이나 변형, 온도 등 NVH 신호를 동시에 데이터 수집할 수 있습니다.

시스템 임베디드 디자인

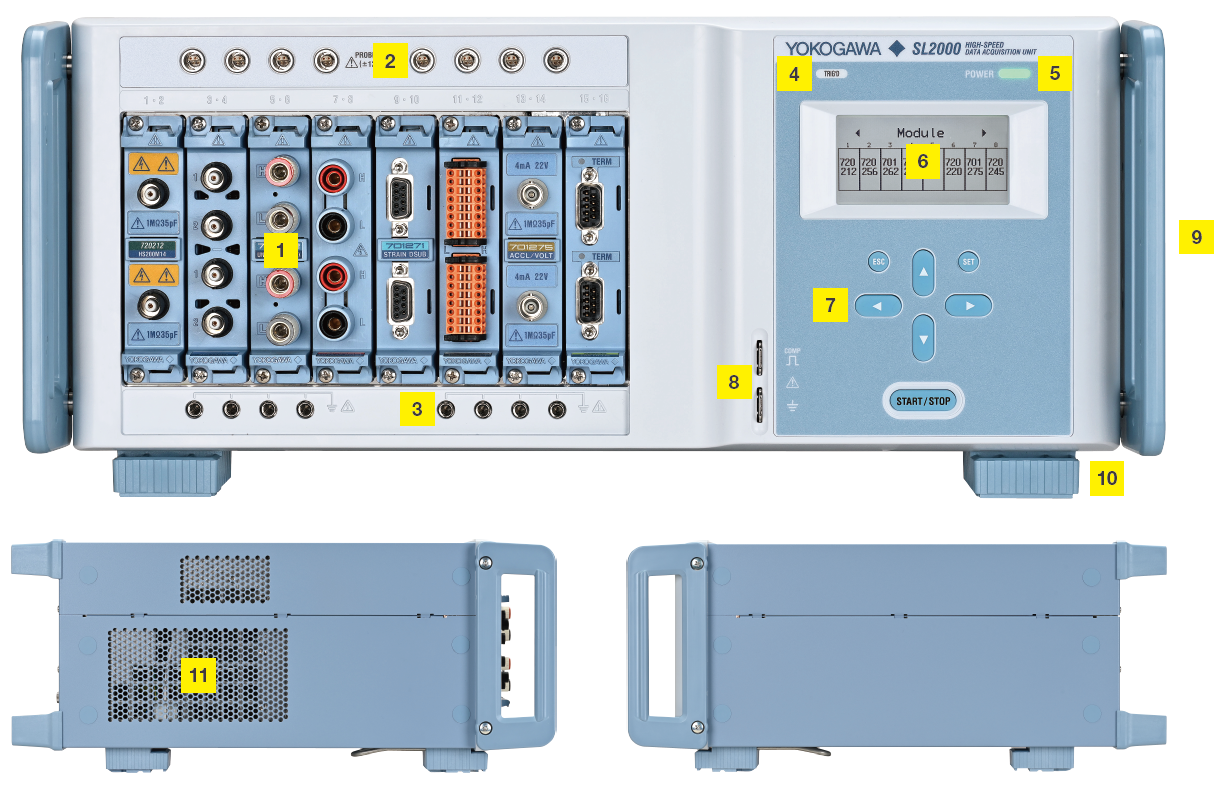

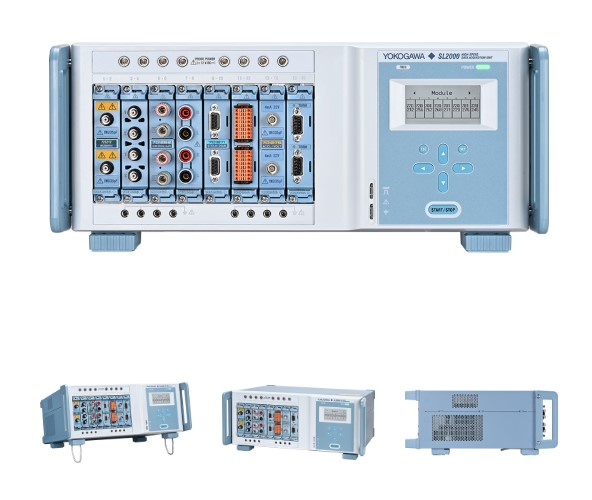

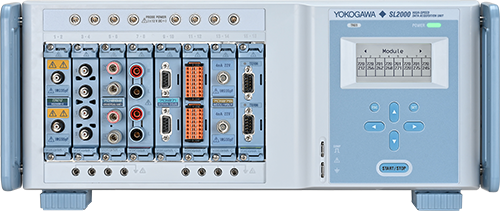

SL2000은 DL950을 시스템 랙에 탑재 가능한 높이 4U의 시스템 내장용 절연 오실로스코프/고속 DAQ입니다.

플러그인 모듈의 조합으로 전압·전류, 온도, 가속도, 변형, 펄스, 디지털 신호 및 CAN/CAN FD/LIN/SENT 통신 신호를 다채널로 장시간 기록할 수 있습니다.

최대 200 MS/s, 최대 160 채널

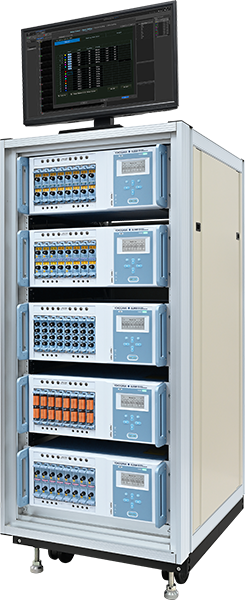

최대 샘플 레이트 200MS/s, 16채널의 신호를 5대 연결 동기로 10MS/s, 최대 160채널의 신호를 측정, 기록 가능합니다.

실시간 연산, 전력 연산, 모터 dq 해석 기능(/G03, /G05, /MT1 옵션)

측정을 중지하지 않고, 리얼타임에 파형 연산, 전력 연산, 모터 dq 해석이 가능하며, 또한 연산 결과에 의한 트리거도 가능합니다.

스코프 코더 시리즈 공통 플러그인 모듈

전압, 온도, 가속도, 변형, CAN 등 다양한 신호에 대응하는 플러그인 모듈이 준비되어 있습니다.

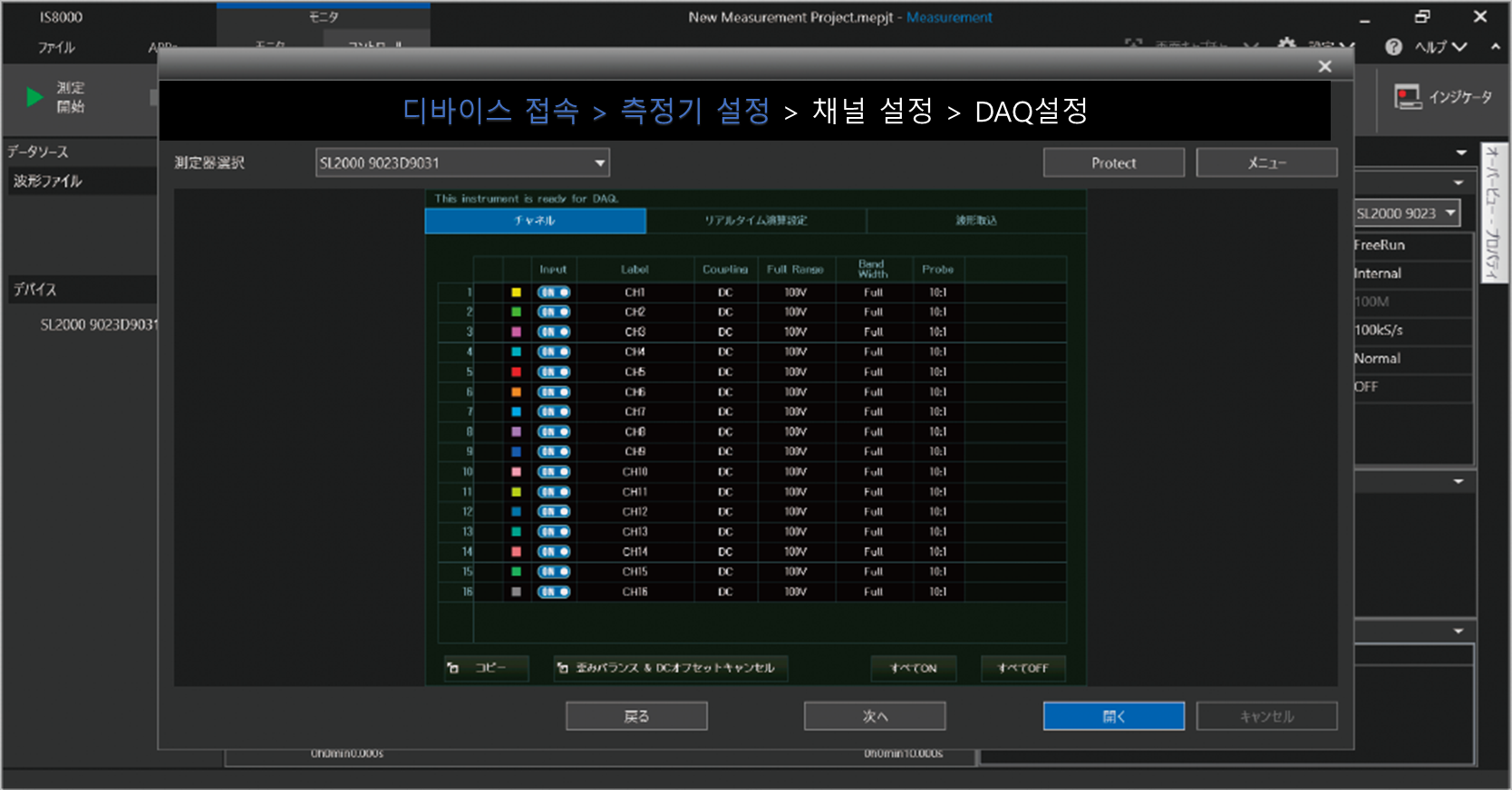

장시간 기록에 적합한 제어 소프트웨어

정형 시험 및 내구 시험에 필요한 계측기 설정과 기록 설정을 IS8000을 사용하여 복잡한 조작 없이 간단하게 설정할 수 있습니다.

오실로스코프와 레코더의 두 가지 작동 모드

환경이나 용도에 맞추어 「스코프 모드」와 「메모리 레코더 모드」의 2 종류의 모드가 있습니다.

스코프 모드

고속 신호, 반복 파형의 측정에 적합한 조작 모드입니다.

오실로스코프와 같이 설정한 시간축 설정(T/Div)과 샘플링 점수에 따라 트리거가 걸릴 때마다 파형을 기록합니다.

측정 레인지는 눈금 단위(V/Div)의 표시가 됩니다.

메모리 레코더 모드

장시간 연속 파형 측정에 적합한 조작 모드입니다.

데이터 로거나 레코더와 같이 미리 측정 조건을 정한 원샷의 측정이나 샘플링 간격과 기록 시간을 설정하여 입력 신호를 기록합니다.

측정 범위는 전폭(상하한값)에 대한 표시가 됩니다.

최대 200MS/s, 절연 1000V 입력. 차동 프로브 이용으로 7000V까지 가능

최대 200MS/s 14비트의 고속 샘플이 가능하며, 고속 인버터의 스위칭 파형이나 전원 주위의 민첩한 노이즈 등을 정확하게 포착합니다.

또한 최대 8G 포인트의 대용량 메모리와 조합하면 200MS/s의 고속 샘플링에서도 최고 20초 연속으로 기록합니다.

720212는 700929(10:1)/702902(10:1)/701947(100:1) 패시브 프로브와 결합하여 절연 1000V 입력이 가능합니다.

701255 고속 10MS/s 12비트 비절연 모듈 또는 절연 모듈에 701905 변환 케이블과 701977 고압 차동 프로브를 결합하여 최대 7000V의 고전압을 측정할 수 있습니다.

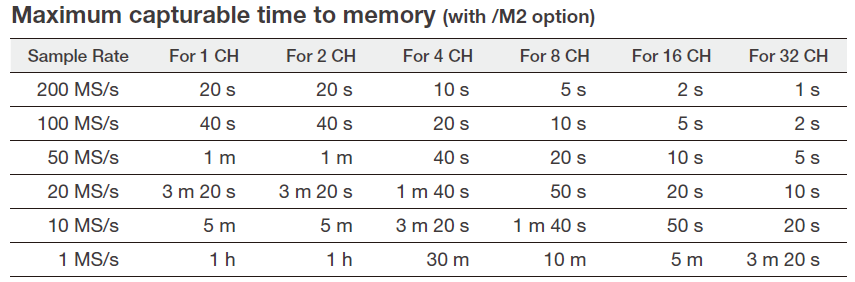

최대 8G 포인트 메모리 & 장시간 연속 기록

대용량 메모리

최대 8G 포인트 메모리(/M2 옵션)를 탑재 가능하며, 장시간 연속 기록이 가능합니다.

* 32CH 내역: 아날로그 입력 16CH+ 실시간 연산 16CH

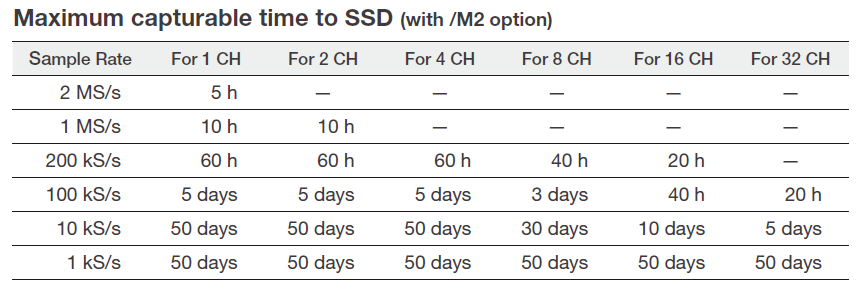

SSD recording (/ST1 or /ST2 option)

512GB의 내장 SSD는 최대 2MS/s의 속도로 장시간 기록이 가능합니다.

듀얼 캡처로 얻은 파형도 함께 기록할 수 있어 차량 내 내구 시험이나 드물게 발생하는 이벤트를 포착하는 데 유용합니다.

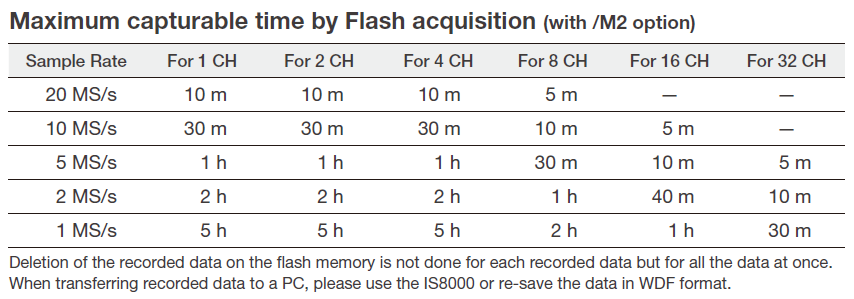

Flash acquisition (/ST2 option)

이전 모델보다 100배 빠른 최대 20MS/s의 속도로 장시간 기록이 가능합니다.
차량 탑재나 현장 테스트처럼 PC를 가져가기 어려운 장소에서도 데이터를 캡처할 수 있습니다.
플래시 메모리는 비휘발성이기 때문에 전원을 꺼도 캡처된 데이터가 기기에 그대로 유지되며, 이후 PC로 전송할 수 있습니다.

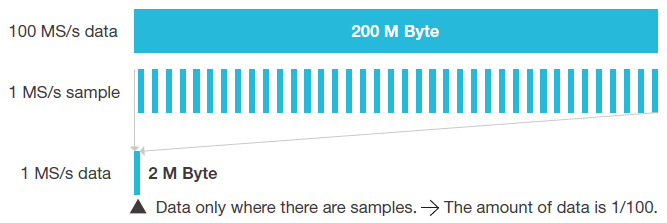

멀티 샘플레이트

샘플링 속도는 채널별로 설정할 수 있습니다. 고속 및 저속 샘플링 모듈이 혼합한 경우에도 샘플링 속도를 낮추면 데이터 양이 줄어듭니다.
이를 통해 메모리 공간을 절약할 수 있고, 전송 속도도 향상됩니다.

사용가능한 데이터 저장 공간

• Built-in SSD 512 GB

• SD Memory Card (SD/SDHC/SDXC)

• USB Storage up to 8 TB

• Network Drive

액션 온 트리거 & GO/NO-GO 판정

트리거 발생 시, 파형 데이터 파일 저장, 알람음 발생, 이메일 전송 등 미리 지정한 여러 동작을 실행할 수 있습니다.

또한, 파형의 형상이나 진폭 등의 파형 파라미터에 따라 합격/불합격(GO/NO-GO) 판정을 수행하고, 그 결과에 따라 동작을 실행하는 것도 가능합니다.

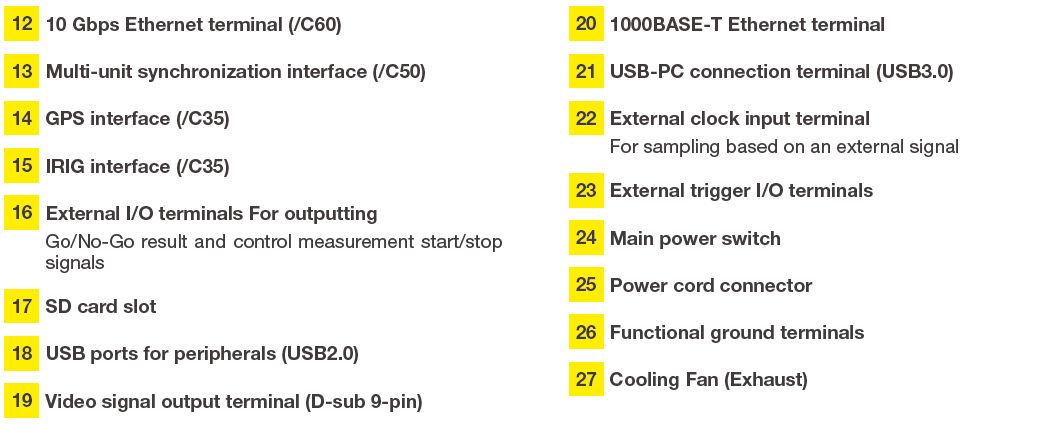

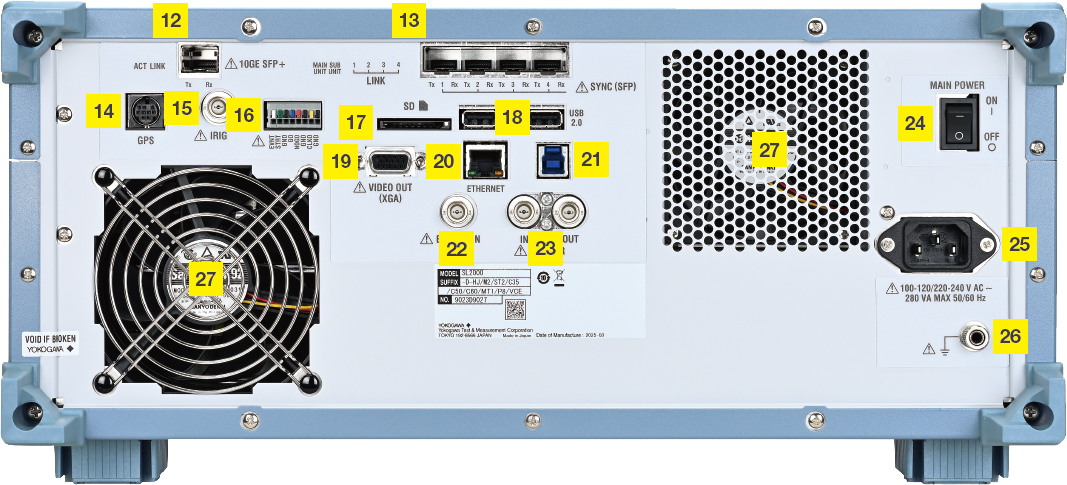

인터페이스

모델 간 비교

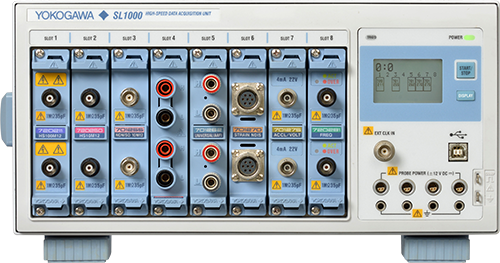

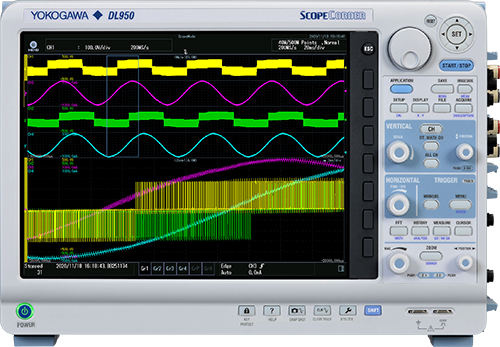

		DL950	SL2000	SL1000

슬롯 수		8		8
최대 아날로그 채널 수		32 (4CH 모듈 x 8) 128 (16CH 모듈 x 8)		16 (2CH 모듈 x 8)
최대 로직 채널 수		128(16bit 모듈 x 8)		ー
최대 연결 대수		5		8
최고 샘플 속도		200MS/s (14bit)		100MS/s (12bit)
멀티 샘플		CH 당		CH 당 (최대 4 그룹)
ADC 분해능		12/14/16bit ^*1		12/16bit ^*1
최대 입력 전압		1000V		1000V
최대 레코드 길이		4G 포인트		50M 포인트/CH
연속 기록		내장 SSD 내장 플래시 획득		내장 HDD 외부 eSATA 드라이브
PC 스트리밍		10GbE (/C60), 이더넷, USB3.0		이더넷 (/C10), USB2.0
PC 인터페이스		1000BASE-T, USB3.0		100BASE-T (/C10), USB2.0
입력 신호 (모듈 종류)		전압·전류 ^*2 , 온도, 가속도, 변형률, 펄스, 로직 CAN/CAN FD/LIN/SENT		전압 · 전류 ^{* 2} , 온도, 가속도, 변형률, 펄스
부속 소프트웨어		ー	IS8002 소프트웨어 1 라이센스 (/SN 옵션 추가시 제외)	Xviewer 표준 버전 1 라이센스 (701992-SP01) SL1000 획득 소프트웨어
소프트웨어		IS8000, IS8002CDV 스코프코더 SDK DL950 플래시 획득 데이터 액세스 라이브러리		SL1000 획득 소프트웨어 Xviewer SL1000 컨트롤 API
동기 측정	전력계	✔ IS8000		ー
	고속 카메라	✔ IS8000 (/FS1)		✔ XviewerEYE
	RAMScope	✔ IS8000 (/EM1)		ー
	Modbus 장비	✔ IS8000 (/MB1)		ー

*1 모듈에 의거
*2 전류 측정에는 전류 프로브 사용

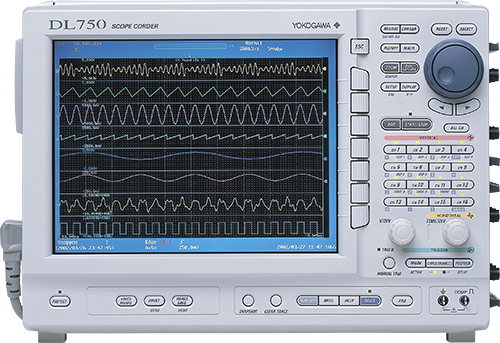

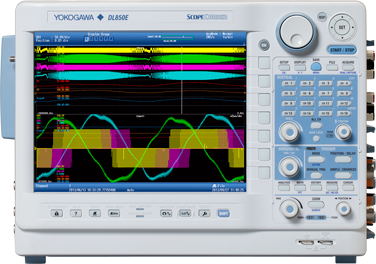

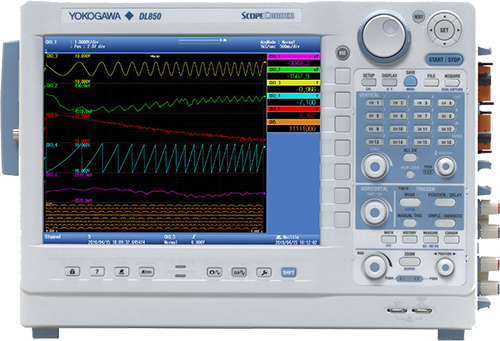

		DL950	DL850E/DL850EV	DL850/DL850V	DL750/DL750P

슬롯 수		8	8	8	8
최대 아날로그 채널 수		32 (4CH 모듈 x 8) 128 (16CH 모듈 x 8)	32 (4CH 모듈 x 8) 128 (16CH 모듈 x 8)	32 (4CH 모듈 x 8) 128 (16CH 모듈 x 8)	16 (2CH 모듈 x 8)
최대 로직 채널 수		128 (16bit x 8)	128 (16bit x 8)	128 (16bit x 8)	본체 16bit (8bit x 2)
최대 연결 대수		5	4 (특주)	ー	ー
최고 샘플 속도		200MS/s (14bit)	100MS/s (12bit)	100MS/s (12bit)	10MS/s (12bit)
멀티 샘플		CH 당	ー	ー	ー
ADC 분해능		12/14/16bit ^*1	12/16bit ^*1	12/16bit ^*1	12/16bit ^*1
최대 입력 전압		1000V	1000V	1000V	600V
최대 레코드 길이		4G 포인트 (/M2)	2G 포인트 (/M2)	2G 포인트 (/M2)	1G 포인트 (/M3)
사용자 정의 연산		/G02	/G2	/G2	/G2
실시간 연산		/G03	/G3	/G3	/G3
전력 연산		/G05	/G5	ー	ー
모터 dq 해석		/MT1	ー	ー	ー
GPS		시간, 위치 (/C35)	시간 (/C30)	ー	ー
연속 기록		내장 SSD, 내장 플래시	내장 HDD, 외부 eSATA	내장 HDD, 외부 eSATA	내장 HDD
PC 스트리밍		10GbE (/C60), 이더넷, USB3.0	이더넷, USB2.0	ー	ー
PC 인터페이스		1000BASE-T, USB3.0	1000BASE-T, USB2.0, GP-IB (/C1)	1000BASE-T, USB2.0, GP-IB (/C1)	100BASE-T, USB1.1,GP-IB, RS-232
디스플레이		12.1형 XGA 터치 패널	10.4형 XGA	10.4형 XGA	10.4형 XGA
전류 프로브용 전원		/P4 또는 /P8	/P4	/P4	/P4
내장 저장		SSD 512GB (/ST1)	HDD 500GB (/HD1)	HDD 160GB (/HD1)	HDD 30GB (/C8)
외부 저장		SD 카드(SDXC) USB 저장 네트워크 드라이브	eSATA (/HD0) SD 카드 (SDHC) USB 저장 네트워크 드라이브	eSATA (/HD0) SD 카드 (SDHC) USB 저장 네트워크 드라이브	SCSI 드라이브 USB 저장 Floppy ZIP 드라이브 PC 카드 네트워크 드라이브
내장 프린터		ー	/B5	/B5	DL750P
차량 에디션		/VCE	DL850EV	DL850V	ー
입력 신호 (모듈 종류)		전압·전류 ^*2 , 온도, 가속도, 변형, 펄스, 로직 CAN/ CAN FD/ LIN/ SENT	전압·전류 ^*2 , 온도, 가속도, 변형, 펄스, 로직 CAN/ CAN FD/ LIN/ SENT	전압 · 전류 ^{* 2} , 온도, 가속도, 스트레인, 펄스, 로직 CAN / LIN	전압 · 전류 ^{* 2} , 온도, 가속도, 변형률, 펄스, 로직
소프트웨어		IS8000, IS8002CDV 스코프 코더 SDK DL950 플래시 획득 데이터 액세스 라이브러리	Xviewer, XWirepuller 획득 소프트웨어	Xviewer, XWirepuller 획득 소프트웨어	Xviewer, XWirepuller
동기 측정	전력계	✔ IS8000	ー	ー	ー
	고속 카메라	✔ IS8000 (/FS1)	✔ XviewerEYE	✔ XviewerEYE	ー
	RAMScope	✔ IS8000 (/EM1)	ー	ー	ー
	Modbus 장비	✔ IS8000 (/MB1)	ー	ー	ー

*1 모듈에 의거
*2 전류 측정에는 전류 프로브 사용

소프트웨어

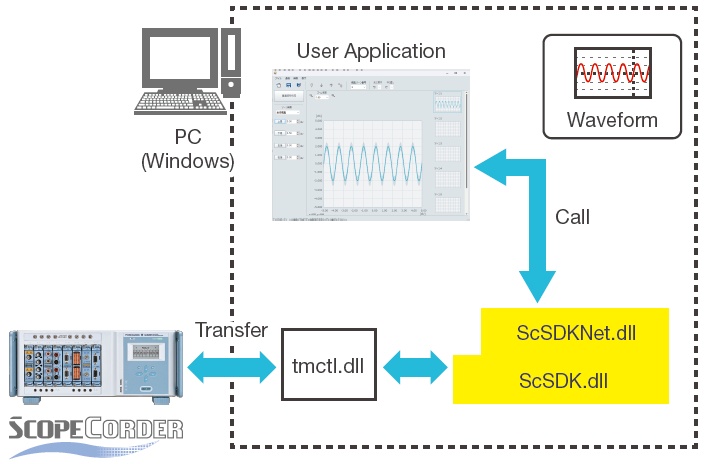

스코프 코더 SDK

본 소프트웨어는 DL950/SL2000으로부터 파형 데이터 취득을 위한 API입니다.

API는 동적 링크 라이브러리(DLL:Dynamic Link Library)로 제공됩니다. 고객이 만든 응용 프로그램과 함께 이 DLL을 연결하여 API를 사용할 수 있습니다.

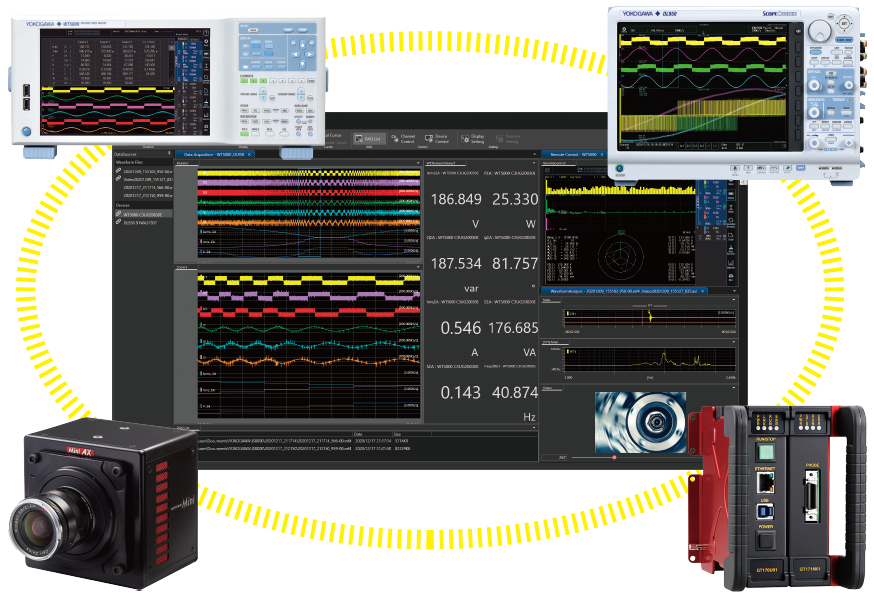

IS8000 통합 계측 소프트웨어 플랫폼

DL950/SL2000을 비롯하여 당사 전력계나 타사 고속 카메라, RAMScope 등과 동기 계측이 가능한 소프트웨어입니다.

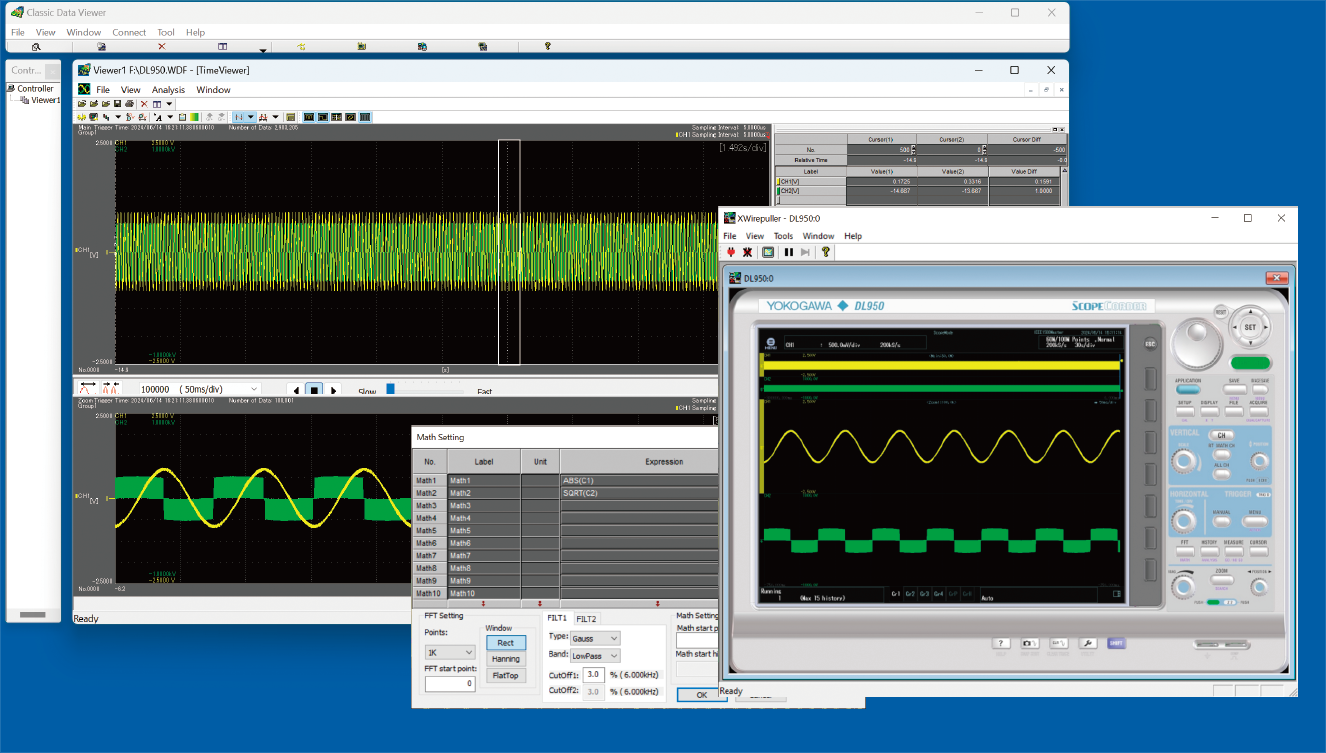

IS8002CDV Classic Data Viewer

IS8002CDV는 데이터 뷰어 소프트웨어 Xviewer의 후속으로 측정기의 원격 조작, 데이터 파일 전송, 파형 표시, 줌, 파형 파라미터 자동 측정, 파형 연산(옵션), 데이터 포맷 변환 등을 할 수 있습니다.

시스템 개발 툴

• 파형 데이터 (WDF) 파일 액세스 라이브러리

• MATLAB WDF 액세스 도구 상자

• 바이너리 데이터 파일 형식 변환 도구

• 통신 커맨드 라인 툴 DL-Term

• 통신 라이브러리 "TMCTL"

• USB 드라이버

• LabVIEW 드라이버

• 샘플 프로그램(C, Python 등 각종 프로그램 언어의 샘플 프로그램 준비)

프로브 및 기타 악세서리

로직 프로브	701988	701988 로직 프로브 100MHz / 8비트
로직 프로브	701989	701989 로직 프로브 250MHz / 8비트
패시브 프로브	701937	701937 패시브 프로브 600V / 500 MHz 10:1, 1.3 m, DLM3000, DLM5000 기본 악세사리
패시브 프로브	701949	701949 미니어쳐 패시브 프로브 400V / 500 MHz 10:1, 1.3 m DLM3000, DLM5000 대응
패시브 프로브	702907	702907 패시브 프로브 1000V / 200 MHz 10:1, CAT II, 2.5 m 동작 환경: −40 to +85°C (결로 없음) DLM3000, DLM5000 대응
엑티브 프로브	700939	700939 Active FET 프로브 10V / 900 MHz 10:1, ±10 V (DC + ACpeak), 1.5 m
패시브 프로브	701944	701944 고전압 패시브 프로브 1000Vrms / 400 MHz
패시브 프로브	701945	701945 고전압 프로브 1000Vrms / 250 MHz
차동 프로브	701978	701978 고전압 차동 프로브 150MHz, 500:1 / 50:1, 차동 입력 전압: ±1500V (DC + AC Peak)
차동 프로브	701925	701925 차동프로브 PBDH0500 500MHz, 50:1, 차동 입력 전압 : ±25V(DC+AC Peak)
전류 프로브	701917	701917 전류 프로브 50MHz, 5Arms, φ5mm, 센서 케이블 1.5m/ 전원 케이블 1m, 전원: 프로브 전원 1mA로부터의 미소 전류 측정
전류 프로브	701918	701918 전류 프로브 120MHz, 5Arms, φ5mm, 센서 케이블 1.5m/ 전원 케이블 1m, 전원: 프로브 전원 1mA로부터의 미소 전류 측정
전류 프로브	701928	701928 전류 프로브 100 MHz / 30 Arms
전류 프로브	701929	701929 전류 프로브 50 MHz / 30 Arms
전류 프로브	701930	701930 전류 프로브 10 MHz / 150 Arms
전류 프로브	701931	701931 전류 프로브 2 MHz / 500 Arms
전류 프로브	702915	3레인지 전류 프로브 702915 50 MHz, 0.5 Arms/ 5 Arms/ 30 Arms, 센서 케이블 1.5 m/ 전류 케이블 1 m
전류 프로브	702916	3레인지 전류 프로브 702916 120 MHz, 0.5 Arms/5 Arms/30 Arms, 센서 케이블 1.5 m/ 전류 케이블 1 m
프로브 전원	701934	프로브 전원 701934 전류/FET/ 차동 의 각 프로브에 전원 공급이 가능 (최대 4개, 702915/702916의 최대 입력 시에는 2개까지)
데스큐	701936	701936 Deskew 보정용 신호 소스 Skew 제거를 위한 스위칭 손실 측정을 향상. 전류 프로브와 관통형 CT 에 모두 적용 가능
클립	B9852ES	IC 클립 B9852ES 0.5mm 피치
로직 프로브	701909	250MHz 로직 프로브 PBL250 용 액세서리 키트 701909 로직 프로브 701989와 함께 사용 1.27mm 피치 호환 마이크로 클립
클립	700971	미니 클립 변환 700971 701937, 701938, 701939, 701943, 700939용
어댑터	700972	BNC 어댑터 700972 701937, 701938, 701939, 701943, 700939용
케이블	701901	1:1 안전 어댑터 리드 701901 1000Vrms-CATⅡ, 1.6m, 안전형 BNC(수)-안전 단자(바나나 수) 701954, 758921, 758922, 758929 등과 조합하여 사용
클립	701906	긴 테스트 클립 701906 1000V CAT II, 200mm, 적색 2개 세트 차동 프로브 및 안전 어댑터 리드(700924, 701926, 701901 등)용
클립	701948	플러그온 클립 701948 1000V CAT II, 200mm 절연 입력 대응 안전 프로브(700929, 701947 등)용
클립	701954	악어 클립(돌고래형) 701954 1000Vrms-CATII, 레드 블랙 2개 세트
어댑터	758921	포크 단자 어댑터 세트 758921 1000Vrms-CATII, 적흑 2개 세트, 포크 단자 4mm-바나나 단자(암) 변환
클립	758922	악어 클립 어댑터(소) 758922 정격 300V, 300Vrms-CATII, 적흑 2개 세트, 안전 단자(바나나 메스)-악어 클립 변환
클립	758929	악어 클립 어댑터(대) 758929 정격 1000V, 1000Vrms-CATII, 적흑 2개 세트, 안전 단자(바나나 메스)-악어 클립 변환
케이블	758917	측정 리드 세트 758917 1000Vrms-CATⅡ, 0.75m, 안전 단자(바나나 수컷)-안전 단자(바나나 수컷) 적흑 2개 세트 701959, 758921, 758922, 758929 등과 조합하여 사용
어댑터	761953	전류용 안전 단자 어댑터 세트 761953 안전 단자 어댑터(나사 조임 타입, 전류 입력용)
케이블	366924	BNC 케이블 366924 BNC-BNC(1m) 42V 이하의 저전압 회로에서 사용
케이블	366973	GO/NO-GO 케이블 366973 GO/NO-GO 입출력 및 스타트 입력용
어댑	366923	변환 어댑터 366923 접전 어댑터, T형 BNC용
어댑터	366945	PCB 어댑터 366945 701937, 701938, 701939, 701943, 700939용
케이블	366925	BNC 케이블 366925 BNC-BNC(2m) 42V 이하의 저전압 회로에서 사용
어댑터	366946	솔다인 어댑터 366946 701937, 701938, 701939, 701943, 700939용, 어댑터:1, 레드/블랙 케이블: 각 3개
케이블	366926	1:1 BNC-악어 클립 케이블 366926 비절연, 42V 이하, 1m
용지	B9988AE	프린터용 롤 용지 B9988AE 10m 감기 (DL850 시리즈/DLM 시리즈/DL750/DL6000/DL9000용)
케이블	366961	1:1 바나나-악어 클립 케이블 366961 비절연, 42V 이하, 1.2m
프로브	701919	프로브 스탠드 701919 원형베이스, 1 arm
케이스	B8059GG	소프트 케이스 B8059GG 액세서리 수납 케이스
클립	B9852CR	미니 클립 변환 B9852CR 700988, 700960, 701940용
어댑터	366921	변환 어댑터 366921 BNC(수)-바인딩 포스트 변환 42V 이하의 저전압 회로에서 사용
케이블	701982	연결 케이블 701982 701982-01:DLM용 접속 케이블 1.0m 701982-02:DLM용 연결 케이블 2.8m
어댑터	366922	변환 어댑터 366922 바나나(수)-BNC(암) 변환 42V 이하의 저전압 회로에서 사용
어댑터	751512	변환 어댑터 751512 바나나 (수) - 바인딩 포스트 변환 42V 이하의 저전압 회로에서 사용
마운트 키트	751541	랙 마운트 키트 701541 701541-E4: SL1000용(EIA 규격 대응) 701541-J4:SL1000용(JIS 규격 대응)

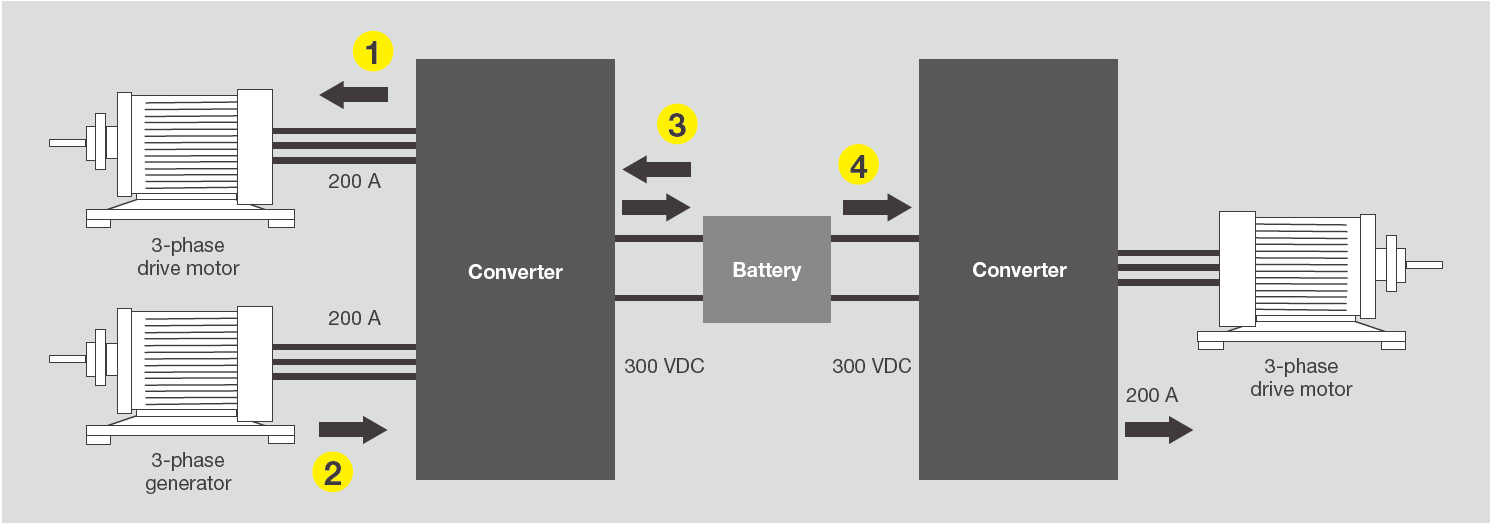

전기차(EV)용 2모터 및 4모터 시스템 시험

하이브리드 전기차(HEV) 개발에서는 각각의 모터가 구동 휠에 연결된 2모터 또는 4모터 시스템이 일반적으로 사용됩니다.

이 설계는 기존 파워트레인을 제거하여 전체 시스템을 단순화하고, 4WD 차량의 눈길 주행 시 발생할 수 있는 문제를 완화합니다.

멀티 채널 고속 절연 DL950은 이러한 다중 모터 시스템의 신호를 동시에 캡처하고 분석할 수 있습니다.

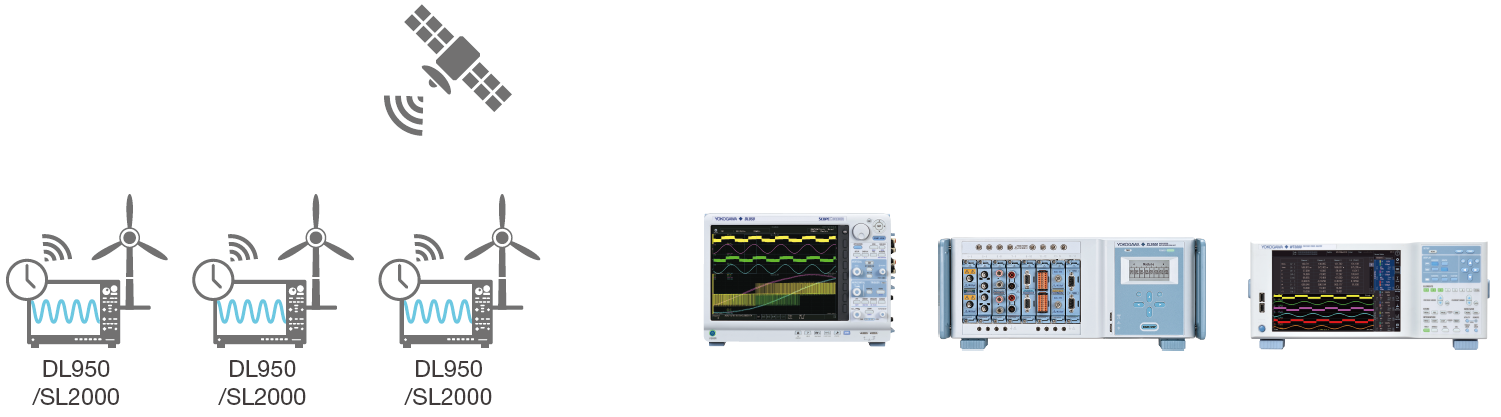

분산형 에너지 자원 테스트 (신재생 에너지)

수력, 태양광, 풍력과 같은 신재생 에너지 자원이 전력망에 통합되어 지속 가능한 사회로의 전환을 이끌고 있습니다.

DL950/SL2000은 장기 전력 기록 및 분석 기능을 통해 이러한 전환을 지원합니다.

예를 들어, 풍력 터빈은 여러 위치에서 발전 효율을 동기화하여 모니터링해야 하며, 이는 GPS 또는 IRIG 신호를 이용해 고정밀로 수행할 수 있습니다.

또한, 태양광 패널에서 생성된 DC 전력의 DC/AC 변환 효율은 WT5000 정밀 전력 분석기를 사용해 정확하게 측정할 수 있으며,

DL950/SL2000의 파형 데이터는 WT5000의 측정 데이터와 원활하게 통합되어 인버터 성능에 대한 종합적인 분석을 제공합니다.

진동 및 음향 분석

진동은 모터나 엔진과 같은 ‘운동하는 물체’에 내재된 현상입니다.

진동의 주파수를 분석하여 이상 부위를 식별하는 것은 ‘운동하는 물체’ 개발에 있어 필수적인 시험입니다.

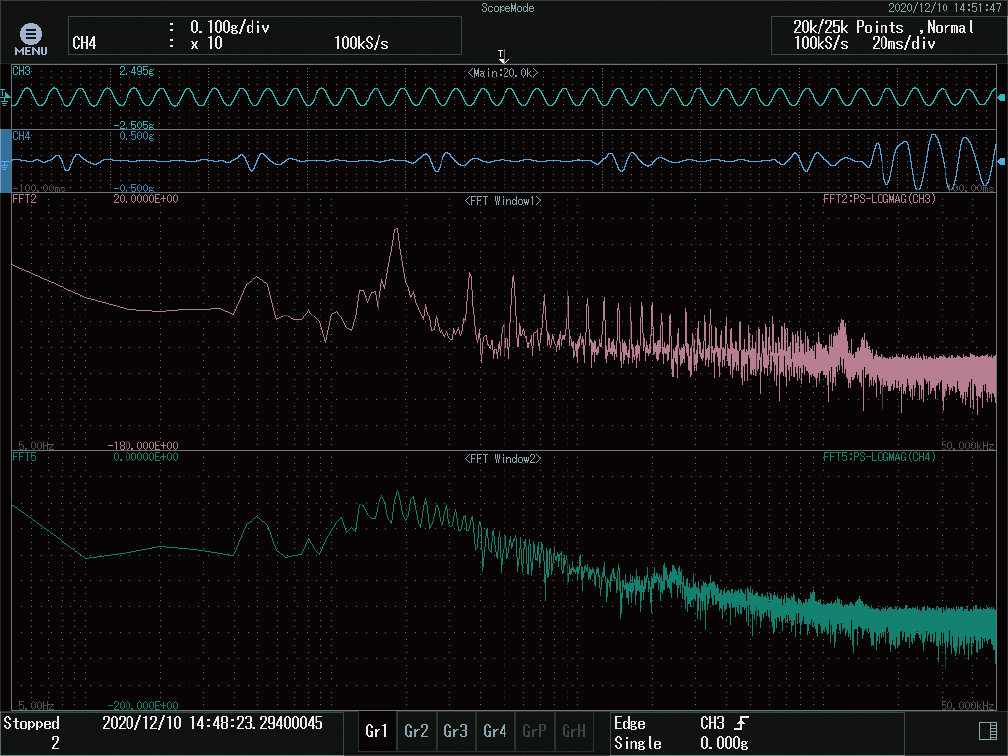

다수의 가속도 모듈을 사용하면 여러 지점의 진동을 동시에 캡처할 수 있으며, FFT 기능을 활용해 최대 8개의 진동 주파수를 분석하여 결함 부품을 찾아낼 수 있습니다.

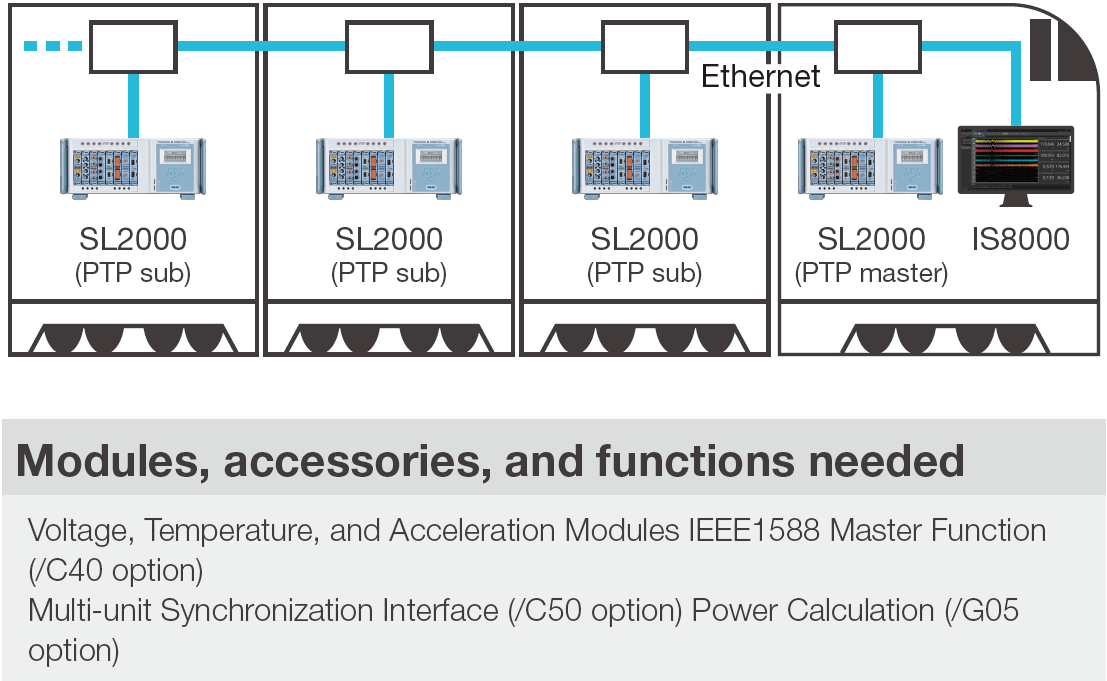

철도 차량 주행 시험

DL950과 SL2000을 사용하면 배터리, 인버터, 구동 모터의 전압, 전류, 회전 속도뿐만 아니라 철도 차량의 진동과 내부 온도를 동시에 기록할 수 있습니다.

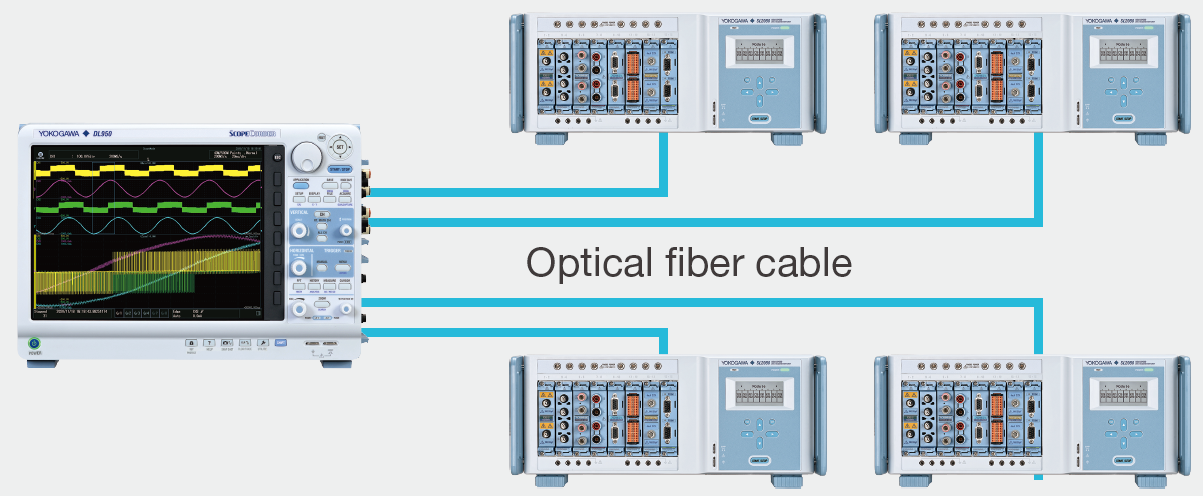

• /C40 옵션 사용 시 ±150ns(typ)의 동기화 정밀도로 원격 장치를 동시에 측정할 수 있습니다.

• 최대 160채널까지 분산 동기 측정이 가능합니다.

• 전압 출력 마이크 또는 소음계(Sound Level Meter)를 이용한 변형률 및 음향의 동시 기록도 가능합니다.

• 전력 계산 및 모터 dq 분석을 통해 전력 효율 및 모터 성능을 평가할 수 있습니다.

장시간 기록에 적합한 제어 소프트웨어

CAN/CAN FD 버스 데이터로부터의 물리량 트렌드를 측정 파형과 함께 동일한 화면에서 동시에 확인할 수 있습니다.

예를 들어, 점화 스위치의 ON/OFF 신호, 해당하는 CAN/CAN FD 신호, 관련 압력 센서의 실제 신호 간의 상관관계를 하나의 화면에서 확인할 수 있습니다.

GPS 유닛을 연결하면 위도, 경도, 고도, 속도, 방향, 시간 정보 등을 측정 데이터에 추가할 수 있습니다.

DIAdem을 사용하면 측정 데이터와 주행 위치를 동시에 시각화할 수 있습니다.

또한, IoT 게이트웨이나 M2M 라우터를 통해 무선으로 원격 제어나 데이터 모니터링이 가능합니다.

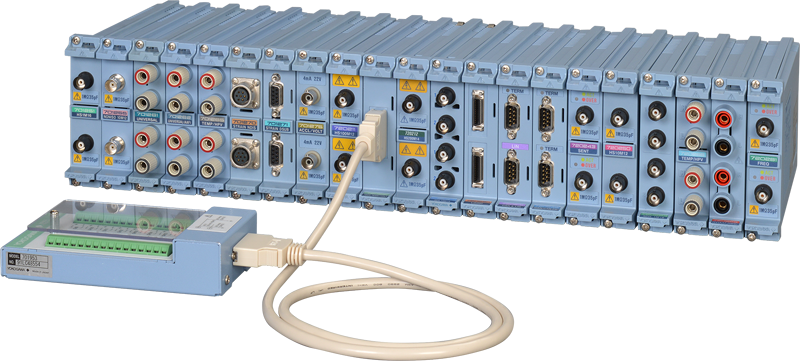

플러그인 모듈

모델명	비고	사진
720212	고속 200MS/s 14비트 절연 모듈 720212 최대 샘플 속도: 200MS/s A/D 변환 분해능: 14bit CH 수: 2 최대 측정 전압 (DC + ACpeak): 1000V / 200V
720211	고속 100MS/s 12비트 절연 모듈 720211 최대 샘플 속도: 100MS/s A/D 변환 분해능: 12bit CH 수: 2 최대 측정 전압 (DC + ACpeak): 1000V / 200V
720250	고속 10MS/s 12비트 절연 모듈 720250 최대 샘플 속도: 10MS/s A/D 변환 분해능: 12bit CH 수: 2 최대 측정 전압 (DC + ACpeak): 800V / 200V
720256	4CH 10 MS/s 16비트 절연 모듈 720256 최대 샘플 속도: 10MS/s A/D 변환 분해능: 16bit CH 수: 4 최대 측정 전압 (DC + ACpeak): 600V / 200V
701251	고속 1MS/s 16비트 절연 모듈 701251 최대 샘플 속도: 1MS/s A/D 변환 분해능: 16bit CH 수: 2 최대 측정 전압 (DC + ACpeak): 600V / 140V
720254	4CH 1MS/s 16비트 절연 모듈 720254 최대 샘플 속도: 1MS/s A/D 변환 분해능: 16bit CH 수: 4 최대 측정 전압 (DC + ACpeak): 600V / 200V
720221	16ch 온도/전압 입력 모듈 720221 최대 샘플 속도: 10S/s A/D 변환 분해능: 16bit CH 수: 16 최대 측정 전압 (DC + ACpeak): 20V
701953	16CH 스캐너 박스 701953 701953-L1: 16CH 스캐너 박스 (1m 케이블 포함) 701953-L3: 16CH 스캐너 박스 (3m 케이블 포함)
701255	고속 10MS/s 12비트 비절연 모듈 701255 최대 샘플 속도: 10MS/s A/D 변환 분해능: 12bit CH 수: 2 최대 측정 전압 (DC + ACpeak): 600V / 200V
720281	주파수 모듈 720281 최대 샘플 속도: 1MS/s A/D 변환 분해능: 16bit CH 수: 2 최대 측정 전압 (DC + ACpeak): 420V / 42V
720268	고압 1MS/s 16비트 절연 모듈(AAF, RMS 부착) 720268 최대 샘플 속도: 1MS/s A/D 변환 분해능: 16bit CH 수: 2 최대 측정 전압 (DC + ACpeak): 1000V
720230	로직 입력 모듈 720230 최대 샘플 속도: 10MS/s CH 수: 8bit x 2포트 최대 측정 전압 (DC + ACpeak): (로직 프로브)
701261	범용(전압/온도) 모듈(2ch) 701261 최대 샘플 속도: 500S/s(온도) 100kS/s(전압) A/D 변환 분해능: 0.1℃(온도) 16bit(전압) CH 수: 2 최대 측정 전압(DC+ACpeak): 42V
701262	범용(전압/온도) 모듈(AAF 포함, 2ch) 701262 최대 샘플 속도: 500S/s(온도)/100kS/s(전압) A/D 변환 분해능：0.1℃(온도)/16bit(전압) CH 수: 2 최대 측정 전압(DC + ACpeak): 42V
701265	온도 / 고정밀 전압 절연 모듈 701265 최대 샘플 속도: 500S/s (온도) / 500S/s (전압) A/D 변환 분해능：0.1℃(온도) / 16bit(전압) CH 수: 2 최대 측정 전압 (DC + ACpeak): 42V
720243	SENT 모니터 모듈 720243 최대 샘플 속도: 100kS/s CH 수: 11 데이터 x 2 포트 최대 측정 전압 (DC + ACpeak): 42V
720266	온도/고정도 전압 절연 모듈(저노이즈형) 720266 최대 샘플 속도: 125S/s(온도)/125S/s(전압) A/D 변환 분해능: 0.1℃(온도)/16bit(전압) CH 수: 2 최대 측정 전압(DC+ACpeak): 42V
720245	CAN FD/LIN 모니터 모듈 720245 최대 샘플 속도: 100kS/s CH 수: 60 신호 x 2포트 최대 측정 전압(DC+ACpeak): 10V(CAN FD)/18V(LIN)
701270	스트레인 모듈(NDIS) 701270 최대 샘플 속도: 100kS/s A/D 변환 분해능: 16bit CH 수: 2 최대 측정 전압(DC+ACpeak): 10V
701271	스트레인 모듈(DSUB, 션트 CAL 대응) 701271 최대 샘플 속도: 100kS/s A/D 변환 분해능: 16bit CH 수: 2 최대 측정 전압 (DC + ACpeak): 10V
701275	가속도/전압 모듈(AAF 부착) 701275 최대 샘플 속도: 100kS/s A/D 변환 분해능: 16bit CH 수: 2 최대 측정 전압(DC+ACpeak): 42V
