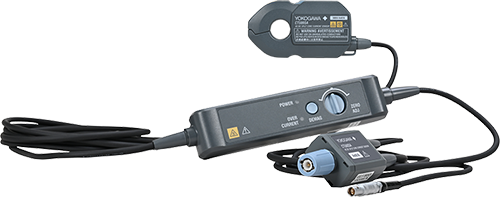

AC/DC 스플릿 코어 전류 센서 CT500SA / CT200SA

AC/DC Split Core Current Sensor CT500SA/ CT200SA

이 AC/DC 분할형(Split-core) 전류 센서는 전기차, 재생 에너지 시스템, 인버터, 모터 등 다양한 분야에서 대용량 DC 및 AC 전류를 측정할 수 있도록 설계되었습니다. 기존 전류 배선에 클램프 형태로 쉽게 체결할 수 있어 고전류 측정이 용이합니다.

플럭스게이트(Fluxgate) 센서 아키텍처를 적용하여 기존 홀 효과(Hall effect) 방식 대비 AC 및 DC 전류 모두에서 업계 최고 수준의 정확도를 제공하므로, 고밀도·고정밀 전력 측정 애플리케이션에 매우 적합합니다.

CT500SA 및 CT200SA는 좁은 공간에서도 측정하기에 적합한 콤팩트한 센서로, 우수한 정확도와 함께 전력 분석기 및 파형 측정 장비에 최적화된 주파수 대역 및 노이즈 내성을 갖추고 있습니다.

전압 출력 방식을 채택하여 요꼬가와(Yokogawa)의 전력 분석기(WT 시리즈, PX8000) 및 파형 측정 장비(ScopeCorder 시리즈, DLM 시리즈)와 완벽히 호환됩니다.

배선 변경 없이 큰 전류를 정확히 측정할 수 있습니다

이 스플릿 코어 전류 센서는 우수한 노이즈 저항성을 제공하여 넓은 대역폭에서 큰 전류를 안정적으로 측정할 수 있습니다.

배선 변경 없이 큰 전류를 정확히 측정할 수 있습니다

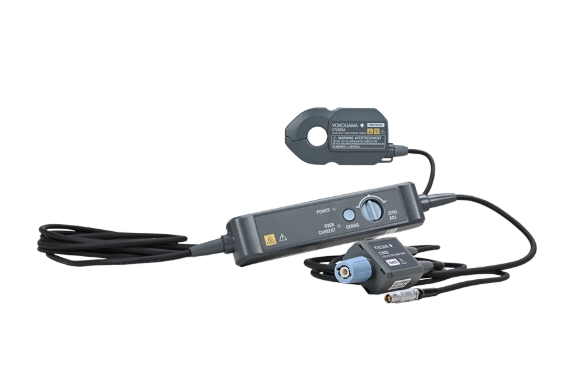

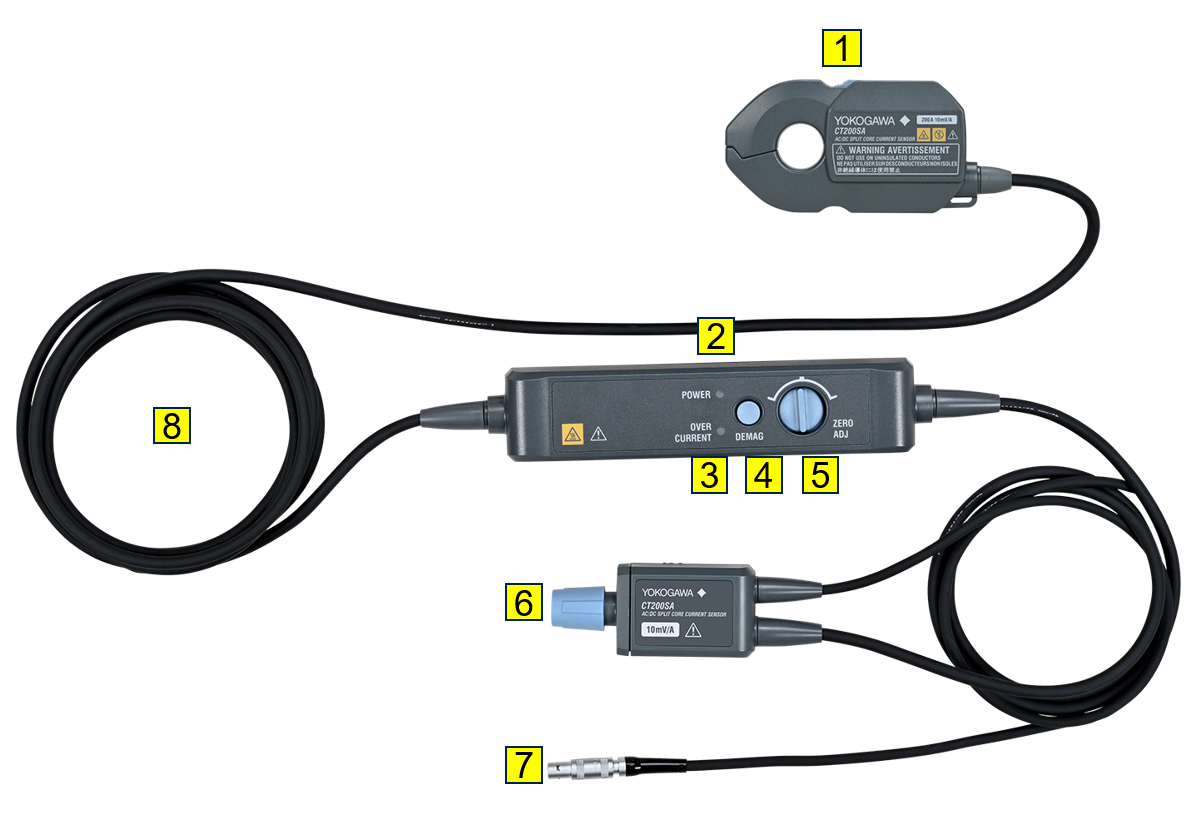

메인 유닛
1: 락 레버
서브유닛
2: 전원 LED
3: 오버커런트 LED
4: 데막 버튼
5: 오프셋 조절 노브
IV 유닛
6: 출력 커넥터
전원 공급 장치
7: 전원 커넥터
케이블
8: 케이블 길이
3m, 5m, 10m 중 선택

배선 변경 없이 큰 전류를 정확히 측정할 수 있습니다

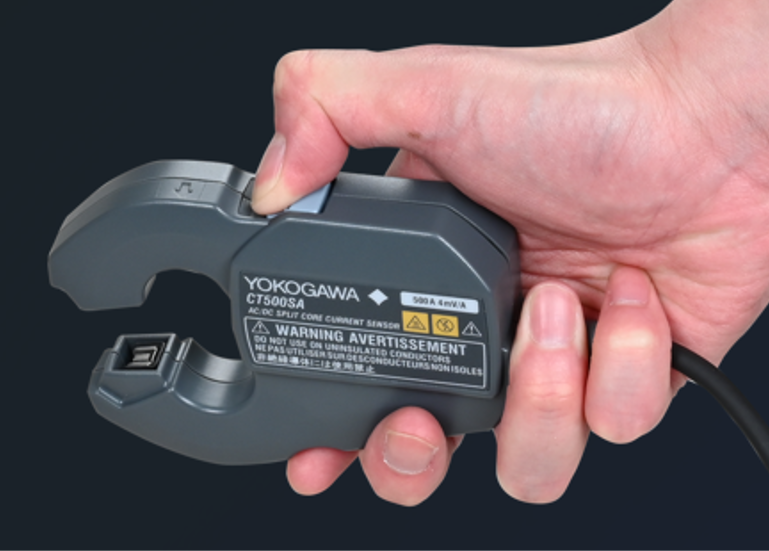

CT500SA와 CT200SA은 밀폐된 공간에서의 측정을 위해 설계되었으며 한 손으로도 조작할 수 있습니다. 전류 센서의 주 장치는 측정 대상에 연결되며, 손바닥 크기 정도로 컴팩트합니다. 더불어, 잠금 메커니즘은 두 손이 들어갈 수 없는 좁은 공간에서 측정할 때도 한 손가락으로 잠금 해제가 가능하도록 설계되어 있습니다.

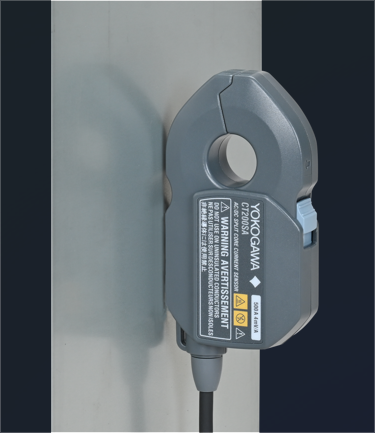

Features_2

Features_3

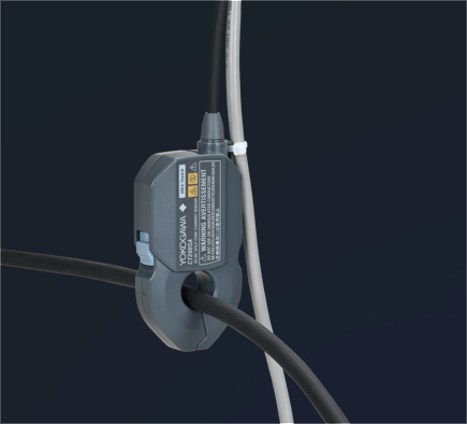

개발 응용 외에도, 전류 센서는 측정 대상 장치의 작동을 고려하여 완성제품 테스트 시 안전하게 보호되도록 설계됩니다. 센서 본체의 나사 구멍(M4)이나 케이블 타이를 이용해 센서를 고정하면 측정 지점이 이동하는 것을 방지합니다. 이 보안 기능을 사용하면 측정 정확도와 재현성이 향상됩니다.

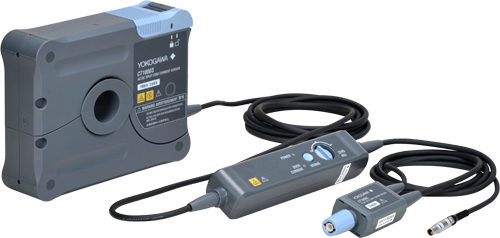

모델 이름	CT500SA	CT200SA	CT1000S

정격 전류	500Arms	200Arms	1000Arms
정확도 (50/60Hz)	±(읽기 0.09% + 전체 척도의 0.01%)* ±(읽기 0.1% + 전체 척도의 0.01%)		±(rdg의 0.2% +f.s.의 0.01%)
대역폭 (-3dB)	DC~ 500kHz	DC~1MHz	DC~300kHz
동작환경 온도범위	Main unit: -40°C에서 85°C Sub unit: 5°C에서 40°C IV unit: 5°C에서 40°C
동작환경 습도범위	20%에서 80% RH이하 (결로 없음)
사이즈 (W×H×D)mm	주 유닛: 110×62×25 부유닛: 177.5×33×41 IV 유닛: 60×24×40		주 유닛: 190×153×52 부유닛: 177.5×33×41 IV 유닛: 60×24×40
측정 가능한 전도체	Φ20mm		Φ50mm
공급 전압	±12V
최대 공급 전류	±0.8A(최대치)	±0.7A(최대치)	±0.8A(최대치)
출력 전압	4mV/A	10mV/A	2mV/A
커넥터 종류	BNC
* 다음 온도 조건 에서 해당하는 경우 Main unit: 23 °C ± 5 °C, 하위 단위: 23 °C ± 5 °C, IV 단위: 23 °C ± 5 °C

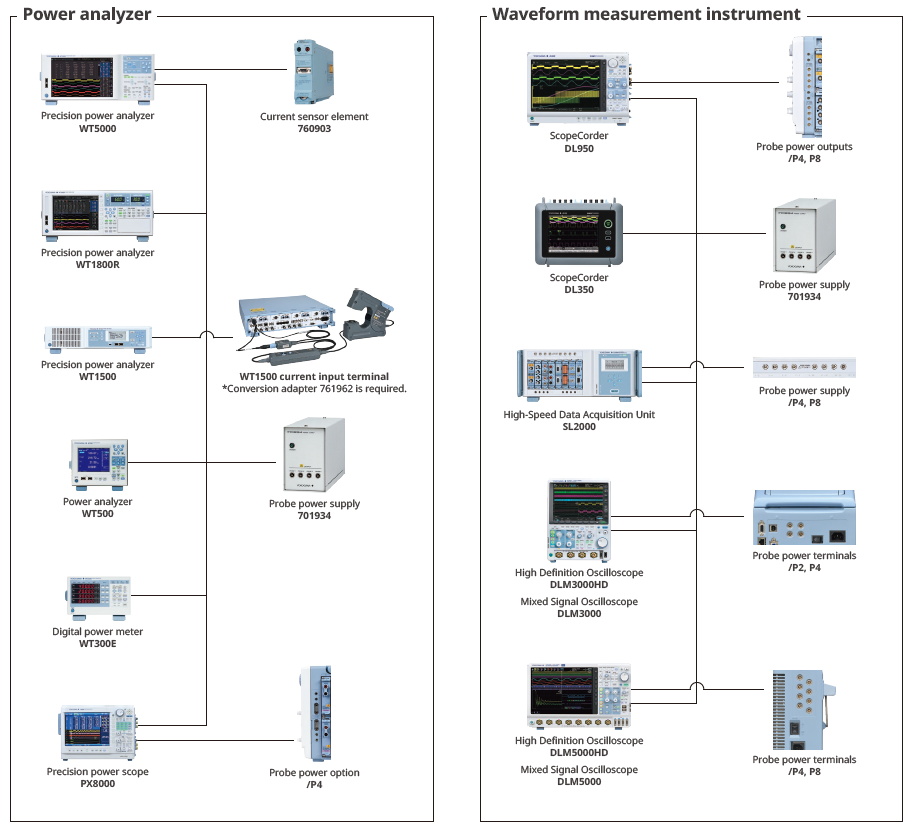

측정 기기와의 호환 구성

CT500SA/CT200SA는 다양한 전력 분석기와 파형 측정 기기와 호환됩니다. 전류 센서를 작동시키려면 전원 공급 장치가 필요합니다. 측정 기기에 있는 전원 공급 옵션을 활용하거나 외부 전원 공급 장치를 연결할 수 있습니다. 전원 공급 장치에 따라 단일 전원 공급 장치로 작동할 수 있는 전류 센서 수에 최대 제한이 있을 수 있다는 점을 유의해야 합니다. 사용 가능한 센서의 구체적인 수는 아래 목록을 참고해 주세요.

측정 기기와의 호환 구성

WT1800R와의 페어링

761961 전류 센서용 전원 어댑터는 정밀 전력 분석기 WT1800R의 선택적 전원 공급 장치(/PD2)를 통해 분할 코어 전류 센서에 전원을 공급할 수 있게 합니다. 단일 WT1800R에 최대 6개의 스플릿 코어 전류 센서를 사용할 수 있습니다. 이로 인해 외부 프로브 전원 공급 장치가 필요 없어져 배선이 줄고 단순해졌으며, 기기와 전원 공급 장치를 통합하면 노이즈를 줄이고 거친 소음 환경에서도 신뢰할 수 있는 측정을 보장합니다.

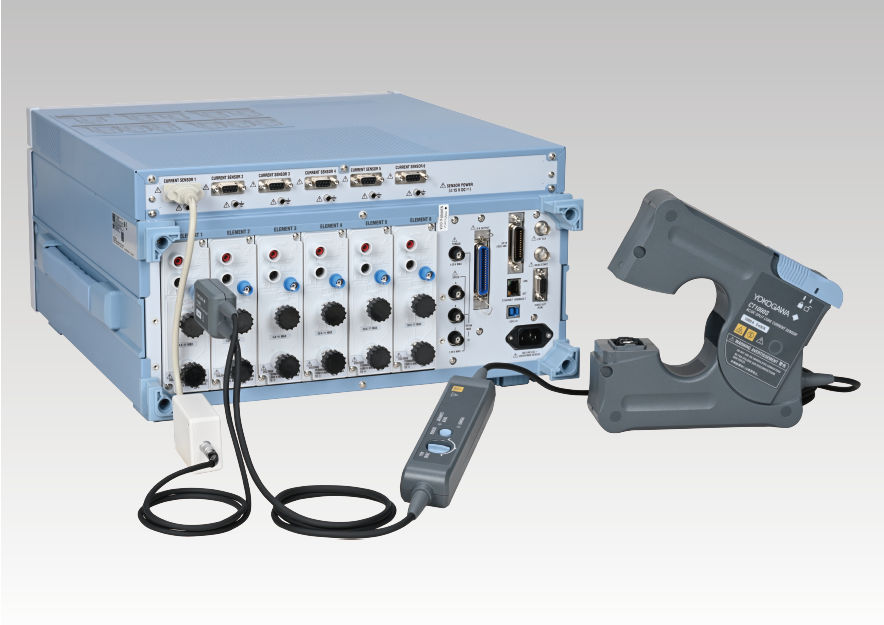

WT1800R과 CT1000S의 연관성

WT1800R와 스플릿 코어 전류 센서의 연결^*1

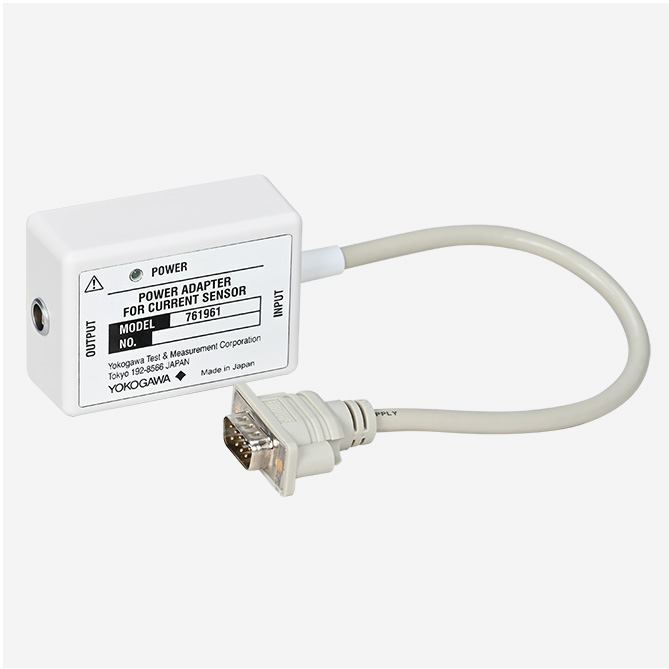

761961 전류 센서용 전원 어댑터

*1: 전류 센서용 전원 어댑터761961 사용됩니다. /PD2 옵션과 /EX1에서 /EX6 옵션까지 옵션은 WT1800R에 설치해야 합니다.

각 전원 공급 장치에 사용 가능한 센서 수

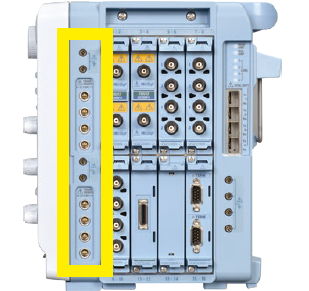

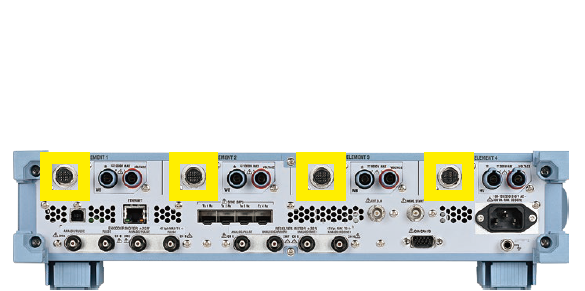

모델	760903	PX8000 /P4	WT1500

정격 전류	±12 V ±0.8 A	±12 V ±1A 총 4채널	±12 V ±0.8 A (1채널)
사용 가능한 CT1000S 수 *±0.8A (최대 공급)	×1	×1	×4
사용 가능한 CT500SA 수 *±0.8A (최대 공급)
사용 가능한 CT200SA 수 *±0.7 A (최대 공급)

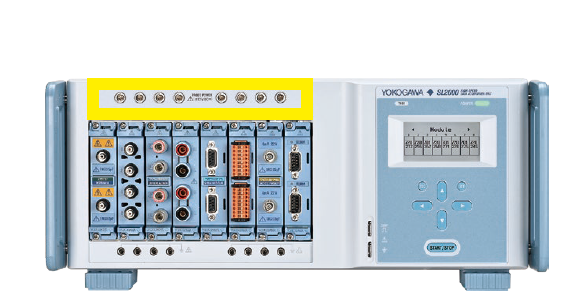

모델	DL950 /P4	DL950 /P8	SL2000 /P4, /P8

정격 전류	±12 V, ±2.4 A, 총 4채널	±12 V, ±2.4 A × 2, 총 4채널 × 2	±12 V, ±2.4 A × 2, 총 4채널 × 2
사용 가능한 CT1000S 수 *±0.8A (최대 공급)	×3	×3 ×3	×3 ×3
사용 가능한 CT500SA 수 *±0.8A (최대 공급)
사용 가능한 CT200SA 수 *±0.7 A (최대 공급)

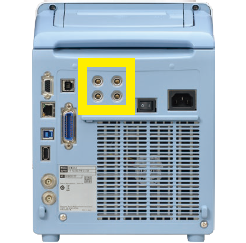

모델	DLM3000 /P4, /P8	DLM5000HD/DLM5000 /P4, /P8	701934

정격 전류	±12 V, ±1.2 A, 총 4채널	±12 V, ±2.0 A, 총 8채널	±12 V, ±2.5 A, 총 4채널
사용 가능한 CT1000S 수 *±0.8A (최대 공급)	×1	×2	×3
사용 가능한 CT500SA 수 *±0.8A (최대 공급)
사용 가능한 CT200SA 수 *±0.7 A (최대 공급)
